SAM-20球面推力轴承三维结构设计

　　在轻工自动化输送线、食品包装设备的摆动工位、小型工程机械的铰接支撑点位，常遇到轴系存在小幅偏角、同时承受单向轴向载荷的工况，普通平面推力轴承无法适应轴与座孔的不对中偏差，容易出现滚道局部应力集中、早期磨损剥落的问题，SAM-20球面推力轴承正是针对这类工况开发的支撑部件。从结构功能来看，该轴承采用球面滚道设计，轴圈与座圈的配合面为球面曲率匹配结构，可在承受轴向载荷的同时，自动补偿轴系安装或运行中产生的角度偏差，补偿角度通常在2-3度范围内，避免因安装同轴度误差、轴受力挠曲带来的附加载荷，大幅提升支撑部位的运行可靠性。设计过程中，首先要明确轴向承载的核心需求，滚道的球面曲率需要经过接触应力校核，

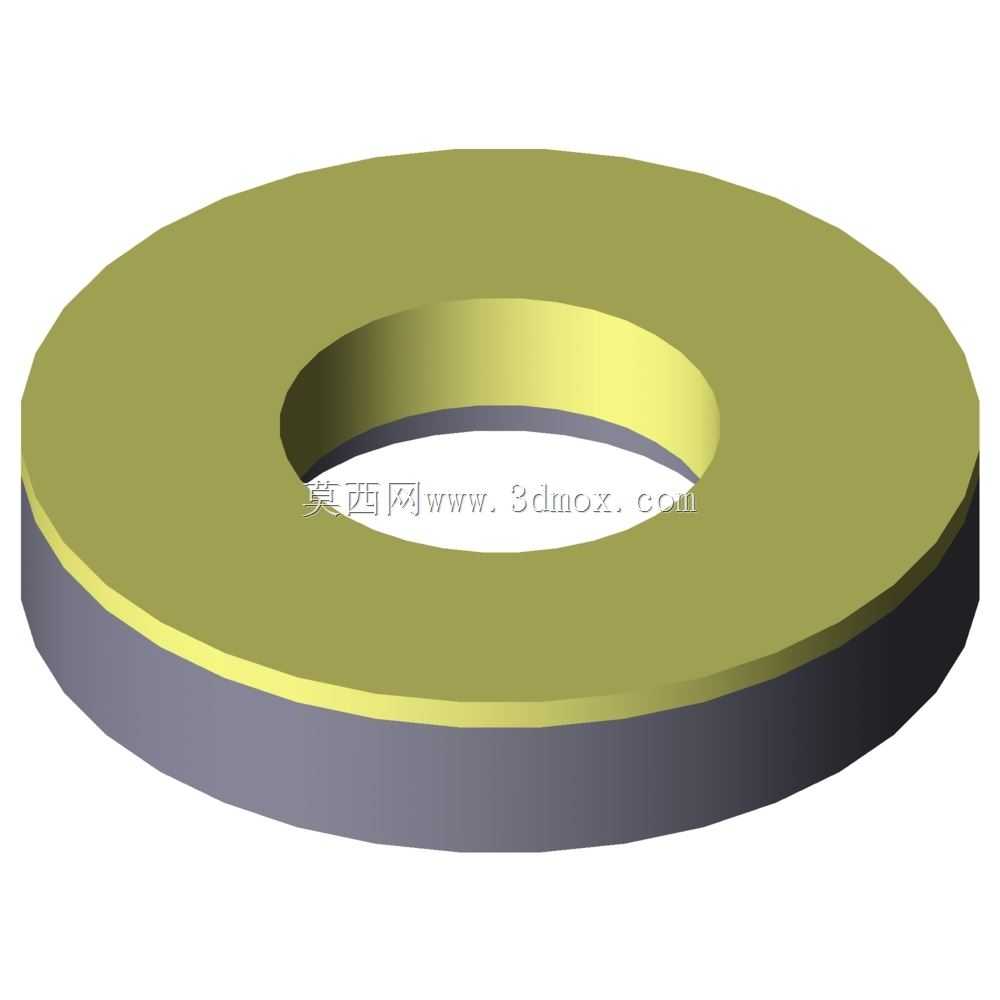

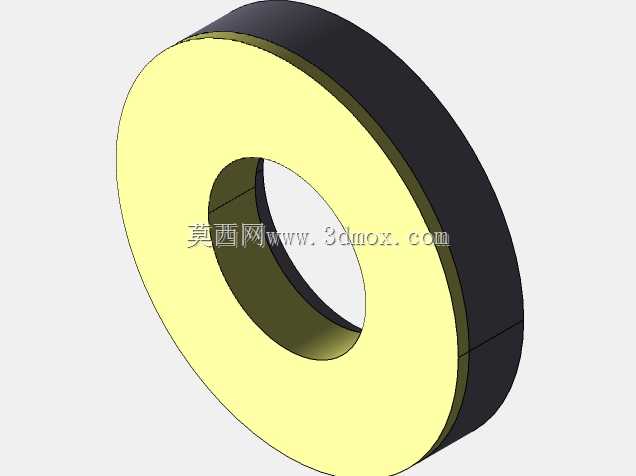

　　保证钢球与滚道的接触应力处于材料许用范围内，同时球面的曲率中心要与轴承的轴向中心重合，确保偏角摆动过程中钢球的受力均匀，不会出现卡滞或局部过载。从外形与安装边界来看，该轴承为环形薄型结构，内孔适配20mm直径的轴段安装，外径与安装座孔采用间隙配合，安装时轴圈与轴过盈配合随轴转动，座圈与座孔间隙配合可自适应小幅摆动，轴承的厚度尺寸经过优化，在满足承载能力的前提下尽可能压缩轴向安装空间，适配紧凑布局的设备结构。实际应用中，这类轴承常被用在包装机械的翻板转轴支撑、输送线的顶升机构轴向定位、小型铰接装置的推力承载部位，相比普通推力球轴承，它对安装精度的要求更低，在设备长期运行出现基础沉降、机架轻微变形的情况下，依然能保持稳定的支撑性能，

　　不会因为轴系偏斜导致运转阻力骤增、温升过高的问题。建模过程中，需要重点保证球面滚道的曲率精度，钢球的排布保持均匀等距，保持架的兜孔间隙控制在合理范围，既要保证钢球运转灵活，又要避免钢球在偏角摆动时出现窜动碰撞，轴承的两个端面平行度、内孔与外径的同轴度都要符合推力轴承的形位公差要求，确保安装后端面与轴肩、座孔端面贴合均匀，不会出现偏载。在设备选型阶段，选用这类球面推力轴承时，需要先核算工位的最大轴向静载荷、动载荷，同时确认轴系运行中可能出现的最大偏角，确保轴承的补偿能力覆盖实际偏角范围，安装时不需要额外加工调心结构，直接将座圈装入座孔、轴圈压入轴段即可，相比采用平面推力轴承加球面垫圈的组合结构，集成式的球面推力轴承零件数量更少，

　　装配工序更简单，整体结构的轴向尺寸更紧凑，能有效降低支撑部位的结构复杂度。在长期运行的工况下，这类轴承的球面滚道自调心特性还能抵消部分振动冲击带来的轴线偏移，减少轴系的附加交变应力，延长轴与轴承本身的使用寿命，尤其适合那些安装空间受限、无法设置高精度同轴定位结构的中小型设备工位，在低速摆动、间歇轴向承载的应用场景下优势尤为明显。
