双向推力滚动轴承结构设计方案

　　在各类需要承受轴向载荷的机械传动场景中，推力轴承是不可或缺的核心支撑部件，从重型机床的主轴轴向定位、液压设备的柱塞支撑，到减速机的输入输出轴轴向限位、起重设备的回转支撑端面，都能见到这类零件的应用。不同于深沟球轴承可同时承受径向与少量轴向载荷的特性，推力轴承的核心设计目标就是承载平行于轴线方向的载荷，本次设计的双向推力球轴承，可同时承受两个方向的轴向作用力，适用于存在往复轴向力、需要双向轴向定位的传动节点。

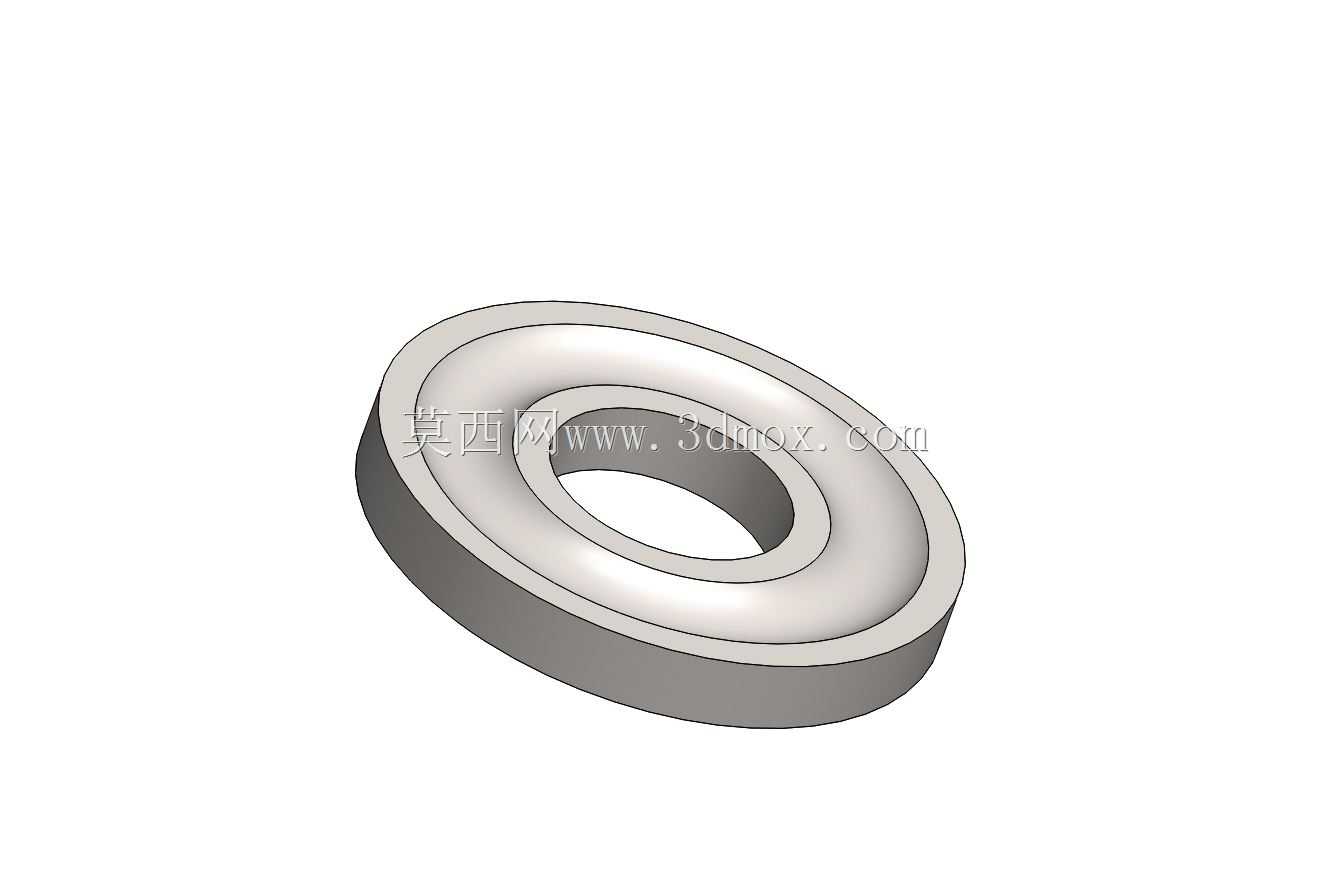

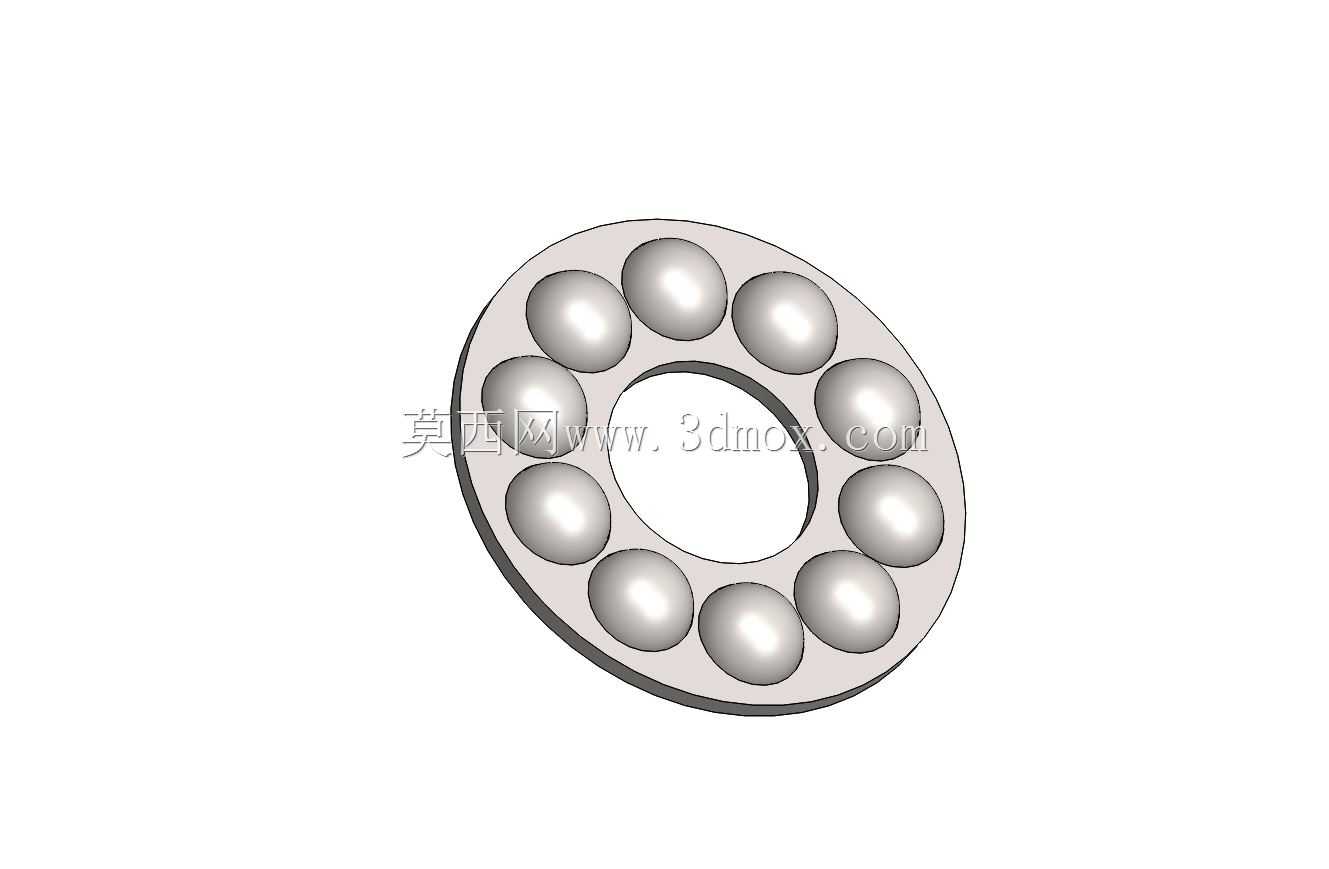

　　从结构设计逻辑来看，这款推力轴承采用三片式垫圈搭配钢球保持架组件的经典结构，上下两片轴圈分别与旋转轴过盈配合，中间的座圈与设备轴承座的安装孔过渡配合，钢球通过保持架均匀分隔在轴圈与座圈的滚道之间，避免滚动体之间直接接触产生摩擦磨损。设计过程中首先要确定的是滚道的曲率参数，滚道的球面曲率需要略大于钢球半径，保证钢球与滚道之间为点接触状态，既可以降低转动过程中的摩擦阻力，又能保证足够的接触应力承载上限，避免重载下滚道出现塑性变形。保持架采用冲压钢板结构，兜孔的间隙设计需要兼顾钢球的活动自由度与限位效果，间隙过小会导致钢球转动卡滞，间隙过大则会在高速运转时出现保持架晃动，引发额外的振动与噪声。

　　安装边界的尺寸匹配是这类轴承选型与建模时需要重点关注的内容，轴圈的内孔尺寸需要与适配轴径的公差带匹配，通常采用k6或者m6的过盈公差，保证轴转动时轴圈与轴之间无相对滑动，避免轴颈与轴圈配合面出现磨损。座圈的外圆与轴承座孔的配合则采用H7或者J7的过渡公差，既方便安装时的对位调整，又能避免座圈在轴承座孔内出现径向窜动。轴承的总厚度尺寸需要预留0.02到0.05毫米的轴向预紧间隙，安装时通过端盖的压紧力调整预紧量，预紧力过大会导致轴承运转时摩擦温升过高，提前出现疲劳失效，预紧力过小则会导致轴系轴向窜动，影响传动精度。

　　在实际工况适配方面，这款推力轴承的设计转速上限受润滑方式与载荷大小的直接影响，采用油脂润滑时适用于中低速、中等载荷的工况，比如工程机械的回转机构、农业机械的传动箱；如果采用稀油润滑则可以适配更高转速的场景，比如金属切削机床的主轴轴向支撑。设计时还需要考虑轴承的防尘密封结构，在多粉尘、多杂质的户外工况下，需要在轴承外侧加装防尘盖或者密封圈，避免外界的金属碎屑、粉尘进入滚道内部，造成滚道划伤、钢球卡滞等故障。钢球的数量排布经过载荷计算校核，保证每个钢球承受的接触应力均匀分布，避免局部载荷过大导致的早期点蚀失效，滚道的边缘位置设计有卸荷槽，避免应力集中导致的滚道边缘崩裂问题。

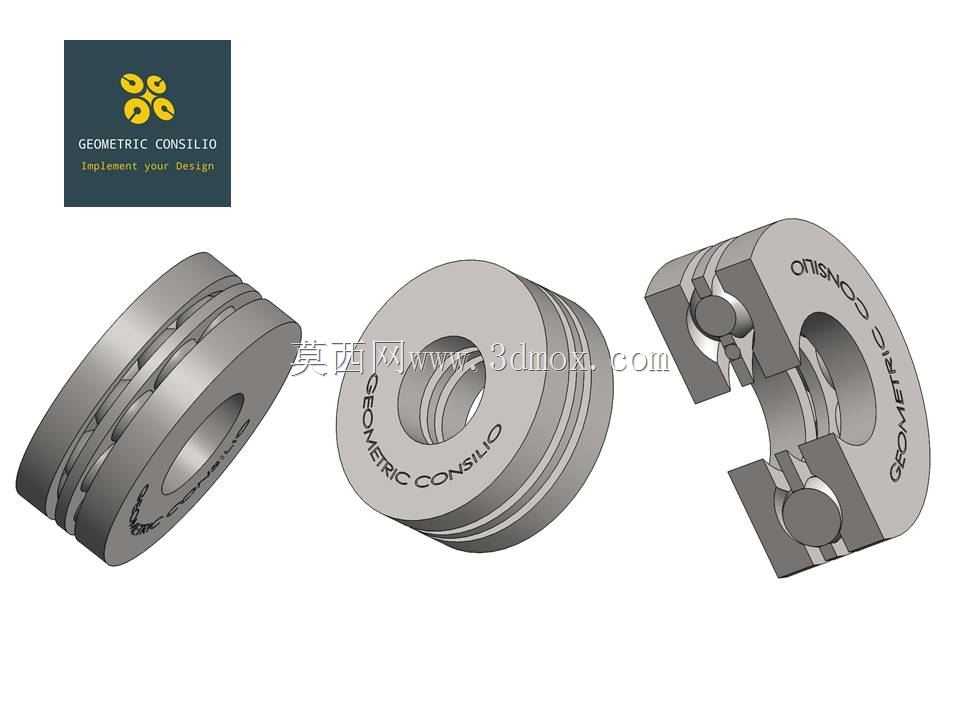

　　从建模细节来看，模型完整还原了轴承的装配关系，轴圈、座圈、钢球、保持架都为独立可编辑的零件，可直接用于装配体的干涉检查、运动仿真，也可以导出工程图用于加工生产。建模时对滚道的曲面做了连续曲率处理，没有出现断面、碎面等问题，钢球与滚道的配合位置按照实际装配间隙设置，运动仿真时可以真实模拟钢球在滚道内的滚动状态，方便设计人员验证轴承的运转灵活性，检查是否存在结构干涉。对于需要做有限元分析的场景，模型可以直接导入仿真软件，划分网格后施加载荷与约束，即可计算不同工况下轴承的应力分布、变形量，为后续的参数优化提供数据支撑。
