十字轴式万向传动连接结构

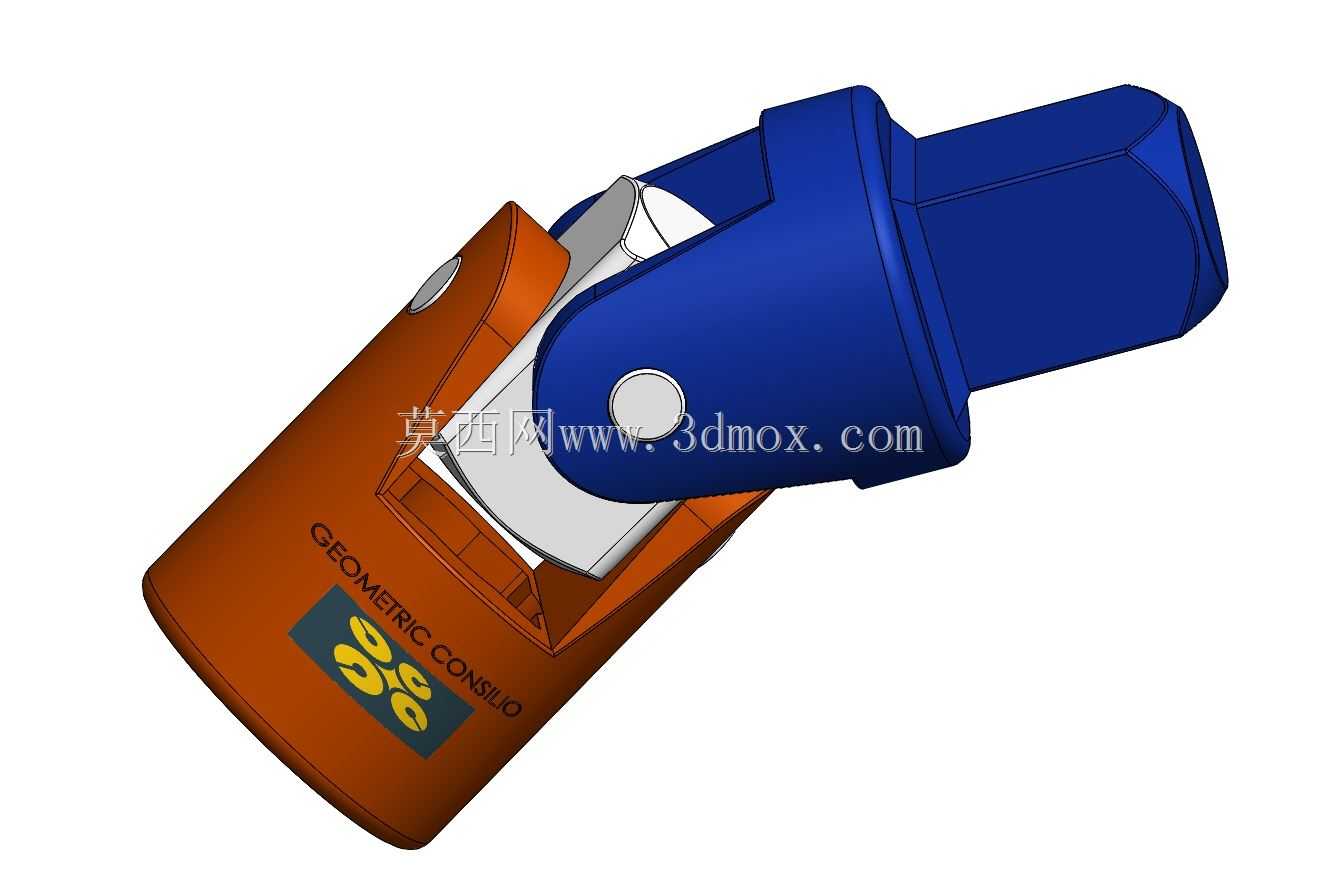

　　在各类需要轴线偏移补偿的动力传递场景中，这类万向连接结构是解决两轴不同轴传动问题的核心部件，常见于机床进给机构、农用机械动力输出端、工业输送线传动组、小型特种车辆转向传动段等位置，用来在两轴存在角向偏移、径向错位的工况下持续稳定传递旋转扭矩，避免刚性连接因安装误差或运行形变产生的附加弯矩损坏轴系、轴承或动力端部件。从结构设计来看，该万向节采用典型的十字轴铰接式布局，主动端叉座与从动端轴头通过十字销轴实现铰接，两个旋转副轴线垂直相交于铰接中心，允许两连接轴之间存在最大35度左右的角向偏移量，在偏移角度范围内传动过程中不会出现卡滞或传动死点。设计阶段首先要确定的是额定传递扭矩阈值，结合叉体的壁厚、销轴的直径做强度校核，

　　叉座部分采用一体式铣削成型结构，避免焊接结构带来的应力集中问题，铰接销轴与叉体安装孔之间预留合理的配合间隙，既要保证转动灵活无卡滞，又要控制间隙量避免传动过程中产生过大的回程误差，影响传动精度。外形尺寸方面，该万向节整体轴向长度控制在适配常规直径20-30mm传动轴的安装区间，从动端采用扁方轴头结构，与配套的传动套连接时可以通过扁方结构传递扭矩，无需额外加工键槽，降低配套零件的加工难度，主动端的筒状叉座内孔可直接套装在动力输出轴上，通过侧面的紧定螺钉实现轴向与周向固定，安装时不需要复杂的专用工装，现场装配人员仅需使用内六角扳手即可完成装拆。实际运行过程中，铰接位置的摩擦是影响使用寿命的核心因素，

　　设计时在销轴与叉体的接触位置预留润滑脂存储空间，可定期补充润滑脂降低铰接副的磨损速率，在持续运转工况下，当两轴夹角控制在10度以内时，传动效率可保持在98%以上，随着夹角增大传动效率会出现线性下降，因此选型布置时需要尽量控制两轴的实际偏移角度，避免长期在大夹角工况下运行加速部件磨损。不同于刚性联轴器只能用于两轴严格对中的场景，这类万向节可以补偿安装过程中产生的同轴度误差，也能适应设备运行过程中因机架形变、振动产生的轴系相对位移，在一些需要频繁调整传动角度的机构中，比如可调角度的输送辊道、摆动式工装的动力输入端，单万向节存在瞬时传动比波动的问题，若需要恒定转速传递可成对使用，通过相位调整抵消转速波动。从建模细节来看，

　　叉体的转角位置都做了圆角过渡处理，避免热处理或受力时出现应力集中开裂的问题，表面的标识区域做了凹陷设计，可用于打刻型号、扭矩参数等标识信息，不会因长期摩擦导致标识磨损消失，铰接销轴的端部采用铆接结构固定，避免运行过程中销轴脱出引发传动失效，整体结构没有冗余的设计部件，所有结构特征都服务于扭矩传递、偏移补偿、便捷安装这几个核心功能，没有多余的装饰性结构，完全面向工业实际使用场景设计。在安装边界上，需要预留足够的摆动空间，避免万向节在最大摆角位置与周边的机架、护罩等部件发生运动干涉，铰接点的位置要尽量靠近两轴的偏移交汇点，减少附加的径向载荷作用在支撑轴承上，日常维护时仅需定期检查铰接位置的磨损量、销轴的固定状态，当铰接间隙超过允许值时及时更换部件即可，不需要复杂的维护流程，适配绝大多数工业场景的传动连接需求。
