机床用四爪自定心卡盘结构设计

　　在普通车床、外圆磨床以及简易数控车削设备的加工工序里，工件的装夹可靠性直接决定了切削过程的稳定性与最终加工精度，四爪卡盘作为盘类、轴类以及异形截面工件装夹的核心夹具，其结构设计的合理性直接影响一线加工的装夹效率与夹持刚性。不同于三爪自定心卡盘仅适配规则圆形、正多边形截面工件的局限，这款四爪卡盘的四个卡爪采用独立可调的丝杠驱动结构，每个卡爪都可单独沿盘体的径向T型槽做进给移动，既可以通过四个卡爪的同步对中实现规则回转体工件的快速装夹，也能通过单爪的独立调整，完成偏心轴、方形毛坯、不规则轮廓铸件的找正装夹，适配小批量多品种加工场景下的复杂装夹需求。从结构设计逻辑来看，盘体作为整个卡盘的承载基体，

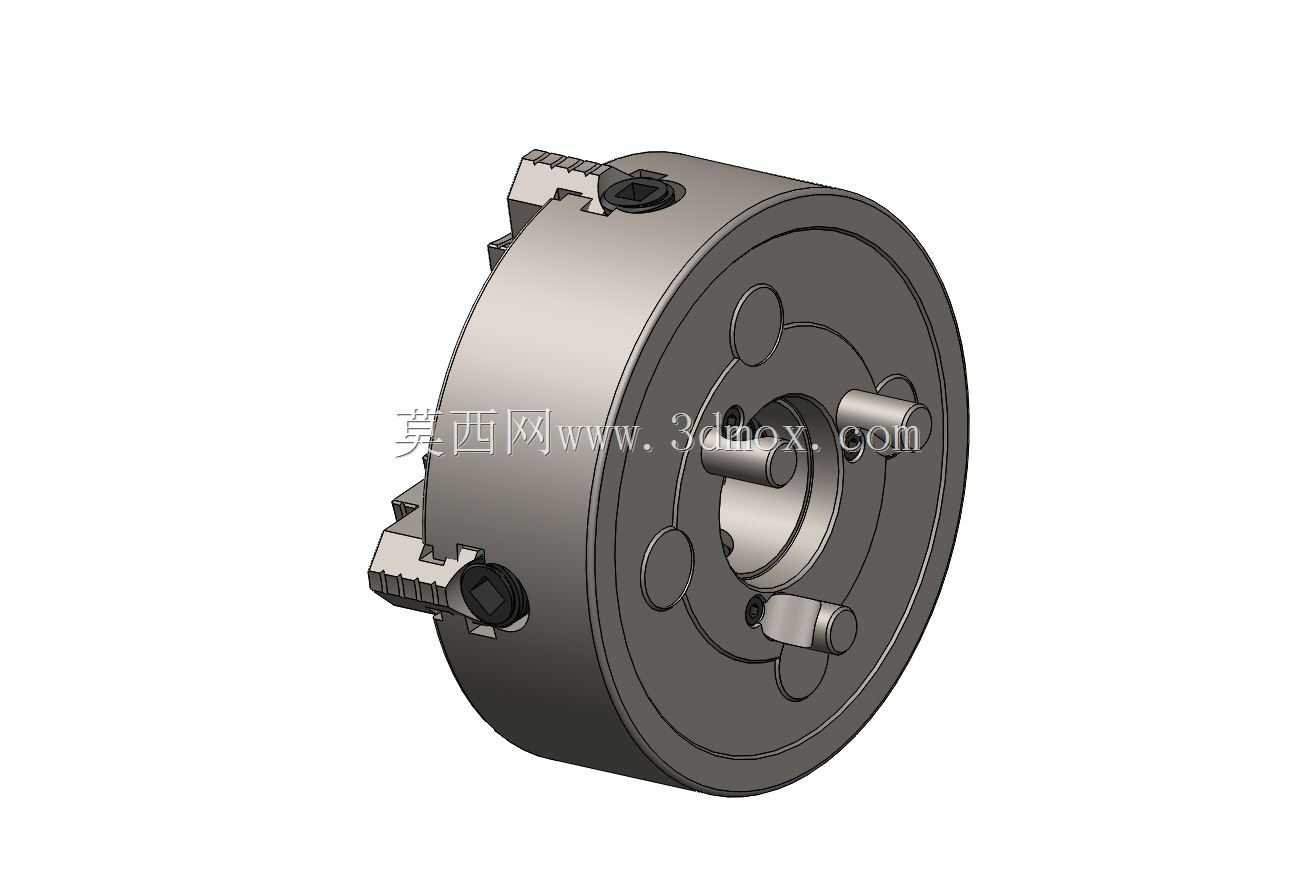

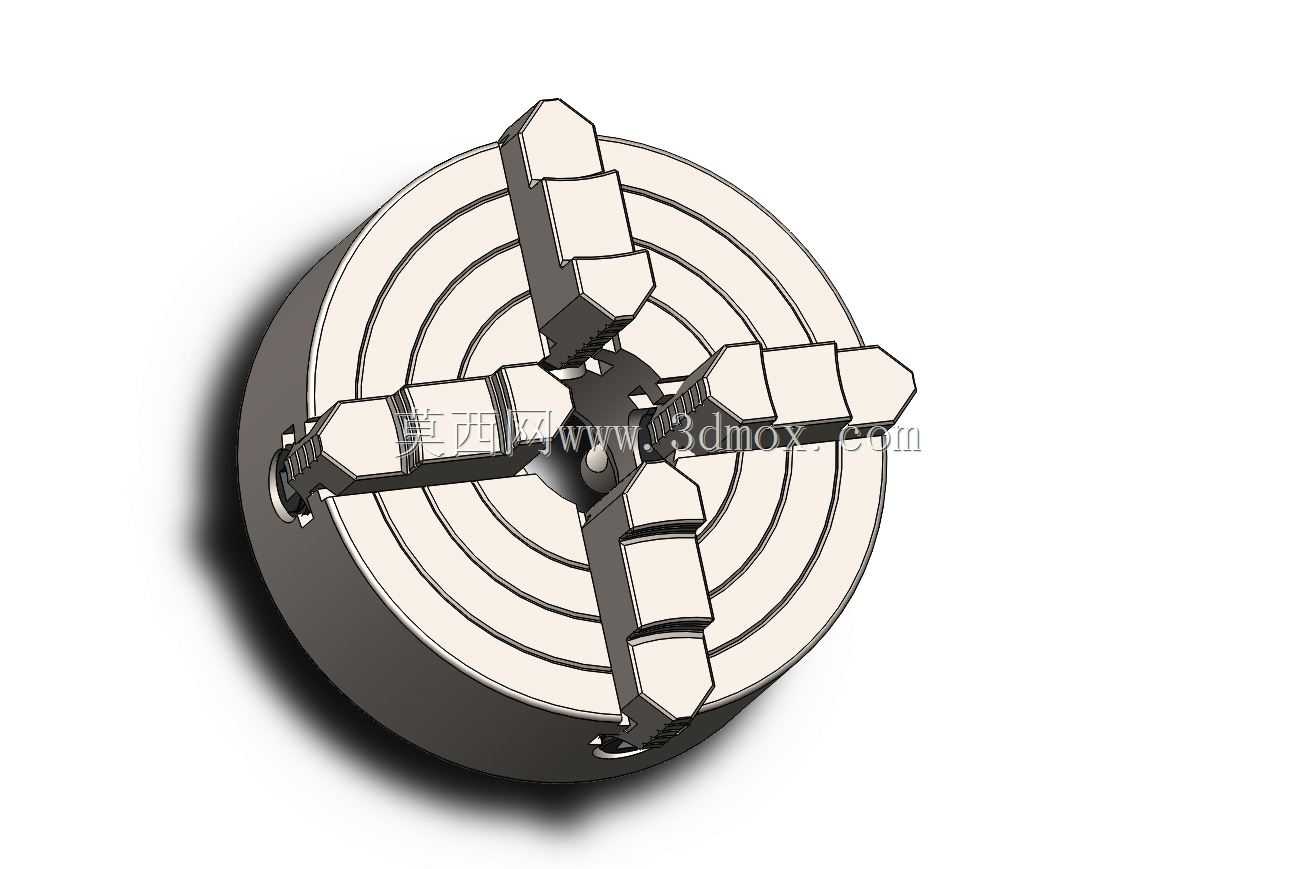

　　采用了高强度铸铁整体铸造成型后时效处理的工艺路径，盘面设计有三圈同心环形T型槽，既为卡爪的径向移动提供精准导向，也可通过T型螺栓配合压板实现大尺寸异形工件的直接装夹，拓展卡盘的装夹覆盖范围。盘体背部的连接法兰采用短圆柱止口配合端面螺栓的连接形式，可直接适配多数卧式车床的主轴端连接尺寸，安装时只需保证止口与主轴定位轴颈的配合间隙控制在0.02mm以内，端面跳动校准至0.01mm范围内，即可满足高速切削下的装夹动平衡要求。四个卡爪的夹持面设计有阶梯状防滑齿结构，不同阶梯高度可适配不同直径范围的工件装夹，齿形角度经过反复验证，既能保证夹持时的咬合力，避免重切削工况下工件出现打滑移位，也不会在软质工件表面留下过深的夹痕，

　　减少后续精加工的余量预留。驱动卡爪移动的内部丝杠采用梯形螺纹传动，螺纹副的配合间隙经过预紧调整，既保证手动调节时的进给顺畅度，也能在切削受力时实现可靠自锁，避免加工过程中卡爪受切削力反向推动出现松动。在实际加工场景中，这款卡盘的装夹边界覆盖了从小直径20mm的细长轴到最大直径300mm的盘类工件，当装夹偏心工件时，可通过百分表配合单爪微调实现0.01mm精度范围内的偏心找正，满足偏心轴、偏心套类零件的加工需求。不同于液压动力卡盘需要配套液压站、控制管路的复杂配置，这款手动四爪卡盘无需额外动力源，仅通过卡盘扳手即可完成所有装夹调节操作，非常适合小型加工车间、设备维修站点以及教学实训场景使用。设计过程中针对卡爪的移动行程做了冗余考量，

　　单爪的最大径向移动距离达到45mm，可覆盖更大范围的工件直径差，减少不同规格工件装夹时的卡爪更换频次。盘体上的四个卡爪安装槽采用了对称度0.01mm的精加工工艺，保证四个卡爪在同步进给时的对中精度，当装夹规则回转体工件时，无需反复找正即可实现较高的同轴度，缩短装夹辅助时间。卡爪与T型槽的配合面经过磨削加工，配合间隙控制在合理范围内，既避免间隙过大导致的装夹晃动，也防止间隙过小造成的卡爪移动卡滞。在重型切削工况下，卡盘的盘体厚度经过加强设计，可承受最大1500N·m的切削扭矩，不会出现盘体变形或者卡爪断裂的问题。日常维护时，只需定期向卡爪与丝杠的配合缝隙注入润滑脂，即可保证长期使用下的调节顺畅度，无需复杂的拆解保养。针对薄壁工件的装夹需求，四个卡爪的夹持力可通过扳手的拧紧力矩单独控制，避免单爪夹持力过大造成薄壁工件的装夹变形，这也是三爪卡盘无法实现的功能优势。在异形截面工件的装夹场景中，比如截面为方形、长方形甚至不规则轮廓的铸件毛坯，可通过逐个调整四个卡爪的伸出量，将工件的加工回转中心校准至与主轴回转中心重合，完成普通三爪卡盘无法实现的装夹作业。
