凸缘式刚性法兰联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动部件，常见于冶金输送线、机床主轴传动、泵组驱动端、减速机输出端等对中精度要求较高的传动工位，核心作用是实现两根同轴布置轴段的刚性连接，同步传递工作转矩，部分带防护结构的法兰联轴器还可在传动过载时通过连接螺栓的剪切失效保护后端核心传动部件，避免电机、主轴等高价零件出现不可逆损伤。

　　这类刚性法兰联轴器采用两个带凸缘的半联轴器分体结构，两个半联轴器分别通过键连接与主动轴、从动轴实现周向固定，依靠轴肩与半联轴器的内孔台阶实现轴向定位，两个半联轴器的对接端面加工有定位止口，装配时止口与凹孔的配合可保证两根连接轴的同轴度，避免轴系运转时出现偏心带来的附加振动。对接法兰盘沿圆周方向均匀布置螺栓连接孔，采用铰制孔螺栓穿入连接后，依靠螺栓杆与孔壁的挤压以及端面摩擦力共同传递转矩，相比普通受拉螺栓连接，铰制孔螺栓的连接刚性更强，能承受更大的交变转矩，适配中等及以上功率的传动工况。

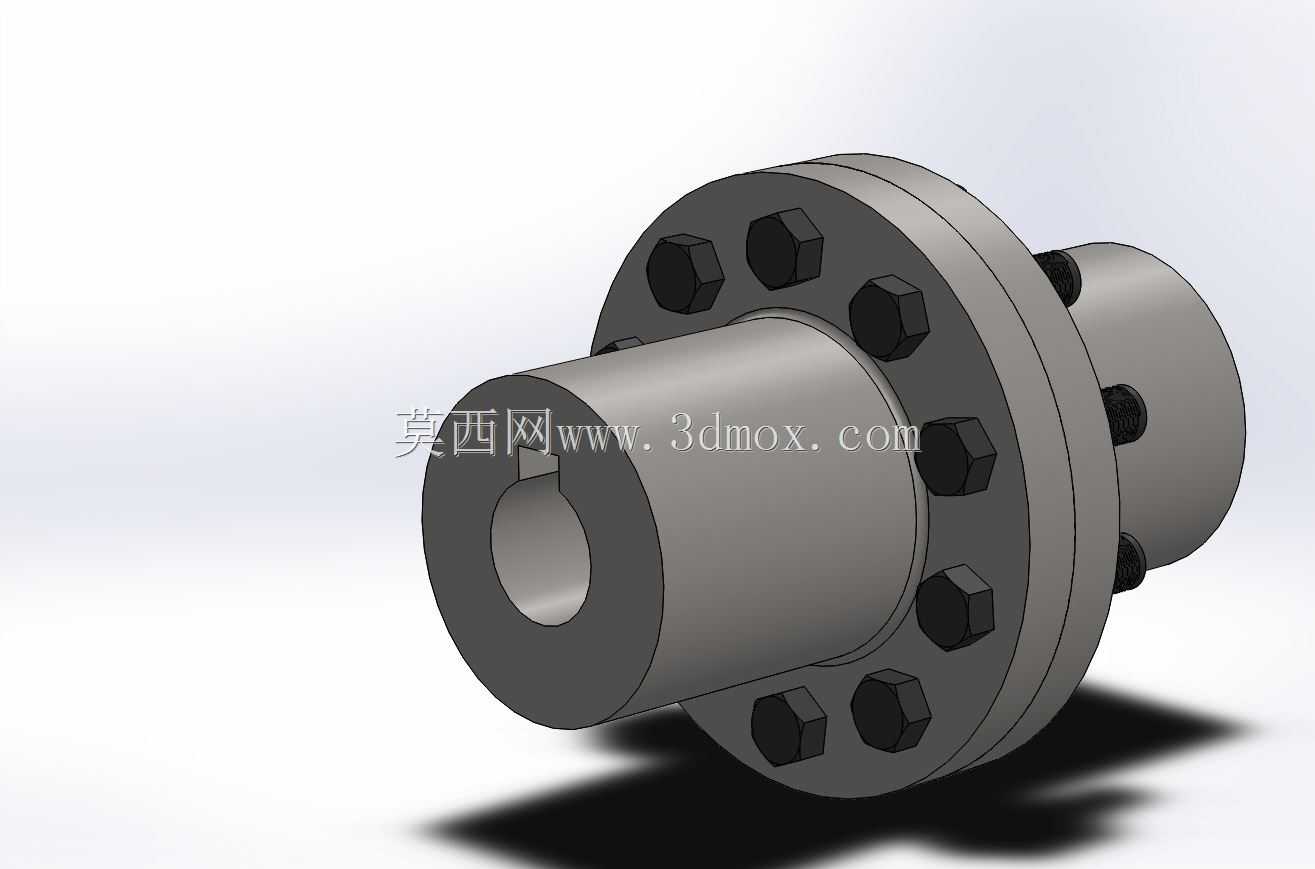

　　从结构设计逻辑来看，这类联轴器的半联轴器内孔根据适配轴的加工要求，可设计为光孔、带键槽孔或者花键孔，本次展示的结构采用普通平键连接形式，内孔加工有标准A型键槽，适配多数通用传动轴的安装要求。法兰盘上的螺栓孔数量根据额定传递转矩大小匹配，小转矩规格可采用4-6颗螺栓，大转矩规格可增加至8-12颗，螺栓沿节圆均匀分布，保证每个螺栓受力均匀，避免单个螺栓过载断裂。半联轴器的轮毂长度根据轴径大小设计，通常为轴径的1.2-1.5倍，保证键连接的接触长度足够，避免键槽处出现应力集中导致轮毂开裂。

　　在安装边界尺寸设计上，半联轴器的最大外圆直径需根据法兰盘的螺栓布置节圆确定，通常比螺栓节圆直径大2-3倍的螺栓公称直径，保证法兰盘边缘有足够的强度余量，避免螺栓拧紧时法兰盘边缘出现变形。轮毂外圆直径通常为内孔直径的1.5-2倍，保证轮毂部分的壁厚足够，承受转矩传递时的剪切应力。两个半联轴器对接完成后的总长度，需根据两端轴的伸入长度确定，通常要保证轴端伸入半联轴器后距离半联轴器内孔端面留有2-5mm的间隙，避免轴端顶死导致装配不到位。

　　实际选型应用时，这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此对安装时的对中精度要求较高，若两轴存在径向偏移或者角偏移，运转时会在轴、轴承以及联轴器本体上产生附加载荷，加剧零件磨损，严重时甚至会引发轴系疲劳断裂，因此多用于轴系刚性好、对中调整方便、工作过程中轴系偏移量极小的工位。装配时需要先将两个半联轴器分别热装或者压装到对应的轴段上，调整好轴的轴向位置后，转动两个半联轴器对齐螺栓孔，穿入连接螺栓后按照对角顺序分次拧紧螺栓，保证每个螺栓的预紧力一致，避免法兰盘端面出现偏斜。日常维护时只需定期检查螺栓的预紧力，查看法兰对接面是否存在错位，即可保证长期稳定运行，相比弹性联轴器，这类刚性法兰联轴器结构简单，制造维护成本低，传动效率高，可传递较大转矩，在稳定工况的传动系统中具备极高的性价比。
