三叶片轴流式排气扇叶轮结构设计

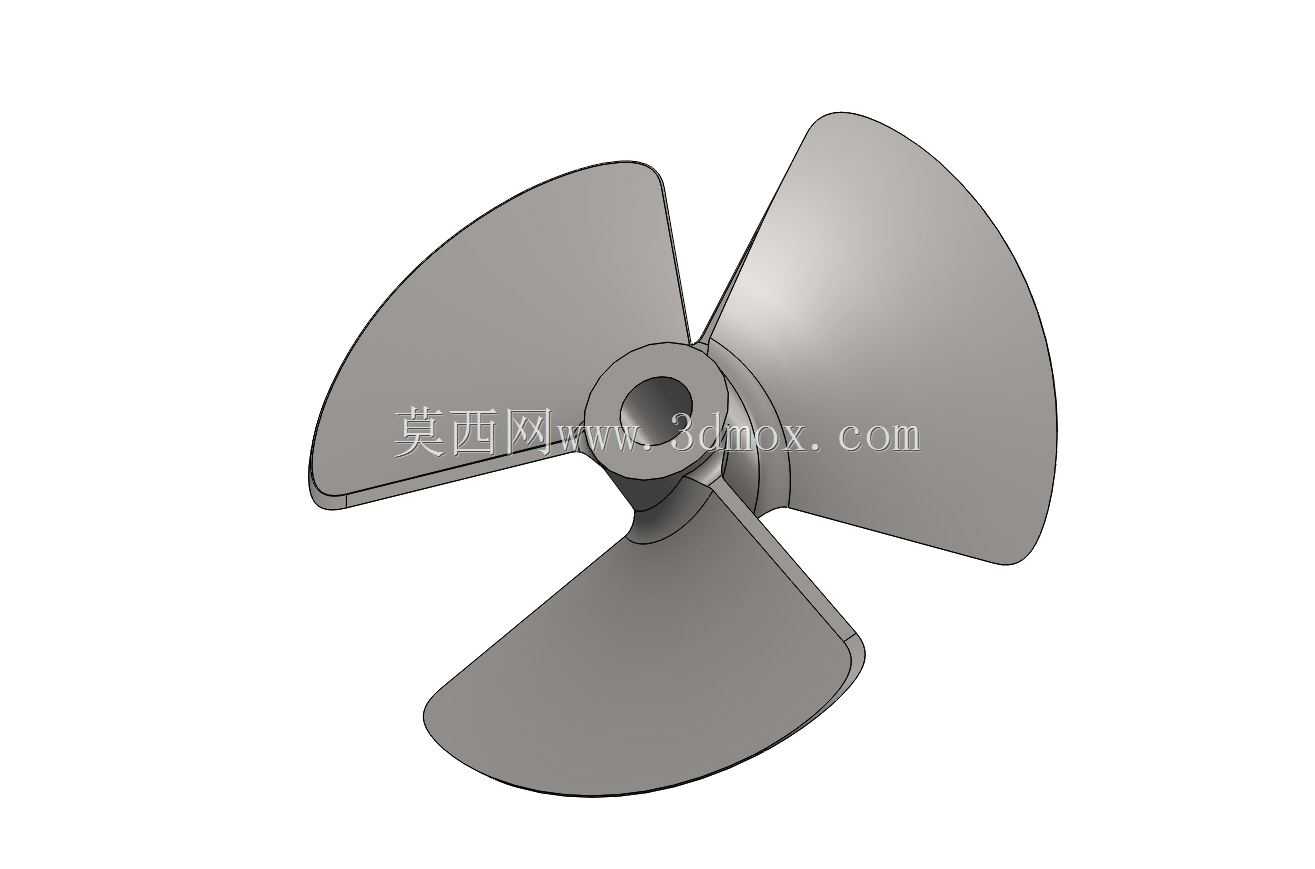

　　在民用厨卫通风、工业厂房岗位送风、设备散热排风等场景中，轴流式排气扇是应用最广泛的通风部件之一，而叶轮作为排气扇的核心做功元件，其结构设计直接决定了整机的风量、风压、运行噪声与动平衡表现。这款三叶片结构的排气扇叶轮，采用等强度翼型截面设计思路，区别于传统直板叶片的生硬结构，叶片从叶根到叶梢的弦长、安装角呈连续渐变分布，叶根位置与中心轮毂做圆弧过渡衔接，既避免了直角连接带来的应力集中问题，也能减少气流在叶根区域的涡流损耗。

　　从安装边界来看，叶轮中心的轮毂为带通孔的圆柱结构，通孔直径匹配常规排气扇电机的输出轴径，轮毂端面可预留顶丝孔位，装配时直接将叶轮套入电机轴，通过顶丝锁紧即可完成固定，无需额外的连接法兰或转接件，适配市面上绝大多数同功率段的单相异步排气扇电机，安装公差控制在合理范围，不会出现装配后偏心的问题。叶轮的整体径向尺寸适配常规壁挂式、窗式排气扇的风筒内径，叶片外缘与风筒内壁的间隙控制在合理区间，既避免运行时叶片刮擦风筒，也能减少间隙处的气流回流损失，提升通风效率。

　　设计过程中需要重点考量叶片的曲面成型逻辑，每一片叶片的扭曲角度是沿径向逐步变化的，靠近轮毂的叶根区域安装角更大，保证气流进入叶轮时能获得足够的初始推力，靠近外缘的叶梢区域安装角逐步减小，匹配叶梢位置更高的线速度，让整个叶片展向的气流出口速度尽量均匀，避免局部流速差过大产生的气动噪声。三叶片的布局采用120度等夹角圆周分布，相比四叶片结构，在相同转速下能获得更低的运行阻力，减少电机的负载扭矩，同时三叶片的动平衡调校难度更低，量产时的成品一致性更容易控制，适合大规模的注塑成型生产。

　　实际应用中，这类叶轮多采用ABS或PP工程塑料一次注塑成型，材料本身具备足够的强度与韧性，长期在潮湿、多油烟的通风环境下运行也不会出现锈蚀问题，叶片表面做光滑处理，减少气流摩擦阻力，同时不容易积灰，日常维护只需简单擦拭即可。在结构强度校核层面，叶根位置的厚度大于叶梢位置，匹配离心力作用下的应力分布规律，即使在电机最高转速下运行，叶片的形变量也能控制在允许范围内，不会出现叶片变形碰擦风筒的故障。

　　不同于工业高压风机的多叶片前倾式叶轮，这款排气扇叶轮的设计取向是大风量、低静压、低噪声，适合短距离的空气置换场景，比如家庭卫生间的异味排出、厨房的油烟辅助排风、小型设备机柜的散热通风、厂房工位的局部送风降温等场景都能适配。设计建模时需要重点保证三个叶片的曲面完全一致，圆周分布的角度误差控制在极小范围内，从根源上减少叶轮旋转时的不平衡量，降低整机运行时的振动，延长电机轴承的使用寿命。轮毂与叶片的过渡区域做了大圆角处理，除了降低应力集中之外，也能优化气流的流入状态，让气流更顺畅地进入叶片流道，减少入口处的气流分离现象，进一步提升叶轮的气动效率。在安装适配性上，轮毂的轴向长度也做了针对性设计，既保证与电机轴有足够的配合长度，传递扭矩时不会出现松动，也不会因为轮毂过长占用过多的风筒内部空间，影响整机的紧凑性。
