Y型法兰连接铸钢止回阀结构设计

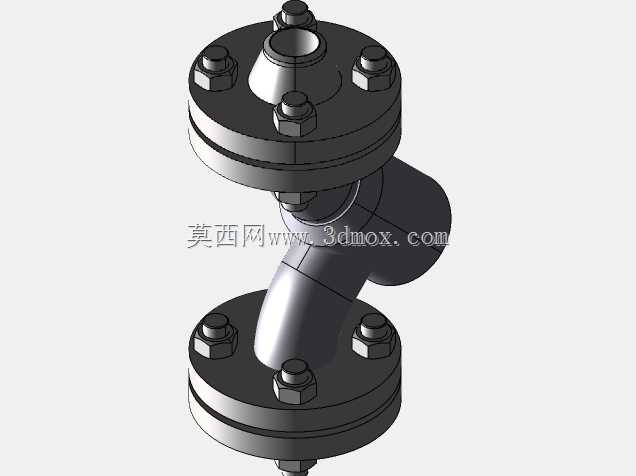

　　在石化、市政给排水、热力输送、化工流体输送等工业管路系统中，止回阀是保障管路单向通断、避免介质倒流引发设备损坏、水锤冲击的核心管路元件，这款Y型结构的法兰连接止回阀，正是针对中高压管路工况开发的专用止回部件。不同于常见的升降式直通止回阀或旋启式摆瓣止回阀，Y型流道的结构设计从流体力学角度出发，将阀瓣启闭的运动轨迹与介质主流方向形成更小的夹角，有效降低介质流经阀腔时的局部阻力损失，相比同口径直通止回阀，流阻系数可降低30%左右，尤其适合对管路压损控制要求较高的长距离输送管线、泵出口紧邻安装的工况场景。从实际安装场景来看，该阀门两端采用凸面法兰连接结构，适配PN100压力等级的标准法兰配对，公称通径为DN50，

　　安装时需保证两端法兰密封面与管路法兰的平行度偏差不超过0.2mm，采用缠绕式金属石墨垫片作为密封件，螺栓需按照对角顺序分步拧紧，避免法兰偏压导致的密封泄漏。阀门整体采用Y型斜置阀体结构，上下端分别设置阀盖与阀体连接法兰，通过六角头螺栓与六角螺母实现阀盖、阀体的紧固连接，中法兰位置设置密封垫片，保证阀腔的压力密封性；阀瓣组件内置在Y型流道的斜向腔体内，当介质正向流动时，介质压力推动阀瓣沿导向结构抬升，阀门开启，介质可顺畅通过流道；当介质出现倒流趋势时，阀瓣在介质反向压力与自身重力作用下快速回落至阀座密封面，实现管路的自动截断，完全不需要额外的人工操作或电气驱动，依靠管路介质自身的压力变化即可完成启闭动作。在结构设计层面，

　　这款阀门的建模过程充分考虑了实际加工与装配的工艺性：阀体采用整体铸造成型后再进行机加工的工艺路线，建模时预留了均匀的加工余量，流道部分的曲面做了平滑过渡处理，避免铸造时出现砂眼、缩孔等缺陷，同时减少介质流动时的湍流扰动；阀盖与阀体连接的螺栓孔采用跨中布置方式，既保证法兰连接的受力均匀性，也避免螺栓安装时与相邻管路部件产生空间干涉；阀瓣的导向结构设计为同轴导向肋结构，保证阀瓣启闭过程中不会出现卡滞、偏磨的问题，导向肋的数量设置为3根，在保证导向稳定性的同时尽可能减少对介质流道的占用。从安装边界尺寸来看，这款DN50规格的Y型止回阀结构长度符合中高压阀门的标准安装尺寸要求，阀体最大外轮廓尺寸适配常规DN50高压管路的安装空间，

　　上下阀盖的螺栓拆装预留空间充足，在管路排布时不需要额外预留过大的操作空间，既可以水平安装在水平管路上，也可以垂直安装在竖向向上流动的管路上，安装时需注意阀体上标注的介质流向箭头与管路实际介质流向保持一致，若反向安装会导致阀门无法正常开启，引发管路堵死的问题。在实际工况应用中，这类Y型止回阀常安装在离心泵出口位置，用于停泵时快速截断管路，避免高压介质倒流冲击泵叶轮导致泵轴反转、机械密封损坏的问题；也可安装在蒸汽管路、压缩空气管路中，防止不同压力等级的管路之间出现介质串压的问题；在给排水系统中，这类阀门还可安装在高层建筑的供水立管上，避免停泵时高层存水倒流引发的水锤冲击，保护管路与水表等计量设备。建模过程中对所有配合面都做了公差匹配设计：阀座密封面与阀瓣密封面采用锥面密封结构，相比平面密封具有更好的对中性，密封比压更容易满足高压工况的密封要求；螺栓与螺栓孔之间采用间隙配合，方便现场安装时的对中调整；所有棱角位置都做了工艺倒角处理，既避免加工与安装过程中出现锐边割手的问题，也减少应力集中，提升阀门在压力波动工况下的结构强度。阀腔内部的流道做了抛光处理的结构预留，对于输送洁净介质的工况，可通过流道抛光减少介质残留，避免杂质在阀腔内部堆积导致阀瓣卡涩；对于输送含少量固体颗粒的介质工况，Y型结构的阀腔还可在底部预留排污接口位置，方便定期清理阀腔内沉积的杂质，延长阀门的维护周期。
