法兰连接式高压安全泄压阀结构

　　在石化、电力、冶金这类带压流体输送的工况里，管道与承压容器的超压防护是绕不开的核心环节，这款法兰连接的高压泄压结构，就是针对PN160等级高压工况设计的超压泄放部件，主要安装在压力容器出口、高压泵出口管线、反应釜顶部这类压力容易出现异常波动的位置，当系统内部压力超过设定阈值时，阀瓣会自动抬起泄放多余介质，待压力回落至安全区间后自动回座密封，避免系统超压引发的泄漏、爆管甚至设备损毁事故。

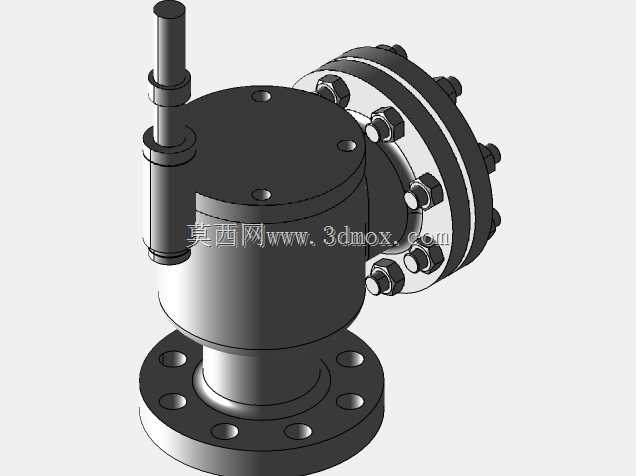

　　从结构设计逻辑来看，这款阀采用下进侧出的流道布局，底部为法兰连接端，直接与主管道或设备接口对接，侧部的法兰接口用于连接泄放管线，将泄放的介质引导至回收罐或安全排放区域。顶部伸出的杆状结构是阀杆的调节与导向段，阀杆与上阀盖之间采用多级密封结构，既保证阀瓣升降动作的同轴度，避免卡涩导致泄压失效，也能防止高压介质从阀杆位置向外泄漏。阀体与侧法兰的连接采用周向均布的螺栓紧固，法兰密封面加工有适配高压工况的密封槽，可搭配金属缠绕垫实现高压下的可靠密封，避免连接位置在长期压力波动下出现渗漏。

　　设计过程中首先要考虑的是安装边界的适配性，底部法兰的螺栓孔采用跨中均布设计，孔位尺寸匹配PN160压力等级的对应管径法兰标准，安装时不需要额外加工转接法兰，可直接与同压力等级的管线法兰对接，侧部泄放法兰的通径经过泄放流量核算，满足超压工况下的最大泄放量要求，避免泄放能力不足导致系统压力持续升高。阀腔内部的流道做了圆弧过渡处理，减少介质流动时的阻力，同时避免介质内的杂质在流道拐角处堆积卡滞阀瓣。上阀盖与阀体的连接同样采用螺栓紧固结构，方便后期拆解检修，更换内部密封件与弹簧组件时不需要将整个阀体从管线上拆下，降低现场维护的工作量。

　　实际选型应用时，需要结合系统的工作压力调整阀瓣上方的弹簧预紧力，这款阀的阀杆顶部预留了调节空间，可通过锁紧螺母调整弹簧压缩量，精准匹配不同工况的开启压力设定值。阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，在高压介质频繁冲刷的工况下能保持长期的密封性能，避免正常工作压力下出现内漏。整体结构的外轮廓做了规整化处理，没有突出的尖锐棱角，安装在管线密集的厂区管廊上时不会与相邻管线、支架发生干涉，阀体外部的加强筋布局兼顾了结构强度与铸件成型的工艺性，避免铸造过程中出现壁厚不均、应力集中的问题。

　　针对高压工况的使用特点，这款阀的所有承压部件的壁厚都经过强度校核，能承受1.5倍额定压力的水压试验无变形、无渗漏，阀杆的导向段长度经过优化，即使在泄放过程中介质流速较快产生侧向力，也能保证阀瓣升降动作顺畅，不会出现偏磨导致的密封失效。侧部法兰的密封面采用凸面结构，与高压垫片配合时能获得更大的密封比压，适配气体、液体等多种不同介质的输送工况，不管是高压水、蒸汽还是油品介质，都能实现可靠的超压防护。
