法兰连接式高压角式截止阀结构

　　在石化、电力、冶金这类工业流体输送场景里，角式截止阀的应用占比一直不低，尤其是管路需要90度转向、安装空间局促的管段，这类阀件能同时完成通断控制和管路转向的功能，省去额外的弯头配件，减少管路泄漏点。这次拆解的这款法兰连接角式阀，核心是针对中高压工况下的截断需求设计，和普通直通式截止阀相比，流道的转向结构让它在垂直相交的管路上安装时不需要额外转接，在锅炉给水、高压蒸汽支管、化工介质取样管路这类场景里适配性极强。

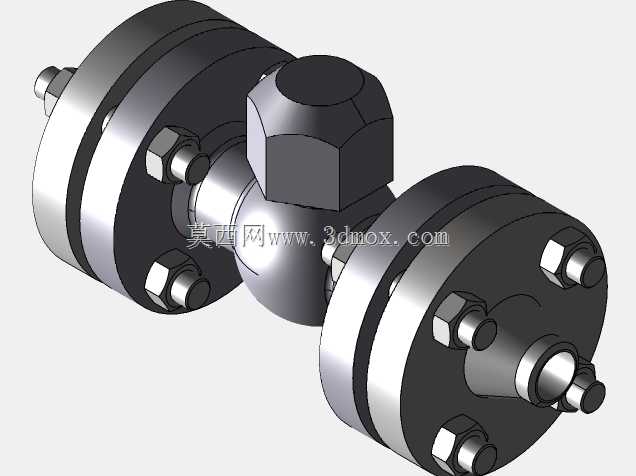

　　从结构设计逻辑来看，这款阀采用两端法兰对接的安装形式，法兰盘上均匀布置的螺栓孔是按照对应压力等级的法兰标准做的孔位排布，安装时只需要和管路端的配对法兰对齐，穿入螺栓紧固即可，相比螺纹连接的阀件，法兰连接的密封可靠性在高压、温度波动的工况下表现更稳定，后期维护拆卸也不需要转动整阀，只需要松掉法兰螺栓就能完成阀件更换。阀中间的六角结构是阀盖与阀体的连接锁紧部位，这个部位的壁厚做了加厚处理，因为角式阀的介质转向处是流道压力冲击最集中的位置，加厚的阀体壁厚能承受介质换向时产生的水锤冲击，避免长期运行后出现阀体开裂的问题。

　　实际选型安装时，首先要确认两端法兰的公称通径和压力等级匹配现场管路，这款阀的法兰密封面采用凸面结构，适配缠绕式垫片或者金属包覆垫片，安装时要注意法兰面的平行度，螺栓要对角均匀紧固，避免垫片压偏导致泄漏。阀的进出口方向是呈90度垂直布置，安装时要保证阀杆的操作空间足够，手轮或者驱动装置安装后不会和周边管路、支架产生干涉，尤其是在密集排布的管廊区域，提前核算安装边界尺寸能避免后期现场切割改管的麻烦。

　　从功能特性来说，这款阀的密封副采用锥面密封结构，相比平面密封，锥面的密封比压更大，在高压介质工况下的截断密封性更好，阀瓣的导向结构做了加长设计，开关过程中阀瓣不会出现偏摆，长期开关操作后密封面不会出现偏磨，能有效延长密封件的使用寿命。流道的转角处做了圆弧过渡处理，不是直角突变结构，这样能减少介质在转向处的涡流阻力，降低管路的压损，同时也能减少介质中固体颗粒对阀体内壁的冲刷，在带少量颗粒的介质工况下也能稳定运行。

　　设计过程中，首先是根据工况的公称压力确定阀体的最小壁厚，再结合通径大小核算法兰盘的厚度和螺栓孔的数量、规格，阀杆的直径是按照最大操作扭矩加安全系数选取的，避免高压下阀杆受力变形导致开关卡涩。阀体的流道直径是按照额定流量下的流速不超过介质允许流速设计的，比如蒸汽工况下流速控制在30m/s以内，液体工况下控制在3m/s以内，避免流速过高产生冲蚀和噪音。两端法兰的螺栓孔中心圆直径、密封面尺寸都是严格遵循对应压力等级的法兰标准，保证和现场管路配件的互换性，不需要定制特殊的配对法兰，降低现场安装的配件成本。

　　在日常运维场景里，这类阀的安装位置要尽量避开管路的应力集中点，比如管路的热胀冷缩补偿段附近，要给阀件预留一定的位移余量，避免管路热应力直接作用在阀体上导致法兰密封失效。如果是用在高温介质工况，首次升温到工作温度后要二次紧固法兰螺栓，消除垫片热蠕变导致的密封预紧力下降。开关操作时不要用加力杆强行关阀，避免密封面被压伤，当阀瓣完全关闭后稍微施加一点力就能实现密封，过度施力反而会导致密封面变形，后续出现内漏问题。

　　和普通的低压角阀相比，这款阀的所有承压部件都做了强度校核，阀体、阀盖的材质选用适合中高压工况的锻件或者优质铸件，内部没有砂眼、缩松这类铸造缺陷，能保证长期承压运行的结构强度。螺栓的材质选用高强度合金结构钢，在高温工况下不会出现应力松弛，保证法兰连接的预紧力长期稳定。整体结构没有多余的复杂零件，拆解维护只需要松开阀盖的连接螺母就能取出内部的阀瓣、阀杆组件，更换密封件非常方便，不需要把整阀从管路上拆下来，能大幅缩短现场维护的停机时间。
