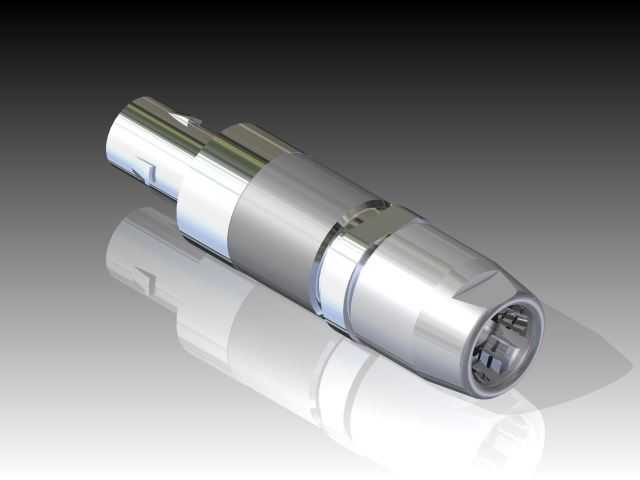

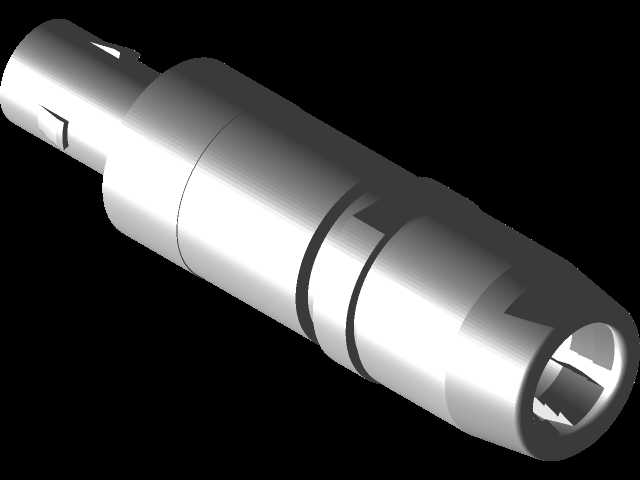

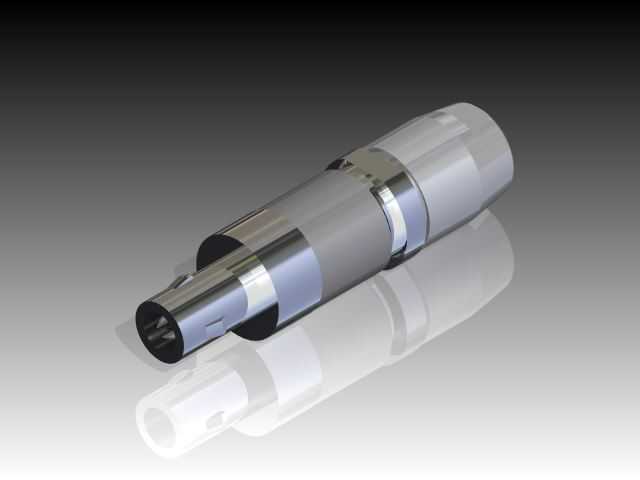

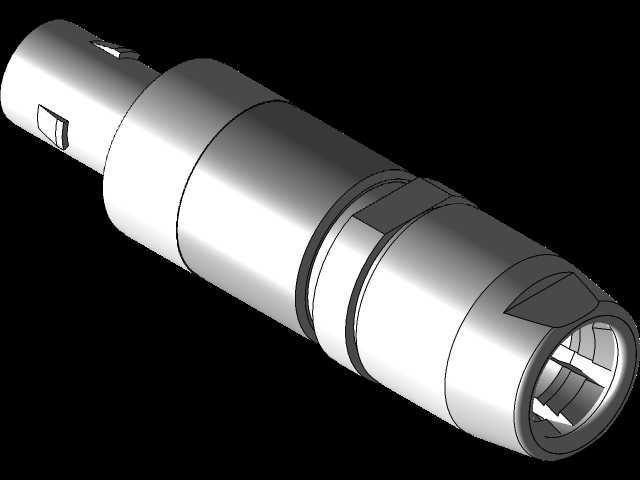

LEMO标准FFY系列同轴连接插头结构

　　在射频测试、医疗影像设备、精密检测仪器以及高频信号传输的工业场景里，同轴连接部件的性能直接决定了信号链路的稳定性，这款LEMO标准的同轴插头，正是针对小尺寸空间内的高频同轴信号传输需求设计的接插部件。从实际使用场景来看，这类插头常被用在便携式频谱分析仪的信号输入端、超声诊断设备的探头连接端、工业视觉检测系统的同轴信号传输链路中，需要在频繁插拔、存在一定振动的使用环境下，保持特性阻抗的连续性，避免信号反射造成的传输损耗。

　　从功能特性上看，这款插头采用推入式自锁结构，插合时只需要将插头对准插座轴向推入，听到卡扣锁止的声响即可完成可靠连接，拆卸时只需拉动插头尾部的解锁套就能顺利分离，相比螺纹式同轴接头，插拔操作效率提升明显，非常适合需要频繁更换测试链路、连接探头的作业场景。插头内部的接触件采用同轴分层设计，内导体负责信号芯线的导通，中间的绝缘介质层严格控制介电常数均匀性，保证50Ω标准特性阻抗的一致性，外层屏蔽结构与插头金属外壳导通，插合后能实现360度连续电磁屏蔽，有效阻隔外界电磁干扰对高频信号的影响，同时避免内部信号向外辐射泄露。

　　设计思路上，这款插头的整体结构充分考虑了小尺寸安装空间的适配性，整体采用圆柱形流线外形，外壳采用黄铜镀镍工艺，既保证了结构强度，又具备良好的抗腐蚀性能与焊接适应性。插头的插合端采用精密加工的导向锥面，插合过程中能自动修正微小的轴向对位偏差，降低插针与插孔的对位磨损，提升接插件的使用寿命。尾部的线缆夹持结构采用锥面收紧设计，能适配不同线径的同轴电缆，夹紧后能提供足够的线缆拉脱力，避免使用过程中线缆拉扯造成内部芯线与接触件脱焊。接触件部分，内插孔采用弹性铍青铜材质，经过时效硬化处理，多次插拔后仍能保持稳定的接触压力，降低接触电阻带来的信号损耗；绝缘支撑件采用耐高温的工程塑料，满足波峰焊、手工焊接时的温度耐受要求，不会出现焊接过程中绝缘件融化变形的问题。

　　从安装边界与尺寸配合来看，这款插头的最大外径控制在适配00.250系列LEMO插座的标准尺寸范围内，插合长度严格匹配对应插座的插合深度，安装时不需要额外预留过大的操作空间，在高密度排布的设备面板上，相邻插头之间的间距可以压缩到最小，提升面板的空间利用率。插头尾部的出线方向为轴向直出，线缆弯曲半径满足常规同轴电缆的最小弯曲要求，不会因为插头尾部的结构限制造成线缆过度弯折损伤。在面板安装适配性上，对应的插座采用标准的面板开孔尺寸，插头插合后，外壳与插座面板之间的缝隙控制在0.1mm以内，既能保证屏蔽效能，又不会出现插合卡滞的问题。

　　在实际选型匹配过程中，需要注意这款插头的适配线缆规格，要保证线缆的特性阻抗与插头一致，线缆的外导体直径与插头尾部的夹持范围匹配，焊接内导体时要控制焊锡量，避免多余焊锡溢出造成内导体与外层屏蔽之间的短路，焊接完成后要仔细检查绝缘层的完整性，确认没有焊渣残留后再进行尾部的夹紧装配。在振动工况下使用时，要确认插头的自锁结构完全锁止，避免设备运行过程中接头松脱造成信号中断。对于需要长期在户外或者潮湿环境下使用的场景，还可以搭配对应的密封垫圈使用，提升接头的防护等级，避免水汽、粉尘进入接触界面造成接触性能下降。

　　从三维建模的角度来看，这款插头的建模过程需要重点关注几个关键配合尺寸：插合端的导向锥面角度、自锁卡扣的行程尺寸、内接触件的同轴度、绝缘层的壁厚均匀性，这些尺寸直接影响到插头的实际装配性能与电气性能。建模时要保证各个零件之间的装配间隙合理，金属外壳的壁厚满足加工工艺要求，避免出现壁厚过薄导致加工变形的问题，同时要还原接触件的弹性结构细节，方便后续做装配干涉检查与插拔力仿真分析，为实际的产品选型、结构适配提供准确的三维模型参考。
