可移动水平皮带输送设备结构设计

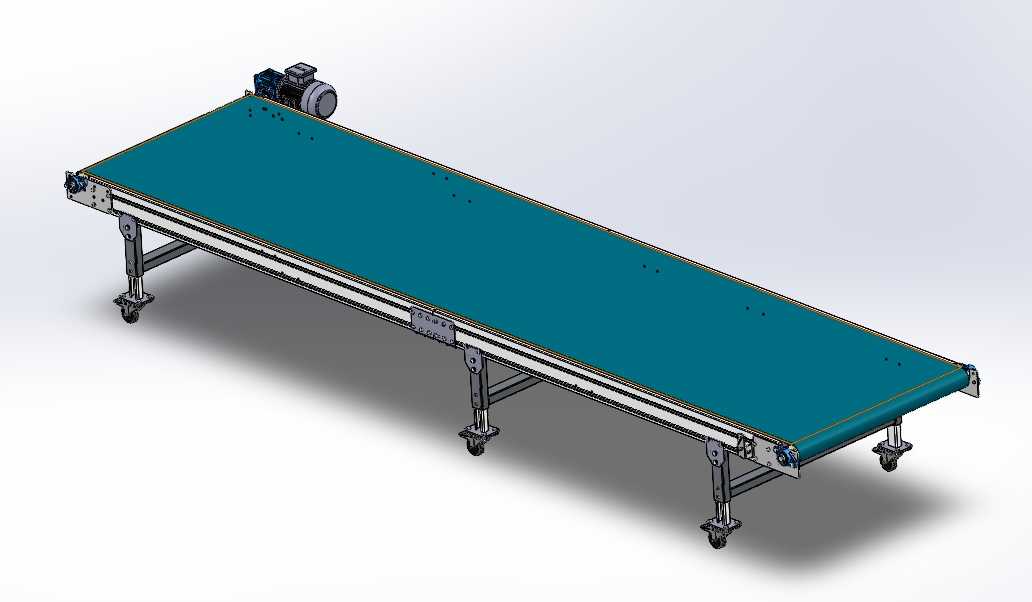

　　这款带式水平输送设备，在轻工包装、电子组装、食品分装、五金件加工的车间产线衔接场景中应用十分广泛，主要承担工序间的工件、成品、半成品的水平转运任务，替代人工重复搬运，降低一线操作工人的劳动强度，同时保障物料流转的节拍稳定，适配不同产线的连续作业需求。设备整体采用分段式铝型材拼接机架，相比传统焊接钢架，自重更轻，加工装配时的形位公差更容易控制，后期调整维护也无需动火作业，适配车间内灵活布局的需求。机架支腿部分设计为可伸缩调节结构，每支支腿底部配置万向带刹脚轮，既可以在需要转场时快速推移设备，调整车间布局时无需吊装设备，单人即可完成位置挪动，到位后踩下脚轮刹车即可固定位置；支腿的伸缩调节结构可以根据前后衔接设备的进料、出料高度差，

　　在一定范围内调整输送面的整体高度，甚至可以微调单侧支腿高度实现小角度的倾斜输送，适配不同进出料端的高度差需求，不用额外制作过渡衔接溜板。驱动端布置在设备的一侧端部，采用电机减速机直连驱动辊的结构，相比中间驱动的布局，端部驱动的皮带包角更大，传动效率更高，皮带运行时的打滑概率更低，同时驱动组件集中在端部，后期维护更换易损件时不需要拆解中段机架，操作空间更充足。驱动辊和从动辊均采用腰鼓形辊面设计，这种辊型可以在皮带运行过程中自动纠正皮带的跑偏趋势，不需要额外加装复杂的纠偏机构，就能保障皮带长期运行时始终居中，减少皮带边缘和机架侧边的摩擦损耗，延长皮带的使用寿命。皮带选用墨绿色PVC材质，表面平整光滑，摩擦系数适中，

　　既可以保障输送普通纸箱、塑料件、五金工件时不会出现打滑溜料的情况，也不会因为摩擦力过大导致工件在末端堆积时出现卡滞，同时PVC材质耐普通油污、灰尘，日常清理只需要用湿抹布擦拭即可，适配多数普通工业场景的使用需求，如果有食品级输送需求，只需要更换对应食品级的皮带即可，机架和辊筒部分不需要做结构改动。机架两侧沿皮带全长布置了导向挡边，挡边和皮带表面预留了2-3mm的间隙，既可以防止输送过程中尺寸较小的工件从皮带侧边掉落，也不会因为间隙过小摩擦皮带表面，增加运行阻力。设备的张紧机构设计在从动辊的两端，采用螺纹调节式张紧结构，调整时只需要转动两端的调节螺栓，就可以同步调整从动辊的前后位置，实现皮带张紧度的调整，

　　同时还可以通过两端螺栓的调整量差，微调从动辊的平行度，进一步辅助纠正皮带跑偏，这种张紧结构结构简单，可靠性高，没有复杂的连杆或者弹簧结构，长期使用不会出现张紧力失效的问题。从安装边界来看，设备整体长度方向的尺寸适配多数中小型产线的工位间距需求，宽度方向的尺寸控制在常规单人可操作的范围内，安装时只需要预留出两端驱动端和张紧端的操作空间，以及侧边100mm左右的维护空间即可，不需要额外做地基固定，地面平整度满足普通车间水泥地面的要求就可以正常使用，设备运行时的振动极小，不会因为振动出现位置偏移。在实际选型适配时，这款输送设备可以直接对接小型注塑机的出料口、包装机的进料端、装配线的工序转接位，输送速度可以通过更换不同速比的减速机或者加装调速器来调整，适配不同产线的生产节拍，从每分钟数米到数十米的输送速度都可以实现，单台设备的额定载重可以满足多数轻型工件的输送需求，均匀载荷下不会出现皮带凹陷或者辊筒变形的问题。设计过程中，所有的辊筒安装座都采用了标准化的快拆结构，当皮带出现磨损需要更换时，只需要松开张紧螺栓，拆下从动辊的安装座，就可以快速套入新的皮带，不需要拆解整个机架，大幅缩短后期维护的停机时间。机架上的所有连接螺栓都采用了防松垫圈，避免设备长期运行时因为振动出现螺栓松动的问题，保障设备运行的稳定性。
