水平槽式螺旋给料输送设备结构设计

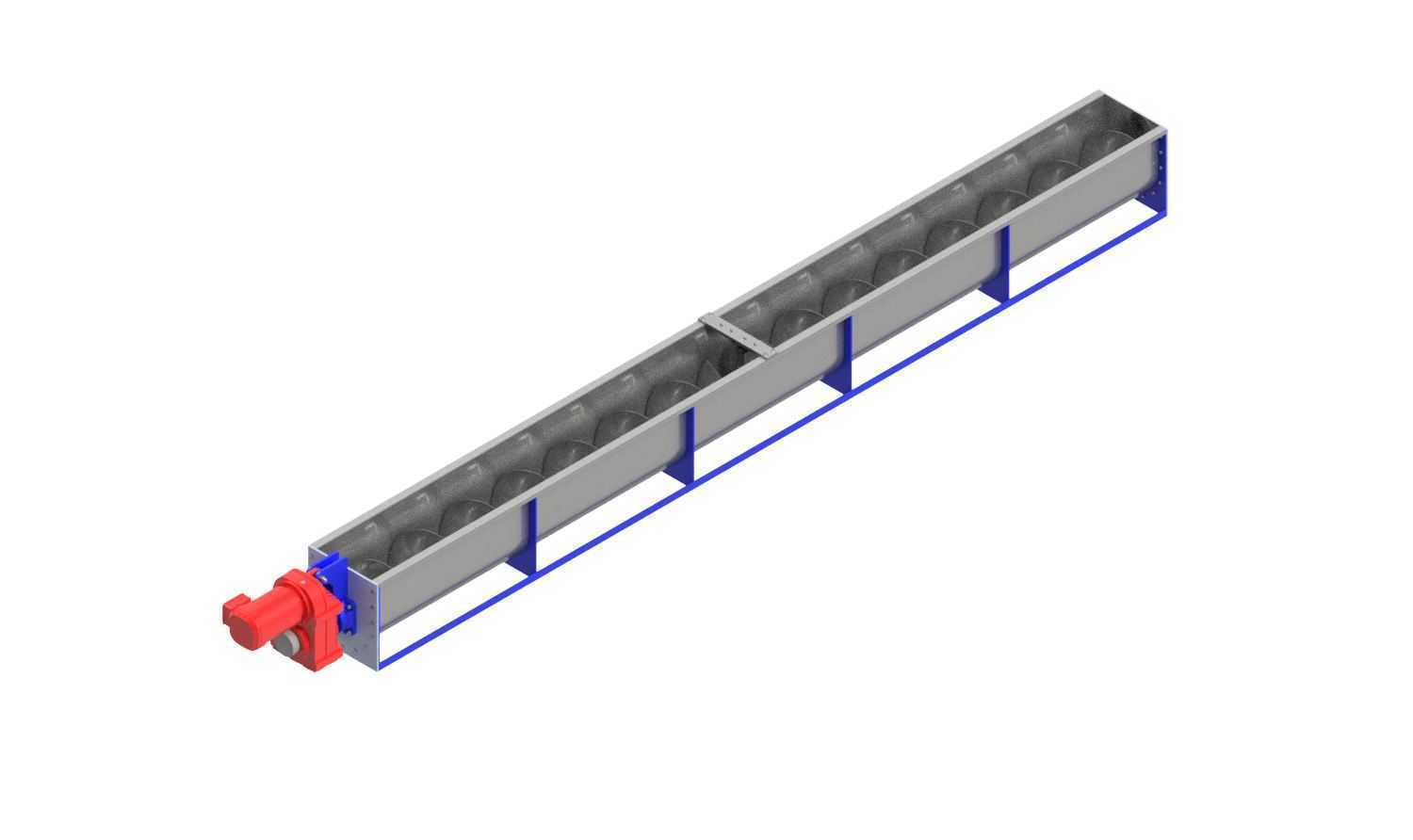

　　在粮食加工、建材生产、化工粉体处理、矿山散料转运的车间产线布局里，这类水平布置的槽式螺旋输送设备是衔接上下游工序的核心中转单元，它不需要复杂的架空支撑结构，可直接贴合车间地坪或者低位操作平台安装，适配不同层高的产线衔接需求，能在密闭的槽体内完成粉状、颗粒状、小块状散料的水平输送作业，全程避免物料洒落与粉尘外溢，尤其适合对车间扬尘管控有要求的生产场景。从结构设计逻辑来看，整套设备采用U型截面的长槽体作为物料承载主体，槽体边缘设置外翻法兰边，既可以提升槽体自身的结构刚度，避免长距离输送时槽体中段出现下挠变形，也方便后期加装密封盖板，日常检修时只需拆卸对应段的盖板就能观察内部螺旋叶片的磨损情况，不需要整体拆解设备。

　　槽体下方间隔布置的立式支撑腿采用等边角钢焊接成型，支撑腿底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，支撑腿的间距经过载荷校核，保证满载输送时槽体的直线度偏差控制在允许范围内，避免螺旋轴转动时出现刮蹭槽壁的问题。驱动端布置在槽体的一侧，采用直联式的驱动结构，动力输出端通过联轴器与螺旋主轴直接连接，省去了中间链传动或者带传动的冗余结构，既减少了传动环节的功率损耗，也降低了后期维护时的易损件更换频次，驱动端的轴承座采用带密封的外置式结构，避免输送的细粉料进入轴承内部造成磨损失效，端盖位置设置填料密封结构，进一步阻隔物料外泄的路径。槽体内部的螺旋叶片采用连续等螺距的实体面型结构，

　　这种叶片形式对流动性较好的散料适配性最强，输送过程中物料的填充率稳定，不会出现物料随叶片同步回转的滞料问题，螺旋主轴采用厚壁无缝钢管加工而成，相比实心轴在保证同等抗扭强度的前提下大幅降低了自身重量，减少了驱动端的负载，轴体上的叶片通过分段焊接后整体校直，保证整根螺旋轴的径向跳动量符合装配要求，转动时不会出现偏心晃动。槽体顶部间隔设置的进料口可根据上游设备的出料位置灵活调整开口位置，既可以适配单一点位进料，也可以通过加长开口长度实现多点位同时进料，槽体末端的底部设置出料口，可直接对接下游的料仓、提升机或者加工设备的进料端，出料口的尺寸与螺旋叶片的输送能力匹配，避免物料在出料端出现堵料堆积。在安装边界的尺寸把控上，

　　这类设备的宽度方向尺寸控制在较窄的范围内，适合布置在车间内设备间距较小的通道旁，不会占用过多的横向操作空间，长度方向可根据实际输送距离进行节段拼接，单节槽体采用标准化的长度模数设计，现场安装时只需通过法兰螺栓将多段槽体拼接即可，不需要在现场进行大量焊接作业，大幅缩短现场安装的周期。设备的进料口与出料口的法兰尺寸采用通用的管路连接标准，可直接与车间内现有的其他散料处理设备对接，不需要额外制作过渡连接结构。在实际使用过程中，这类输送设备的输送转速不会设置过高，避免高转速下物料被抛起产生额外的粉尘，同时也能降低叶片与槽壁的磨损速度，延长易损件的使用寿命，对于有特殊需求的场景，还可以在槽体外部加装夹套结构，实现输送过程中对物料的冷却或者加热作业，适配更多特殊物料的输送工艺要求。设计时还需要考虑螺旋轴的轴向受力问题，在驱动端的轴承座位置设置推力轴承，承受输送物料时产生的轴向反力，避免轴体出现轴向窜动影响传动稳定性，槽体的尾部设置尾端轴承支撑，采用自调心的轴承结构，补偿长轴加工和安装时产生的同轴度误差，保证设备长时间连续运行的稳定性。
