轻型皮带式水平物料输送设备结构

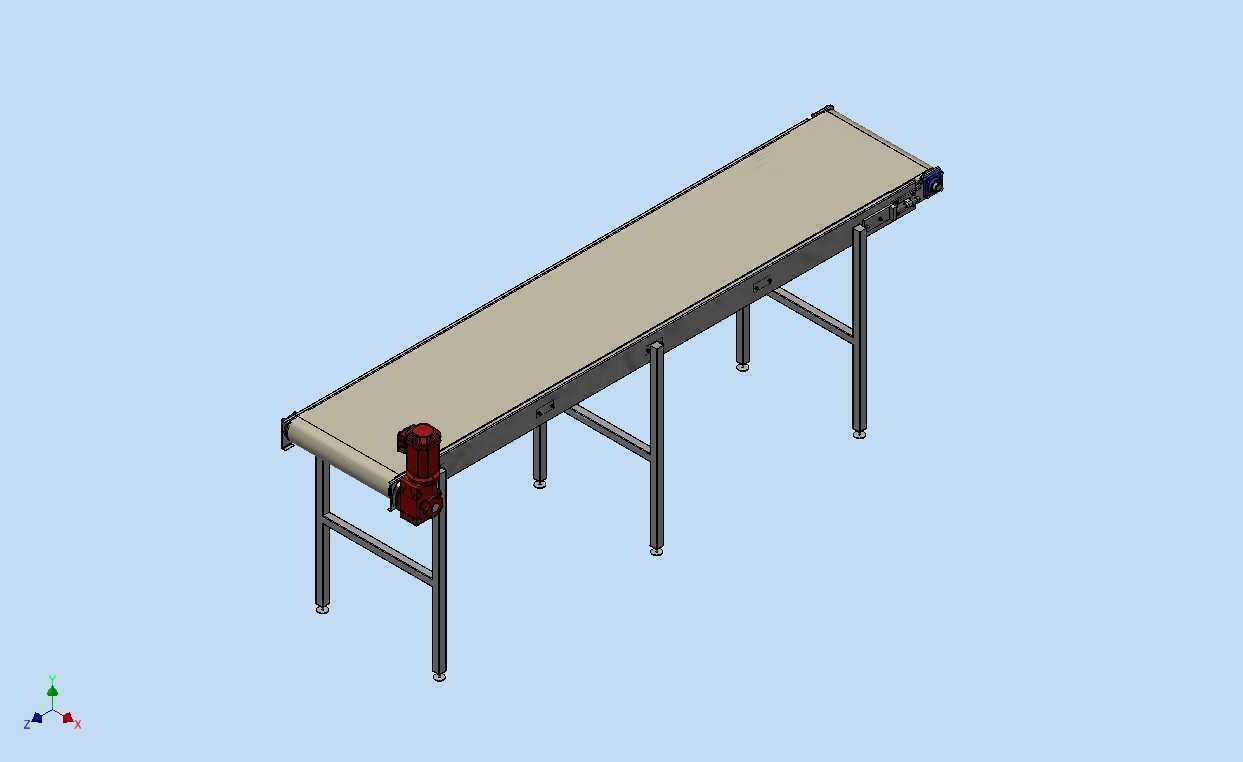

　　在轻工制造、电子组装、食品包装、小型零部件加工的车间产线布局里，这类水平布置的轻型皮带输送设备是衔接前后工序最常用的单元，没有复杂的附加功能，核心作用就是完成散料、小型盒装件、轻型加工件在相邻工位间的平稳转运，替代人工反复搬运的重复劳作，把工序间的流转路径固定下来，减少物料磕碰与转运等待的无效耗时。从结构设计逻辑来看，这套输送设备优先考虑的是安装便捷性与场景适配性，整体采用分段式机架设计，主框架用标准型材拼接成型，不需要复杂的焊接工装就能完成组装，后期如果产线调整需要变更输送长度，也能通过增减型材段快速适配，不用整体报废重做。驱动端布置在设备的进料侧下方，采用侧装式减速电机直驱主动滚筒的结构，

　　省去了复杂的链传动或者同步带传动中间环节，传动路径短，运行时的噪音更低，日常维护只需要定期检查滚筒轴承的润滑状态、调整皮带张紧度即可，不需要频繁拆解传动组件。皮带选用的是轻型平面PVC材质，表面平整摩擦力适中，既可以输送带独立包装的成品件，也能承载重量不大的散装小型零件，不会出现打滑跑偏的常见问题，皮带下方全程布置有支撑托板，避免承载物料时皮带下凹导致的物料滑落、输送面不平整问题。支撑腿采用可调节高度的结构设计，每个支脚底部都配有可调脚垫，安装时不需要对地面做高精度的找平处理，通过旋转脚垫就能调整整机的水平度，同时支腿之间加装有横向斜撑加固，即使设备长度达到数米，运行时也不会出现机架晃动的问题，支腿与主框架采用螺栓连接，

　　运输时可以拆分打包，减少运输体积，到现场后只需要普通扳手就能完成整机装配，不需要专业的安装团队进场。设备的两端都设计有防夹手的端盖结构，主动滚筒和从动滚筒的转动部位全部被外罩覆盖，避免车间操作人员的衣物、工具误卷入转动部件造成安全隐患，从动端配有皮带张紧调节机构，长期运行后皮带出现松弛伸长时，只需要调整两端的张紧螺栓就能重新张紧皮带，不需要拆卸其他部件。从安装边界来看，这类设备的宽度通常根据输送物料的最大尺寸设计，单侧预留50mm以上的安全余量，避免物料在输送过程中从侧边掉落，设备安装时距离地面的高度通常匹配常用的作业台面高度，操作人员站在侧边取放物料时不需要弯腰或者抬臂过高，符合人机工程学的作业要求，设备两侧可以根据需求加装挡板、

　　导向条、工作台附件，直接对接分拣工位、检测工位、包装工位，不需要额外做转接结构。在实际产线应用中，这类输送设备既可以单台独立使用，完成两个固定工位间的短距离转运，也可以多台拼接组成长距离的输送线，还能根据车间的空间布局调整拼接角度，组成L型、U型的流转路径，适配不同车间的场地限制，相比重型的滚筒输送、链板输送设备，它的自重更轻，运行功耗更低，对于输送重量在50kg以下的轻型物料来说，投入成本只有重型输送设备的三分之一左右，维护难度也更低，不需要专门的设备运维人员长期值守，普通的车间操作人员经过简单培训就能完成日常的检查与简单故障排除。设计这类设备的三维结构时，重点要校核机架的挠度变形量，确保满载时机架中间位置的下挠量不超过允许范围，避免皮带运行时出现跑偏，同时要确认驱动电机的功率匹配，根据输送长度、最大承载重量、输送速度计算所需的驱动力，避免出现动力不足无法启动或者电机长期过载运行的问题，滚筒的直径选择也要匹配皮带的最小弯曲半径，避免皮带反复弯折出现过早的疲劳损坏，张紧机构的调节行程要预留足够的余量，覆盖皮带整个使用寿命周期内的伸长量，减少后期更换皮带的频率。
