SEW平行轴斜齿轮减速电机三维结构

　　做输送线、自动化辊道、轻工包装线这类项目的结构工程师，对SEW的平行轴齿轮马达肯定不陌生，这类驱动单元不像同轴减速电机那样输出轴和电机轴在同一直线，平行轴的布局能让整体安装高度更低，在设备侧边安装空间局促的场景下优势特别明显，比如很多食品加工线的侧边驱动辊、物流分拣线的端驱模组，用平行轴结构的减速电机，不用额外做加高的安装支架，能把驱动部分的外伸尺寸压到最小，避免和线体旁的护栏、操作工位产生干涉。

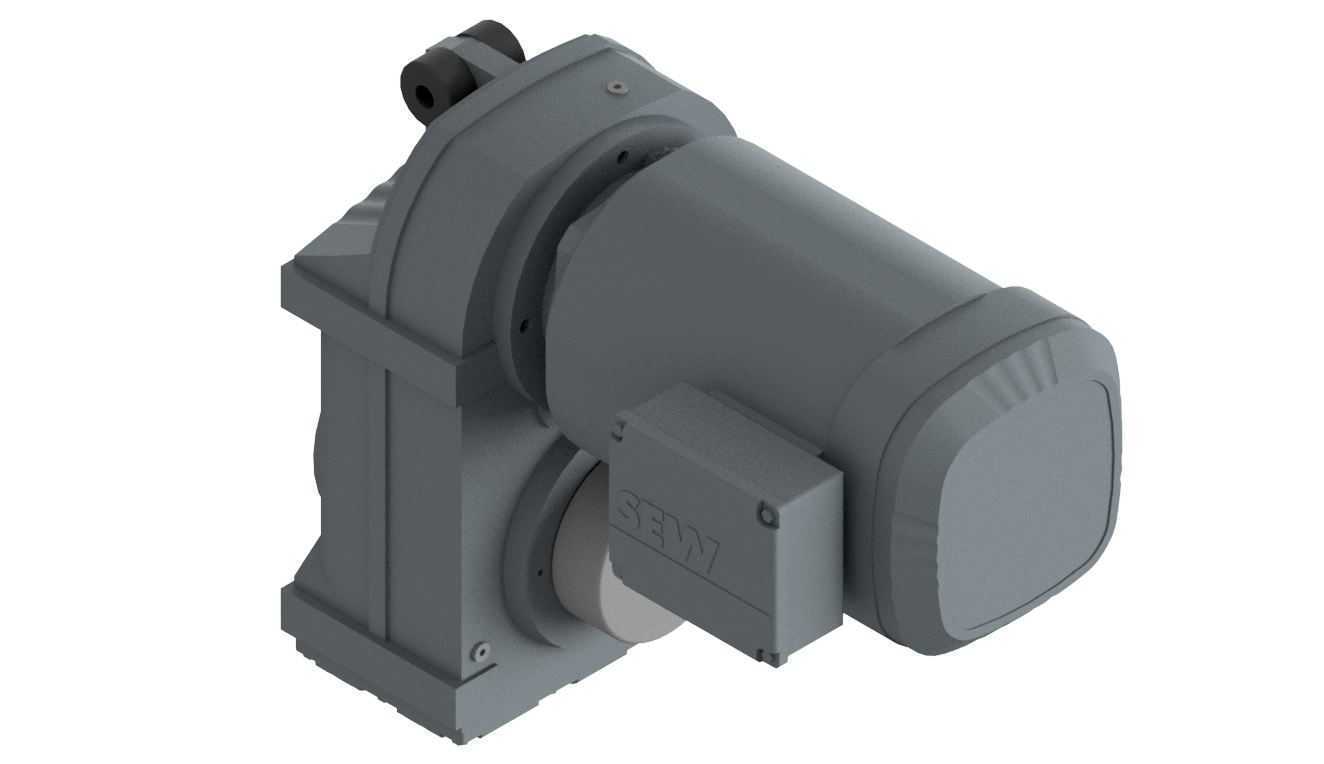

　　这个模型还原的是F系列平行轴斜齿轮减速电机的典型结构，建模的时候首先要抓准几个核心安装边界：首先是输出轴的轴径、键槽尺寸和轴伸长度，这部分直接和负载端的联轴器、链轮或者驱动辊的安装孔匹配，要是轴伸长度做长了，装链轮的时候顶到端盖，做短了键槽啮合长度不够，带负载的时候容易滚键；然后是安装脚的孔位间距、孔径和安装面的平面度要求，这类底脚安装的减速电机，安装面的平面度公差要控制在0.1mm以内，不然锁紧安装螺栓的时候，箱体受额外的倾覆力矩，运行久了容易出现轴承偏磨、油封漏油的问题。还有电机侧的接线盒位置，模型里接线盒做在电机侧方45度位置，实际选型的时候要注意接线盒的朝向，要预留足够的线缆弯曲半径，不能让线缆和电机散热筋、周边的设备构件剐蹭，后期维护拆接线盒盖的时候也要有操作空间，不能被旁边的支架挡住。

　　从传动结构来看，这类平行轴减速电机用的是斜齿轮传动，相比直齿轮，斜齿轮啮合的时候重合度更高，传动更平稳，噪音更低，适合中高速、连续运行的工况，比如日化灌装线的主输送驱动，一天20小时连续运转，斜齿轮的承载能力比同模数的直齿轮高30%左右，齿面接触应力更小，使用寿命更长。建模的时候齿轮部分要注意齿向的螺旋角匹配，平行轴的两个啮合斜齿轮螺旋角大小相等、方向相反，要是螺旋角做反了，根本装不进去，还会出现顶齿的问题。箱体部分做了分体式的结构，减速箱和电机筒的连接止口要做同轴度约束，止口的配合公差选H7/js6比较合适，既能保证装配的时候电机轴和减速箱输入轴的同轴度，又不会因为配合过紧导致拆检的时候拆不下来。

　　实际做设备布局的时候，还要考虑这个减速电机的散热空间，电机外壳的散热筋周围要留至少20mm的通风间隙，不能把电机紧紧贴在设备钣金罩壳里面，不然夏天连续运行的时候电机温升过高，会触发热保护停机，影响生产线连续运行。输出端的油封位置要注意，要是输出轴是垂直向下安装的工况，要选双唇口的油封，还要在箱体上做回油槽，避免齿轮油顺着输出轴渗漏，污染输送的产品，尤其是食品、医药行业的生产线，渗漏油是绝对不允许的，这类场景选型的时候还要注意选食品级润滑脂的版本，不过建模的时候不用体现润滑脂，只要把油封的安装槽、回油孔的结构做准确就行。

　　还有一个容易被忽略的细节，就是减速电机尾部的手动释放手柄，很多带刹车的版本，尾部会有一个手动松闸的拨杆，建模的时候要把拨杆的摆动范围做出来，避免设备上的其他零件挡住拨杆，后期设备调试或者断电应急的时候，没法手动转动输出轴，比如输送线卡料的时候，需要松闸手动盘车把卡的物料取出来，要是拨杆被挡住，处理故障的时候会非常麻烦。另外吊环的位置也要做准确，这类重量超过20kg的减速电机，安装的时候需要用吊环起吊，吊环的螺纹孔要做在箱体的重心正上方，起吊的时候才能保持电机水平，不会倾斜磕碰安装面。

　　做三维建模的时候，所有的安装孔都要做准确的倒角，尤其是螺纹孔的入口倒角，方便装配的时候拧螺栓，不会把螺纹拧坏。箱体的合箱面要做密封胶槽的结构，虽然密封胶是装配的时候涂的，但是胶槽的尺寸要留够，宽度3mm深度1.5mm左右，能保证密封胶填充均匀，不会出现合箱面渗油的问题。轴承位的公差要按照基孔制的要求来做，轴和轴承内圈的配合选k6，箱体孔和轴承外圈的配合选H7，这样既能保证轴承的内圈和轴一起转动，外圈在箱体孔里有轻微的游动间隙，补偿热胀冷缩带来的尺寸变化，避免轴承运行的时候出现卡滞、过热烧坏的问题。

　　这类减速电机的应用场景非常广，除了输送线，还能用在小型斗式提升机、自动包装机的送膜机构、自动化立体仓库的堆垛机行走驱动上，不同工况下选型的时候要注意输出扭矩、速比和转动惯量的匹配，比如提升机用的话，要选带刹车的版本，还要核算静扭矩够不够，避免停机的时候负载下滑；行走驱动的话，要注意径向载荷，要是输出轴装行走轮的话，要核算轴的抗弯强度，不能让轴受的径向力超过样本上的允许值，不然容易断轴。这个三维模型把外部的安装尺寸、接口位置都做了1:1的还原，做设备布局的时候直接调用，就能准确核对安装空间，避免后期加工安装板的时候出现孔位不对、空间干涉的问题，比对着二维样本量尺寸效率高很多，也不容易出错。
