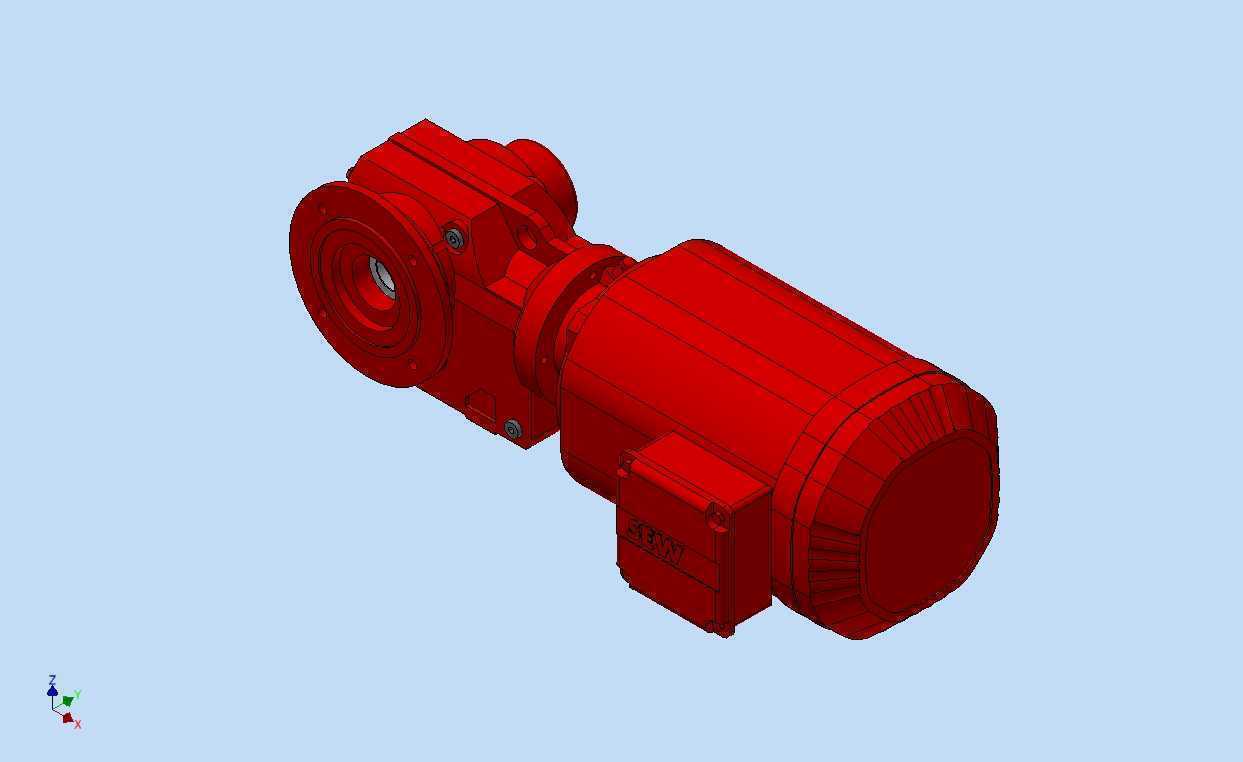

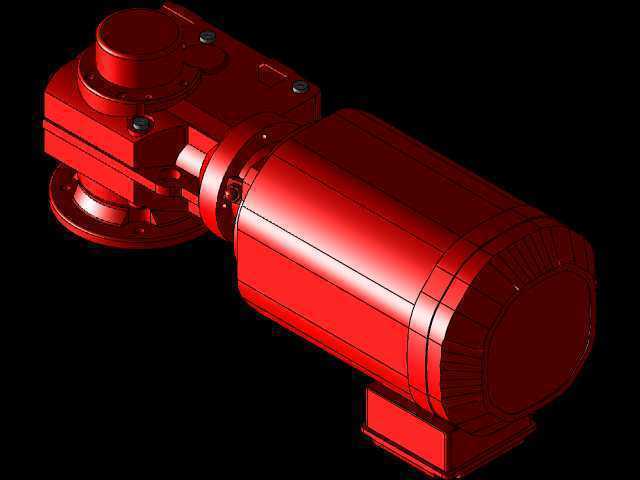

直角轴式齿轮减速传动装置结构

　　在各类工业生产线的动力传输环节，这类直角轴齿轮传动装置的应用覆盖范围极广，从包装生产线的辊道驱动、物流分拣线的带式输送动力输入，到食品加工设备的搅拌机构驱动、自动化仓储设备的升降机构动力源，都能见到这类集成式传动单元的身影。和分体式的电机加减速器组合不同，这类集成结构把驱动电机与齿轮减速段做了一体化的壳体整合，省去了现场安装时的联轴器对中工序，也避免了分体安装带来的同轴度误差引发的振动、轴承偏磨问题，在安装空间局促的设备布局场景下优势格外明显。

　　从功能特性上看，这类传动装置的核心作用是把驱动电机输出的高转速低扭矩动力，通过内部多级齿轮副的啮合传动，转换为低转速大扭矩的输出动力，同时通过直角轴的结构设计，改变动力传输的方向，让动力输出轴与电机主轴呈90度垂直布局，适配设备侧面安装、底部安装等特殊安装位的空间要求。内部齿轮副多采用硬齿面磨削加工工艺，齿面经过渗碳淬火处理，齿形精度能达到6级以上，既保证了传动过程中的扭矩传递效率，也能在长期满负载运行工况下控制齿面磨损量，延长整机的无故障运行周期。壳体采用一体化铸造成型工艺，筋条布局沿着内部轴承座的受力方向延伸，既提升了壳体的整体刚性，承受齿轮啮合产生的径向力与轴向力，也能通过壳体表面的散热筋增大散热面积，把齿轮啮合、电机运行产生的热量快速散发到周围环境中，避免长期高温运行导致的润滑油变质、轴承润滑失效问题。

　　设计这类传动结构的时候，首先要明确的是安装边界的尺寸约束，输出端的法兰安装孔位需要匹配通用的工业设备安装标准，止口尺寸公差控制在H7级精度，保证安装时的定位精度，避免输出轴连接的负载出现偏心。输出轴的轴伸长度、键槽尺寸要对应配套负载的连接要求，轴肩位置做圆角过渡，避免应力集中引发的轴断裂问题。电机端的接线盒位置设计在壳体侧面，预留足够的线缆弯曲空间，方便现场布线时的线缆接入，同时接线盒的密封结构满足IP54以上的防护等级，适配多粉尘、少量溅水的工业车间使用场景。内部的润滑油路设计要兼顾各个齿轮啮合点、轴承位置的润滑需求，卧式安装状态下的油位高度刚好浸没低速级大齿轮的齿根位置，既保证齿轮转动时能带起足够的润滑油飞溅到各个润滑点，也不会因为油位过高导致搅油损失增大、运行温升超标。

　　在实际选型适配过程中，还要关注不同速比对应的输出扭矩参数、径向负载承受能力，比如直接驱动辊筒的应用场景，输出轴需要承受输送带张紧带来的径向力，这时候选型就要核对输出轴的允许径向载荷，必要时选用加大轴承配置的型号，避免长期径向负载超标导致轴承过早损坏。安装时要注意安装面的平面度要求，固定螺栓的锁紧扭矩符合对应螺栓等级的规范，避免运行过程中螺栓松动引发的装置移位。日常运维过程中，首次运行满300小时需要更换一次内部润滑油，后续根据运行工况每1-2年更换一次同牌号的齿轮油，定期检查输出轴油封的密封状态，发现渗油及时更换油封，避免润滑油泄漏导致的齿轮干磨故障。

　　从结构细节上看，减速段的齿轮排布采用逐级减速的布局，高速级连接电机输出轴，采用小模数斜齿轮结构，传动平稳噪音低，低速级采用大模数锥齿轮或者斜齿轮结构，承受大扭矩输出的负载，各级齿轮轴都通过圆锥滚子轴承或者深沟球轴承支撑在壳体的轴承座内，轴承位置预留合理的轴向间隙，既避免热胀冷缩导致的轴承卡滞，也保证齿轮啮合的齿侧间隙在合理范围内，控制传动回程误差，满足部分需要精准启停的传动场景要求。电机部分的定子、转子与减速段共用同一壳体的后端定位，同轴度由加工时的一次装夹精度保证，相比分体组装的结构，传动同轴度更高，运行时的振动更小，适合在对运行噪音有要求的车间环境内使用。
