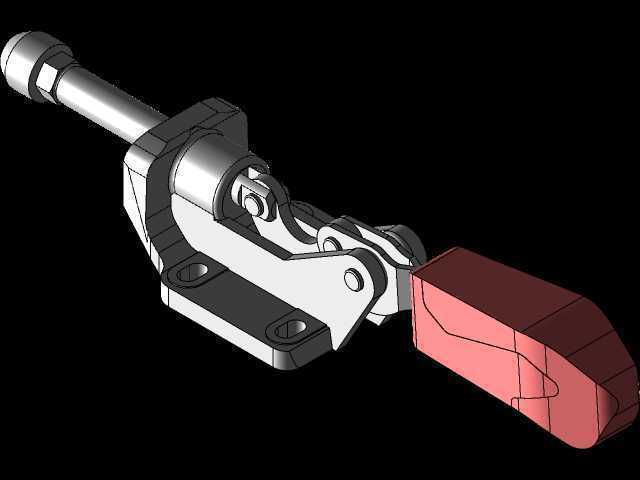

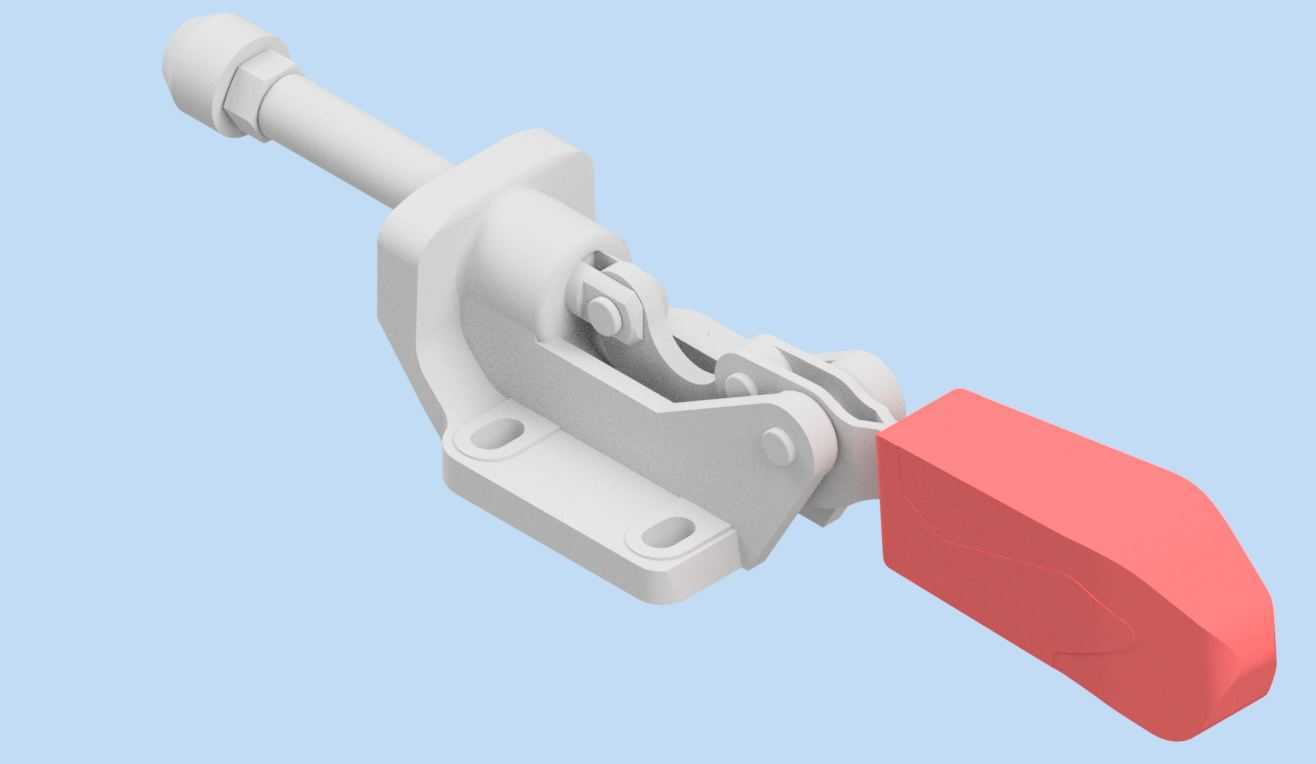

带安装底座推拉式快速压紧夹钳结构

　　在工装治具、小型装配工位、非标检测台架的日常作业里，这类带底座的推拉式肘节夹是出镜率极高的压紧元件，很多做线束压接、小型塑胶件定位、钣金件冲孔定位的场景里，都能见到它的身影。和常见的垂直压把、水平压把的快速夹不同，这款夹钳的施力方向是沿活塞杆轴向做直线推拉动作，压头伸出后依靠内部连杆机构的死点锁止特性实现持续压紧，不会因为作业过程中的振动、工件受力回弹出现松脱，相比螺纹旋紧的压紧方式，单次锁紧和松开的动作耗时不到一秒，能大幅降低批量工位的重复操作强度。

　　从结构设计逻辑来看，这款夹钳的底座采用了一体化铸造的承力结构，两个安装腰型孔对称分布在底座两侧，安装时可以根据工位的实际固定孔位做小范围的位置调整，不需要在工装板上反复配钻铰孔，适配性更强。底座和内部连杆的铰接位置都做了衬套嵌装的设计，长期反复扳动不会出现铰接孔磨损失旷的问题，维护时只需要定期在铰接点滴注少量润滑油即可，不需要整体拆解更换部件。操作手柄做了全包覆的防滑塑胶套，扳动时的握持触感偏软，即使操作人员手上沾有少量切削液、装配油脂，也不会出现打滑脱手的情况，手柄的扳动行程经过优化，从松开位置到锁死位置的转动角度控制在60度以内，不会和工位周边的其他定位块、检测元件产生运动干涉。

　　活塞杆的前端预留了外螺纹段，实际使用时可以根据被压紧工件的型面，选配橡胶压头、金属平压头、异型仿形压头，不需要对夹钳本体做任何二次加工就能适配不同的工件压紧需求，活塞杆的伸缩行程做了限位设计，最大伸出长度下内部的连杆不会脱出壳体，避免误操作导致夹钳解体。从安装边界来看，这款夹钳的底座安装孔距、整体高度、活塞杆中心高都做了统一的尺寸适配，可以直接替换同规格的其他品牌推拉式快速夹，不需要重新调整工装台的安装布局。在电子装配生产线的PCB板测试工位，这类夹钳常被用来快速压紧测试探针座，保证探针和测试点的接触压力稳定；在小型五金件的焊接工位，它可以快速固定待焊接的两个钣金片，避免焊接过程中工件移位导致焊缝偏移；在木工小件的打孔作业里，它也能用来把待加工木料压紧在工作台靠山上，防止打孔时木料被钻头带偏。

　　设计这款夹钳的三维结构时，需要重点关注连杆铰接点的位置公差，四个铰接轴的平行度偏差需要控制在0.05mm以内，否则扳动手柄时会出现卡滞、锁止不到位的问题，锁止状态下的连杆过死点量要控制在合理范围，过大会导致松开手柄时需要的扳动力过大，过小则会在受振动时自动松脱。壳体的壁厚设计要兼顾强度和轻量化，承力部位的壁厚不小于3mm，非承力的外观面可以做适当的减薄处理，降低整体的材料成本。手柄的塑胶套和金属手柄骨架之间要设计倒扣结构，避免长期扳动后塑胶套从骨架上滑脱。活塞杆的表面要做硬化处理，表面硬度达到HRC45以上，防止长期和导向孔摩擦出现拉伤，影响伸缩的顺畅度。

　　实际选型应用时，需要先核算工位需要的实际压紧力，这款夹钳的额定锁止压紧力可以满足大部分小型工件的定位需求，不适合用在大吨位冲压、重型工件装夹的场景，安装时要保证夹钳的施力方向和工件被压面垂直，避免出现侧向分力导致夹钳底座受额外弯矩，缩短使用寿命。如果用在有焊接飞溅的工位，可以在活塞杆表面加装简易的防尘护套，避免焊渣溅到活塞杆表面划伤镀层，导致伸缩卡顿。
