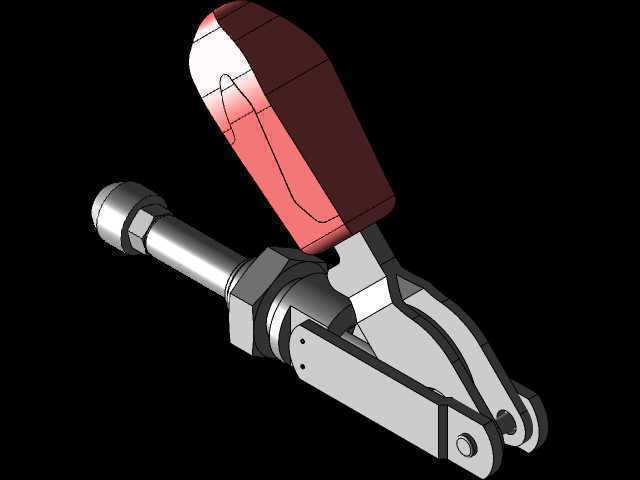

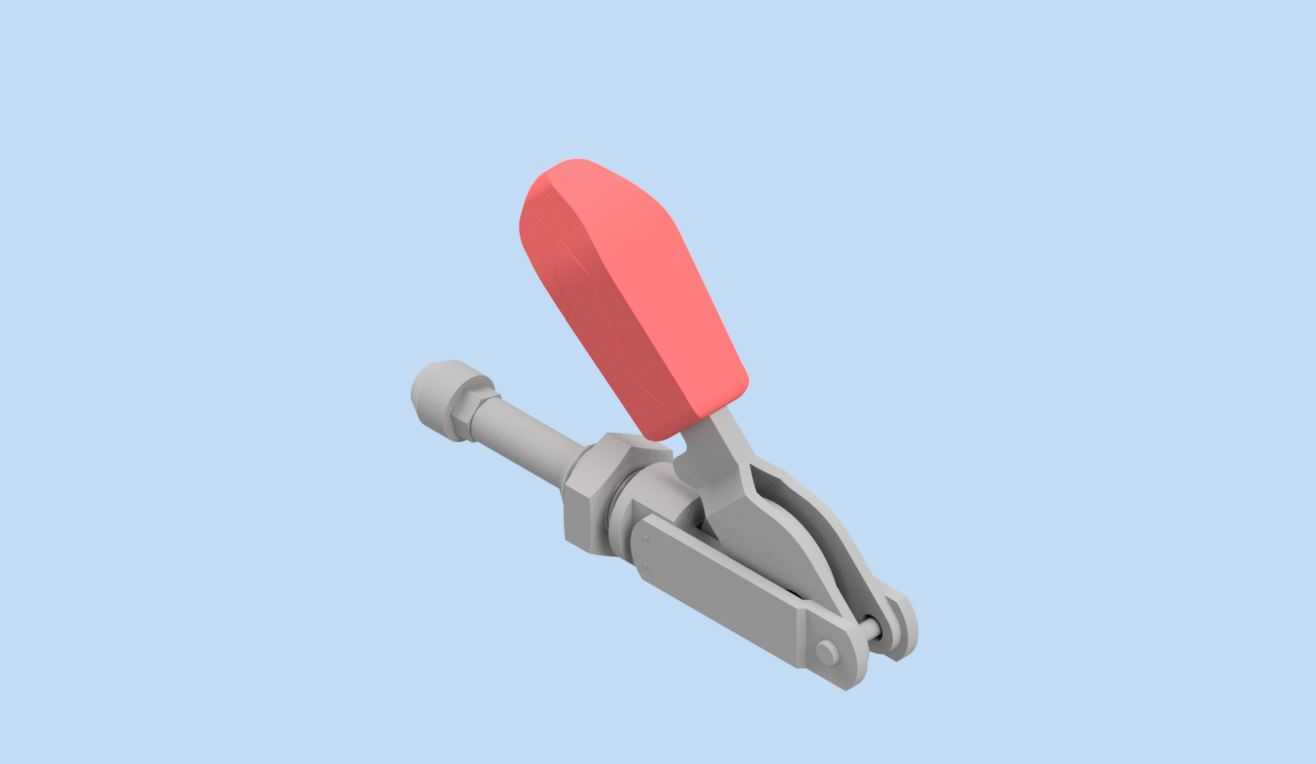

推拉式快速夹紧鱼雷夹工装结构

　　在工装夹具的实际应用场景里，这类推拉式夹紧结构常出现在小型工件的定位装夹环节，比如电子元器件组装工位的工件固定、小型五金件焊接时的位置锁定、木质工艺品加工时的坯料压紧，甚至是实验室测试台架上的样件固定，都能见到这类结构的身影。和常见的水平式、垂直式快速夹钳不同，这款鱼雷夹采用推拉式的施力路径，操作手柄沿杆体轴向斜向布置，按压手柄时，内部的连杆机构会带动前端的推杆做直线伸缩动作，配合端部的压头或者挡块，就能实现对工件的快速夹紧与释放，整个操作行程不需要额外的扳手或者紧固件辅助，单手握持按压就能完成动作，在频繁拆装工件的流水工位上，能大幅减少装夹辅助时间，提升单工位的作业效率。从结构设计的角度来看，

　　这款夹钳的核心是利用连杆机构的死点位置实现自锁，当手柄按压到夹紧位置时，内部的传动连杆会越过力的作用死点，此时即便工件受到加工过程中的振动、切削力反向作用，夹钳也不会自行松脱，不需要额外增加锁止结构就能保证装夹的可靠性。手柄部分采用符合人体工学的弧形轮廓，表面做了防滑的弧度处理，按压时的受力面贴合手掌虎口位置，长时间重复操作也不会产生明显的压痕，适合高频次的工位使用。杆体部分采用圆柱形的光杆结构，安装时可以直接穿过安装板上的对应通孔，通过杆体上自带的两个锁紧螺母就能调整夹钳的安装位置，以及推杆的伸出行程，不需要额外加工复杂的安装槽，适配不同厚度的安装基板，安装边界的容错率较高，不管是铝型材框架搭建的工装台，还是钢板焊接的专用夹具座，

　　都能快速完成装配。夹钳的铰接位置都采用了销轴连接，销轴和连杆孔之间预留了合理的配合间隙，既保证动作时没有卡滞，也不会因为间隙过大导致夹紧位置出现偏移，长期使用后如果出现磨损，只需要更换对应销轴就能恢复精度，维护成本很低。前端的推杆端部做了外螺纹设计，可以根据实际的装夹需求更换不同形式的压头，比如橡胶压头用来固定表面易划伤的工件，金属平压头用来压紧刚性较高的五金件，甚至可以换成挂钩形式的端头，实现对工件的拉拽固定，拓展了夹钳的使用场景。在实际选型时，需要重点关注推杆的有效行程、最大夹紧力，以及安装时的中心高度，这款夹钳的杆体直径属于常规的小型快速夹钳规格，适配大部分轻型装夹的需求，安装时两个固定螺母的间距可以根据安装板的厚度灵活调整，

　　不需要严格控制安装板的加工公差，对于小批量制作的非标工装来说，能降低加工环节的精度要求，减少工装的制作成本。在做三维结构设计时，这类夹钳通常会作为标准件直接导入装配体，不需要单独绘制每个零件的细节，只需要预留出对应的安装空间、操作手柄的活动空间，避免和周边的其他机构产生运动干涉即可，手柄抬起时的最大活动角度需要在装配时做干涉检查，保证操作人员按压手柄时不会碰到周边的设备或者工件。和螺纹夹紧的结构相比，这种快速夹钳的夹紧行程是固定的，不需要反复旋转螺母调整夹紧位置，一次调整好行程之后，后续装夹只需要按压手柄就能达到一致的夹紧力，对于同批次工件的装夹一致性有很好的保证，不会出现人工拧紧螺纹时力度不均导致的工件变形或者装夹不牢的问题。在一些需要快速更换工装的柔性生产线上，这类夹钳还可以配合快换安装板使用，不需要工具就能快速完成夹钳的位置调整，适配不同尺寸规格的工件装夹需求，整体结构没有复杂的液压、气动元件，完全依靠手动机械结构实现动作，不需要外接气源或者电源，在没有动力供给的简易工位上也能正常使用，可靠性远高于带动力源的夹紧机构，不会出现管路漏气、电路故障导致的夹钳失效问题。
