含固介质输送凹式涡流叶轮泵结构

　　在矿山尾矿输送、市政污水处理、食品加工浆料转运这类工况里，普通离心泵很容易因为介质里夹带的固体颗粒出现叶轮卡滞、流道堵塞、过流部件磨损过快的问题，凹式叶轮泵也就是常说的涡流泵，正是针对这类含固液体输送场景开发的泵型。从结构设计逻辑来看，这款泵的叶轮采用凹式后置布局，和常规闭式叶轮离心泵不同，叶轮并不直接伸入泵腔主流道，而是在泵腔后侧的凹腔内旋转，通过叶轮高速旋转带动腔体内流体形成强涡流，利用涡流的卷吸作用实现介质的输送，这种结构最大的优势就是流道通畅性极强，大直径的固体颗粒、长纤维类杂质都可以顺利通过泵腔，不会出现叶轮流道卡堵的问题，过流能力远优于同口径的普通离心泵。

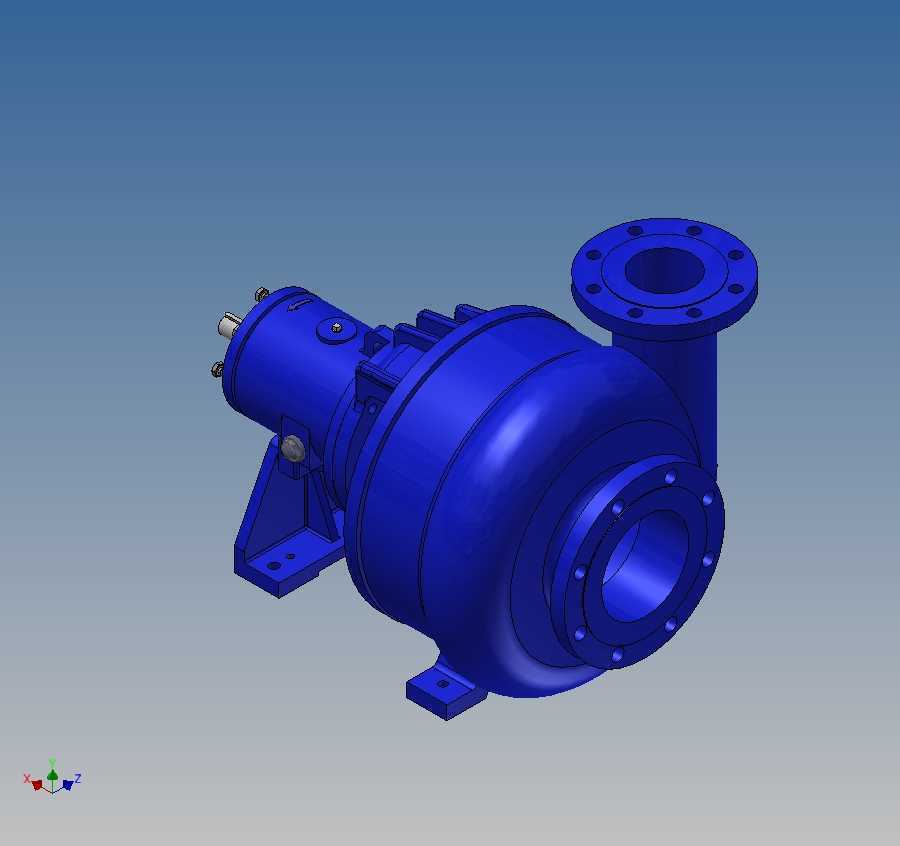

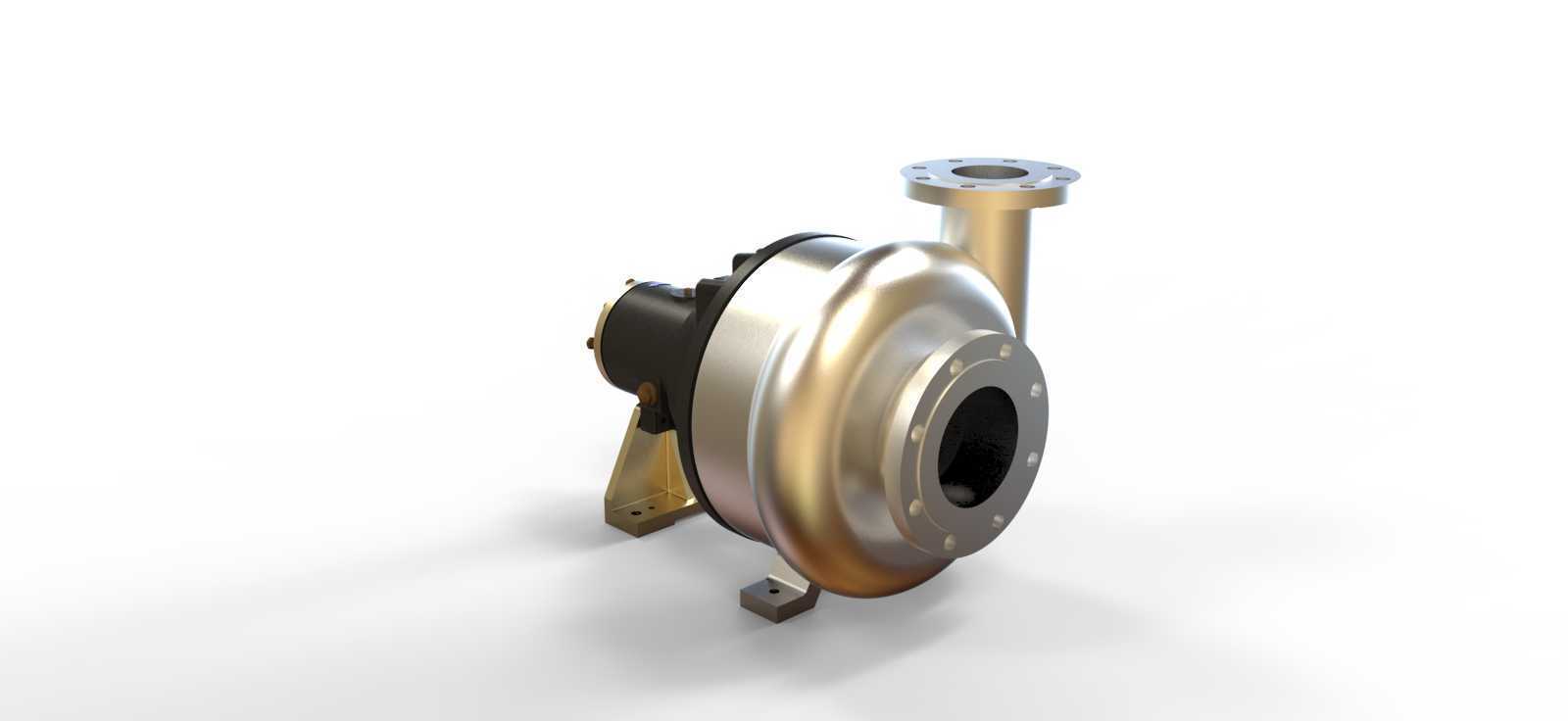

　　从安装边界来看，这款泵采用底脚式安装结构，泵体下方设置两个带安装孔的铸造支脚，安装时需要匹配混凝土基础或者钢制机架的安装孔位，支脚的加工平面需要保证水平度偏差不超过0.1mm/m，避免泵轴和驱动机对中时出现额外的偏载应力。泵的进出口采用法兰连接结构，顶部为垂直向上的出口法兰，前端为水平轴向的进口法兰，法兰的密封面采用凸面结构，配套对应压力等级的密封垫片即可完成管路连接，进出口法兰的通径匹配常规工业管路的标准尺寸，不需要额外做变径转接就能直接接入现有输送管路系统。

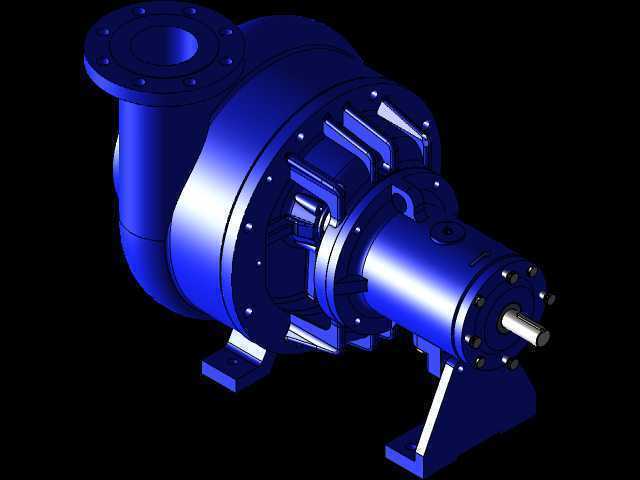

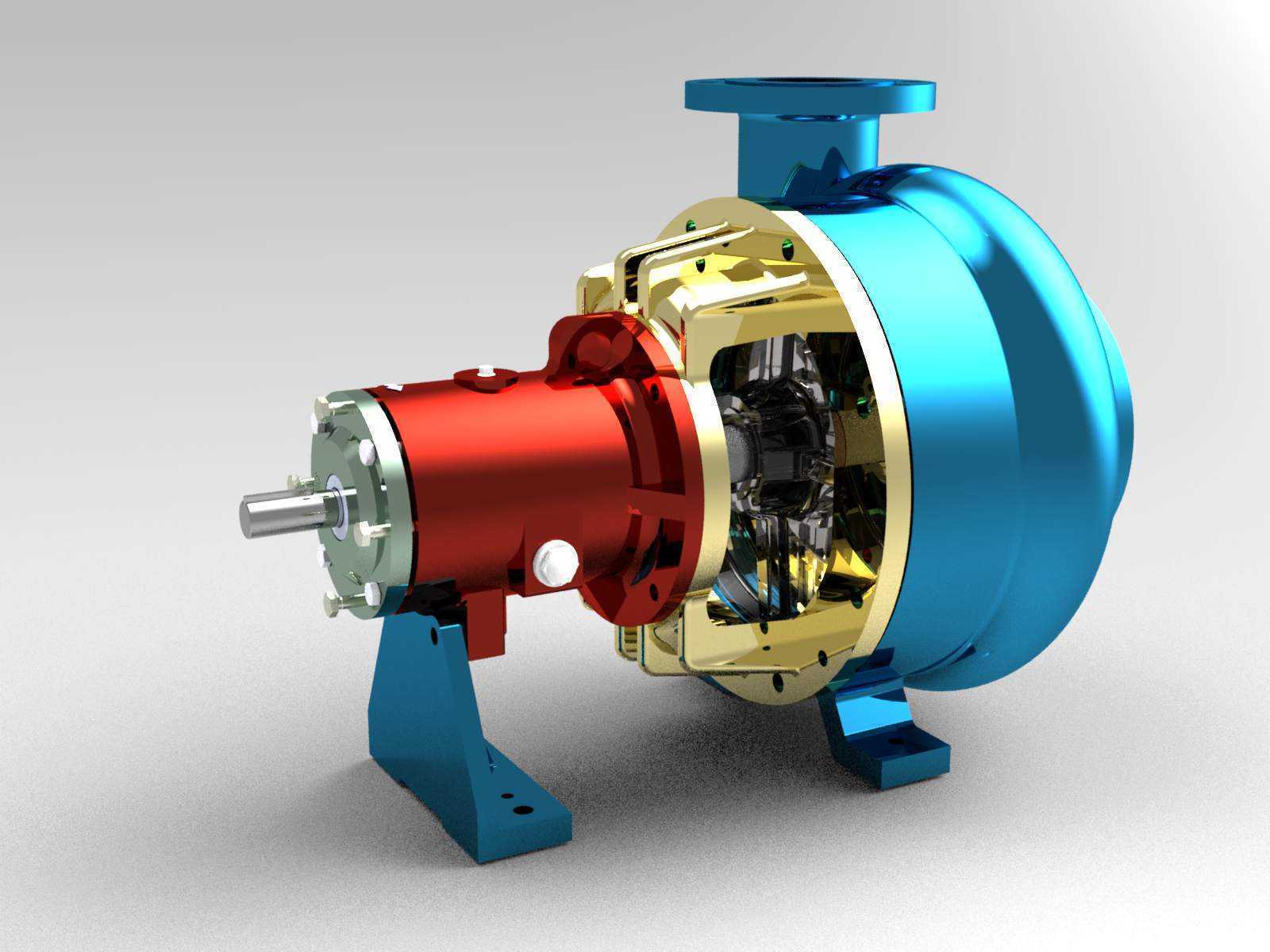

　　泵的转子部分采用悬臂式结构设计，叶轮安装在泵轴的前端，轴的后端通过联轴器和驱动电机连接，轴承组件布置在泵体和联轴器之间的轴承座腔内，采用脂润滑或者稀油润滑的滚动轴承支撑，能够承受泵运行过程中产生的径向力和部分轴向力，轴封位置可以根据输送介质的特性选择机械密封或者填料密封，输送含磨蚀性颗粒的介质时，还可以搭配带冲洗水接口的机封结构，避免颗粒进入密封摩擦副造成密封过早失效。泵体的过流部件采用厚壁铸造结构，针对磨蚀性工况可以选用高铬铸铁或者双相不锈钢材质，普通清水或者轻度污水工况采用普通铸铁即可满足使用寿命要求。

　　在实际选型应用时，这款泵的性能曲线比较平缓，流量波动时扬程变化幅度小，适合输送管路阻力不稳定的工况，比如沉淀池排泥、选矿厂矿浆输送这类流量会随介质浓度变化的场景，运行稳定性比普通离心泵更好。设计建模的时候，需要重点校核泵腔的涡室型线和叶轮凹腔的匹配关系，涡室的截面变化要符合流体在涡流状态下的流速变化规律，避免出现局部涡流死区造成的效率损失，同时要保证叶轮和泵腔之间的间隙均匀，间隙过大会造成容积效率下降，间隙过小则容易因为加工或者安装误差出现叶轮和泵体的刮擦。另外支脚的安装孔位置、进出口法兰的螺栓孔分布都要严格遵循对应的行业标准，保证现场安装时的互换性，不需要二次加工就能完成装配。

　　从日常运维的角度来说，这种凹式叶轮泵的易损件主要是叶轮、泵体衬板和轴封，因为叶轮后置，固体颗粒大部分时间是在泵腔的涡流区内运动，和叶轮的直接接触概率比普通离心泵低很多，所以叶轮的磨损速度更慢，更换周期更长，检修时只需要拆开泵体前端的泵盖，就可以直接更换叶轮和密封组件，不需要拆卸进出口管路和电机，现场维护的工作量很小。在建模过程中，还需要考虑泵体的壁厚均匀性，铸造圆角的设置要符合铸造工艺要求，避免出现壁厚突变造成的铸造缺陷，轴承座位置的加工精度要满足轴承的配合公差要求，保证泵轴运行时的同轴度，减少运行过程中的振动和噪音。
