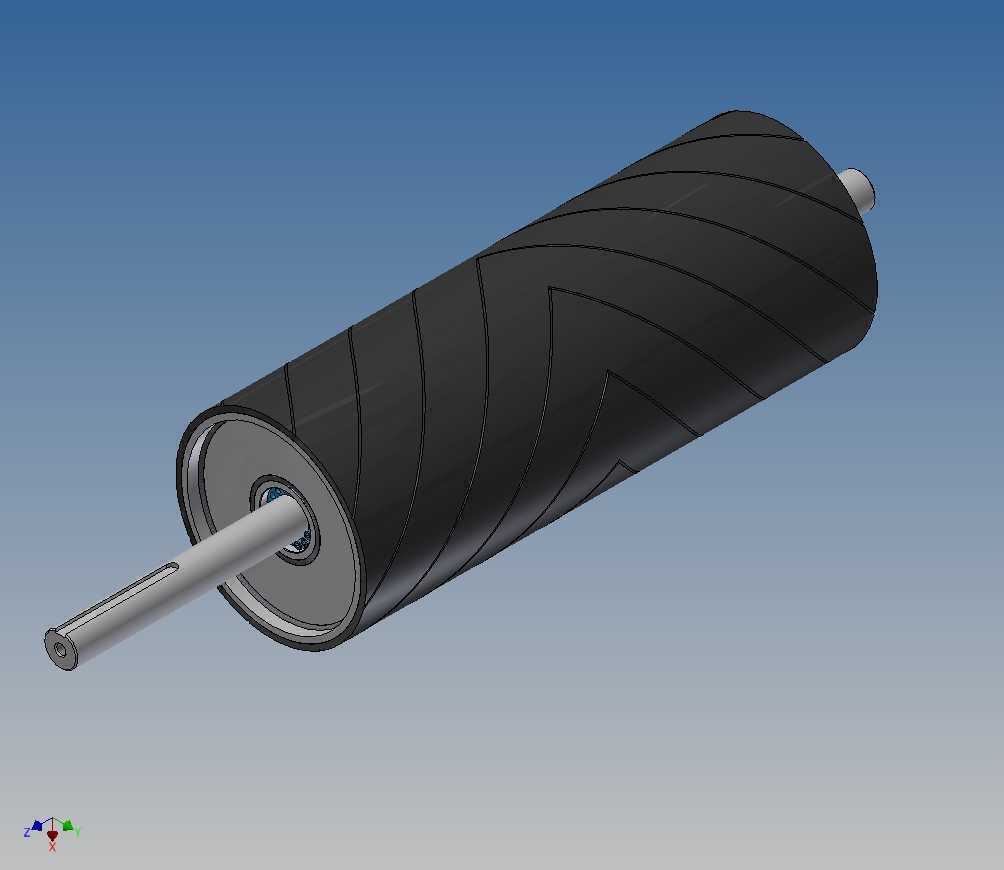

36英寸带人字沟槽输送带驱动辊结构

　　这款36英寸规格的输送带驱动辊，主要应用于带宽匹配的带式输送设备中，作为输送系统的核心动力传递部件，承担着将驱动端扭矩传递至输送带、带动带面承载物料完成连续输送的核心作用，常见于矿山散料输送、物流分拣线、生产流水线物料转运、港口散货装卸等需要长距离连续输送物料的工况场景。从结构设计来看，辊体表面加工有连续的人字排布沟槽，这种沟槽结构并非装饰性设计，而是经过实际工况验证的功能性结构：一方面可以增大辊面与输送带背面的接触摩擦力，避免重载启动、带面沾水沾尘时出现打滑丢转的问题，相比光面驱动辊，在同等张紧力下可提升约20%的摩擦传动效率，同时能减少输送带所需的预张紧力，降低输送带长期高张力运行带来的疲劳损伤，延长输送带使用寿命；另一方面，

　　人字沟槽的导向结构可以在运行过程中自动纠正输送带的轻微跑偏，当带面出现向一侧偏移的趋势时，沟槽的斜面会产生指向辊体中心的分力，将带面推回居中位置，减少输送线日常运维中调整跑偏的工作量。辊体的轴端采用阶梯轴设计，安装段加工有标准键槽，用于和驱动端的联轴器、减速机输出轴或者链轮实现周向固定，保证扭矩传递的可靠性，避免轴与传动件之间出现相对滑动磨损；轴的两端预留有轴承安装位，可匹配标准带座外球面轴承或者深沟球轴承，安装时可直接将轴承座固定在输送线的机架侧板上，安装边界清晰，不需要额外定制非标安装座，适配性较强。辊体与端盖的连接采用过盈配合加周向定位的结构，保证辊筒在长期承受交变载荷、启停冲击的工况下，不会出现辊体与轴之间的松动、

　　端盖脱落等问题；辊体内部为空心结构设计，在保证整体结构刚度、满足重载承载要求的前提下，尽可能降低了辊体自身的重量，减少驱动端的无用功率损耗，同时降低了安装过程中的吊装搬运难度。在设计选型时，36英寸的辊径对应适配的输送带宽度通常为900mm-1000mm区间，安装时需要保证辊体轴线与输送带运行方向的垂直度，误差控制在1mm/m以内，避免因安装偏斜导致的带面异常磨损、跑偏加剧等问题；轴端的键槽尺寸匹配标准平键规格，传动件的安装定位台阶尺寸也按照通用输送设备的安装规范设计，可直接替换同规格的老旧驱动辊，不需要对原有输送机架进行改造。表面的人字沟槽在加工时需要保证沟槽的深度、角度一致性，避免因沟槽加工误差导致带面受力不均，

　　出现局部磨损过快的问题；沟槽的边缘做了小圆弧倒角处理，避免尖锐棱边在长期运行中刮伤输送带背面的覆盖层，降低输送带的破损概率。这款驱动辊的结构设计充分考虑了输送设备的实际运维需求，所有易损配合面都按照通用标准设计，后期维护时可直接采购标准轴承、密封件等配件进行更换，不需要定制非标备件，能有效降低设备的全生命周期运维成本。在实际工况应用中，这类带沟槽的驱动辊相比光面辊，更适合输送距离较长、负载波动较大、工作环境存在粉尘或者水汽的场景，比如煤矿井下的顺槽输送线、砂石骨料场的成品料输送线、电商仓储的重载分拣输送线等，能够在较为恶劣的工况下保持稳定的传动性能，减少因打滑、跑偏导致的非计划停机。
