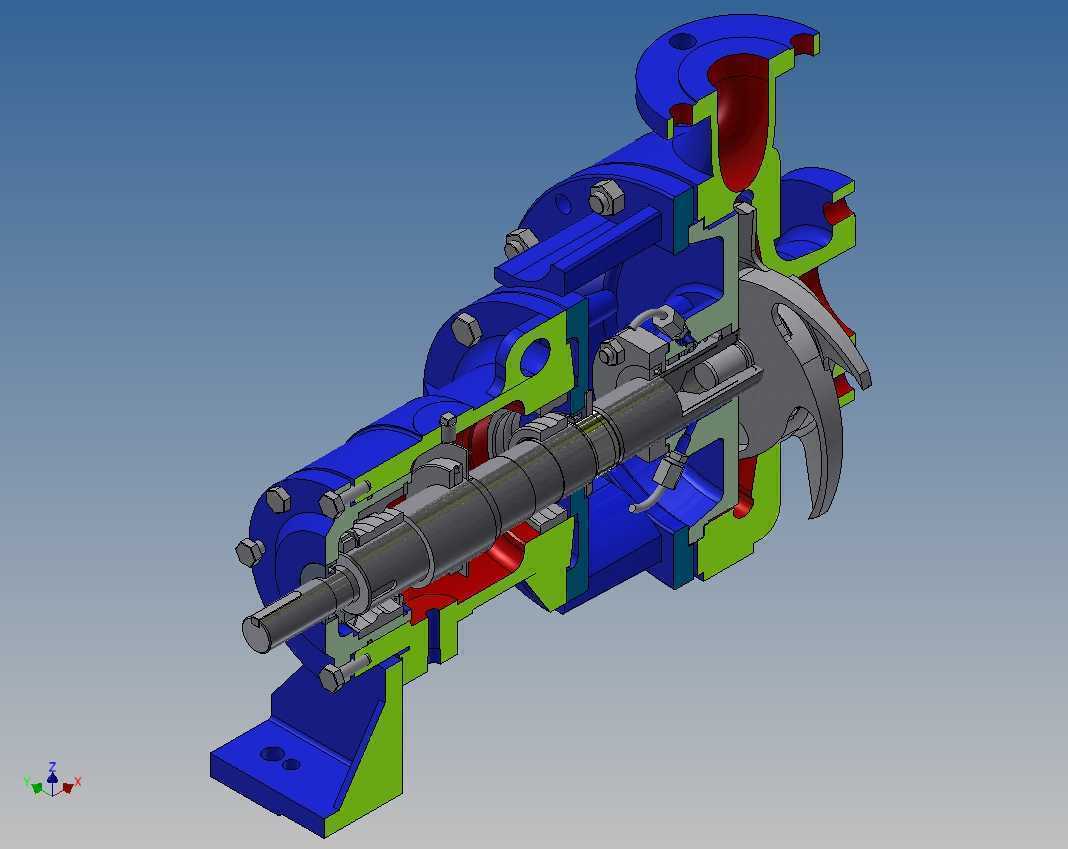

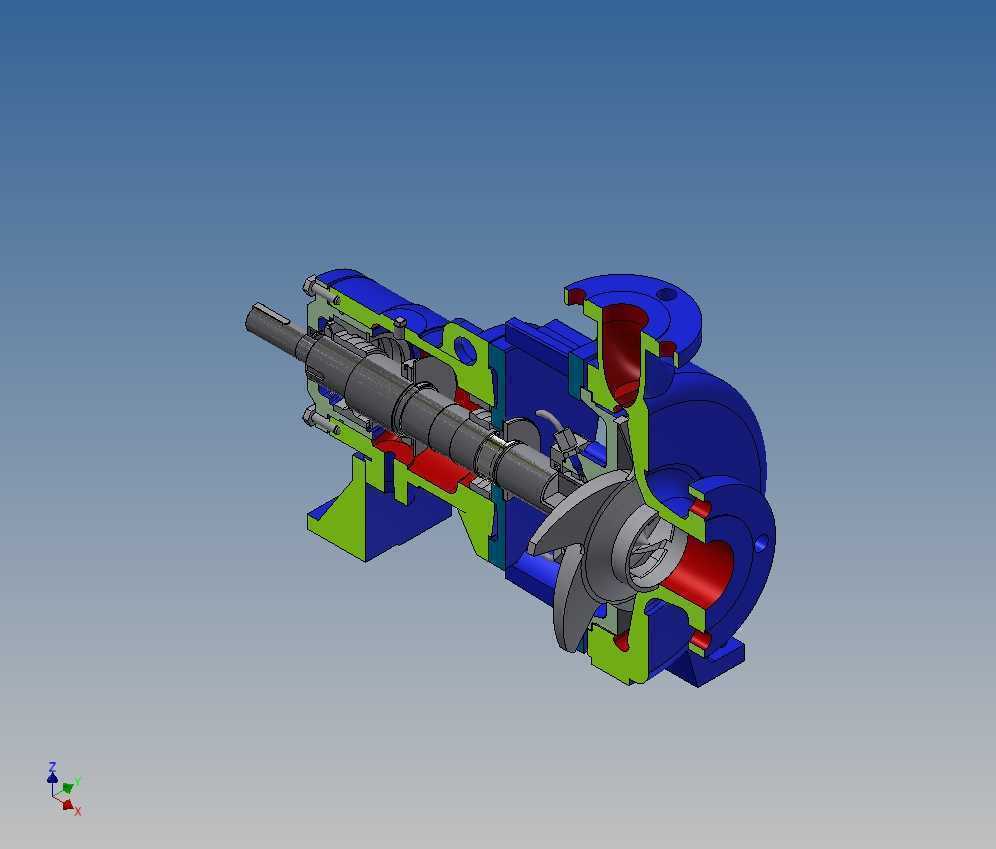

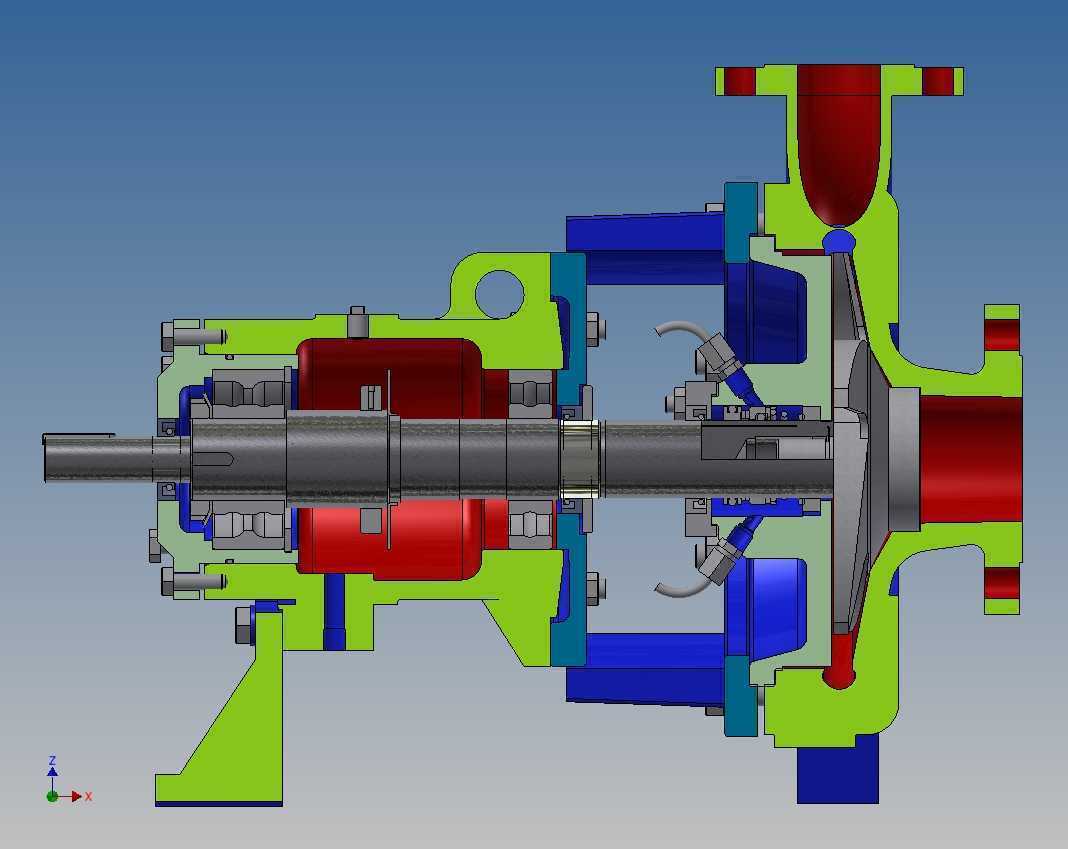

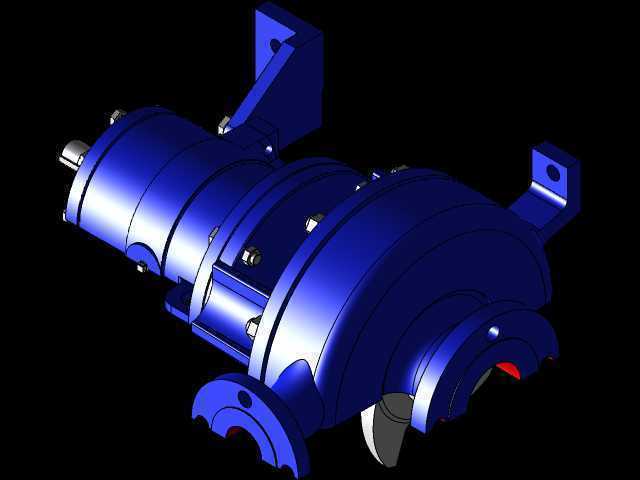

带双机械密封离心泵总成剖切结构展示

　　从剖切展示的结构来看，这款带双机械密封的离心泵总成，主要面向化工流程、市政供水、暖通循环这类对密封可靠性要求较高的流体输送场景，区别于普通单密封离心泵，双端面机械密封的配置能有效避免输送易挥发、带腐蚀性或者含微小颗粒介质时的泄漏风险，在实际工况中，这类结构常被用于输送不允许外漏的工艺介质，比如制药行业的纯化水输送、化工领域的弱腐蚀性介质循环，或是暖通系统里的高温热水循环，能大幅降低密封失效导致的非计划停机概率。

　　从结构设计逻辑来看，整个泵总成采用后开门式的装配结构，泵脚直接集成在泵体下半部分，安装时不需要拆解进出口管路就能抽出转子组件做维护，这一点在现场管线已经焊接固定的工况下实用性很强，能把日常检修的停机时间压缩到最短。过流部件的流道采用螺旋形压水室设计，剖切位置能清晰看到叶轮出口和压水室的对中位置，叶轮采用闭式结构，前后盖板的曲率匹配介质在叶轮内的流动轨迹，能减少水力损失，提升运行效率，叶轮和泵轴之间采用键连接加轴端锁紧的固定方式，避免高速运转时叶轮出现轴向窜动。

　　双机械密封的布置是这款泵的核心设计点，两道机械密封分别设置在泵腔靠近叶轮侧和轴承侧，密封腔预留了冲洗液接口位置，实际使用时可以根据输送介质的特性选择自冲洗或者外接冲洗方案，靠近叶轮侧的密封直接接触输送介质，外侧密封作为安全冗余，即使内侧密封出现微量泄漏，介质也会被限制在两道密封之间的腔体内，不会直接泄漏到外界环境中，同时密封压盖的定位止口和泵体的配合公差控制在H7/h6级别，保证密封端面的跳动量在允许范围内，延长密封的使用寿命。

　　转子组件的支撑采用两端滚动轴承的结构，剖切视图里能看到轴承的定位方式，靠近联轴器端的轴承承担径向载荷和残余轴向力，靠近叶轮端的轴承主要做径向支撑，轴承腔预留了油脂加注或者稀油润滑的通道，能根据泵的转速等级选择对应的润滑方式，泵轴的阶梯轴设计在密封位置、轴承位置、叶轮位置都做了对应的轴肩定位，每个配合段的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系振动超标的问题。

　　安装边界方面，泵脚的安装孔采用长圆孔设计，允许安装时存在少量的位置偏差，进出口法兰的尺寸匹配对应压力等级的管路法兰标准，不需要额外做转接法兰就能直接对接现场管线，整个泵的轴向尺寸从联轴器端到泵体进口端的长度控制在常规同参数离心泵的安装尺寸范围内，能直接替换同参数的老旧单密封离心泵，不需要改动现场的安装基础和管线布局。泵体上的排气、排液螺塞位置设置在泵腔的最高和最低点，开机前可以通过高点螺塞排净泵腔内的空气，避免气缚，停机检修时可以通过低点螺塞排净泵腔内残留的介质，减少检修时的介质泄漏。

　　从剖切展示的细节还能看到，泵体和泵盖之间的密封采用缠绕式垫片，配合螺栓的均匀预紧，能保证中压工况下结合面不会出现泄漏，叶轮口环和泵体口环之间预留了合理的间隙，既避免运转时出现动静摩擦，又能减少容积损失，提升泵的整体运行效率。整个转子组件做了动平衡校正，剩余不平衡量控制在G2.5级别以内，保证在额定转速下运行时的振动值符合行业标准要求，不会因为振动过大导致密封、轴承的提前失效。
