离心泵用集装式机械密封结构设计

　　在石油炼化、化工输送、市政给排水、电厂循环水系统等工业场景中，离心泵作为流体输送的核心动设备，其轴端密封的可靠性直接决定整套装置的连续运行周期。以往不少现场运维反馈，传统填料密封不仅存在3%-5%的介质泄漏损耗，长期运行还会磨损泵轴轴套，更换维护时需要拆解半联轴器甚至轴承箱，单次检修停机时间往往超过4小时，对于连续生产的化工装置而言，非计划停机带来的产能损失远高于密封件本身的成本。这套机械密封结构正是针对离心泵轴封的痛点做的结构优化，从实际安装运维的角度出发，采用了集装式的模块化设计思路，整套密封组件在出厂前就完成了动环、静环、弹簧补偿机构、辅助密封圈的预装与压力测试，现场安装时不需要运维人员反复调整弹簧压缩量，只需要将整套组件套入泵轴，拧紧轴套上的紧定螺钉，再将密封腔体端盖的螺栓按对角顺序紧固到规定扭矩即可，相比传统散装式机械密封，安装失误率能降低70%以上，新手运维人员经过简单培训就能完成更换作业。

　　从结构功能来看，这套密封的核心密封面采用了高硬度耐磨材质配对，动环与静环的密封端面经过高精度研磨，平面度控制在0.0009mm以内，正常运行时两个端面之间会维持一层厚度1-3μm的介质液膜，这层液膜既可以起到润滑密封面、降低摩擦温升的作用，又能阻止泵腔内的高压介质向外泄漏。补偿机构采用了多组小弹簧均匀周向布置的结构，相比单弹簧结构，这种布置方式在轴出现小幅径向跳动或者轴向窜动时，能给密封端面提供更均匀的轴向补偿力，不会出现单侧压力过大导致的密封面偏磨问题，适配离心泵运行时常见的0.2mm以内的轴窜动量。辅助密封部分根据输送介质的不同可以适配不同材质的O型圈，输送清水类常温介质时采用丁腈橡胶材质，输送腐蚀性化工介质时可以更换为氟橡胶或者全氟醚材质，密封腔体外侧还设置了防转销结构，避免静环随轴转动导致密封面异常磨损。

　　从安装边界尺寸来看，这套密封的轴套内径适配离心泵常用的直径区间，轴套与泵轴的配合采用H8/h7的间隙配合，安装时不需要加热轴套，涂抹少量润滑脂就能顺利推入，不会刮伤轴套表面的密封圈。密封腔体端盖的连接螺栓孔采用了标准的跨中布置方式，适配国内大多数IS型、IH型离心泵的密封腔体安装尺寸，不需要对原有泵体的密封腔做二次加工就能直接替换原有密封结构。密封组件的轴向总长度控制在合理区间，安装时不会和泵腔内侧的叶轮背帽或者外侧的轴承压盖产生干涉，对于部分已经做过叶轮车削调整的离心泵，也可以通过调整轴套上紧定螺钉的位置来适配实际的安装距离。

　　在实际运行特性上，这套密封的端面比压经过反复验算，控制在0.3-0.6MPa的合理区间，既不会因为比压过大导致密封面摩擦热过高、出现液膜汽化干磨的问题，也不会因为比压过小导致密封面在介质压力波动时被推开、出现大量泄漏。密封运行时的摩擦功率损耗仅为传统填料密封的1/5左右，长期运行能降低不少泵组的无用功耗。针对离心泵常见的抽空、气蚀工况，这套密封的补偿弹簧刚度做了匹配优化，当泵腔内出现短时负压导致密封面两侧压力波动时，弹簧能快速推动动环补偿位移，避免密封面瞬间打开出现泄漏后无法复位的问题。另外密封结构上预留了冲洗液接口，对于输送含固体颗粒的介质场景，可以外接清洁冲洗液，在密封腔内侧形成正向冲洗流道，阻止固体颗粒进入密封端面，避免颗粒划伤密封面导致密封失效，能大幅提升含杂质介质工况下的密封使用寿命。

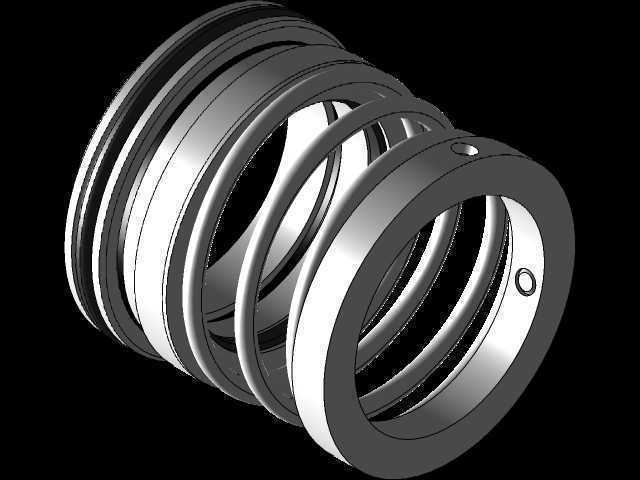

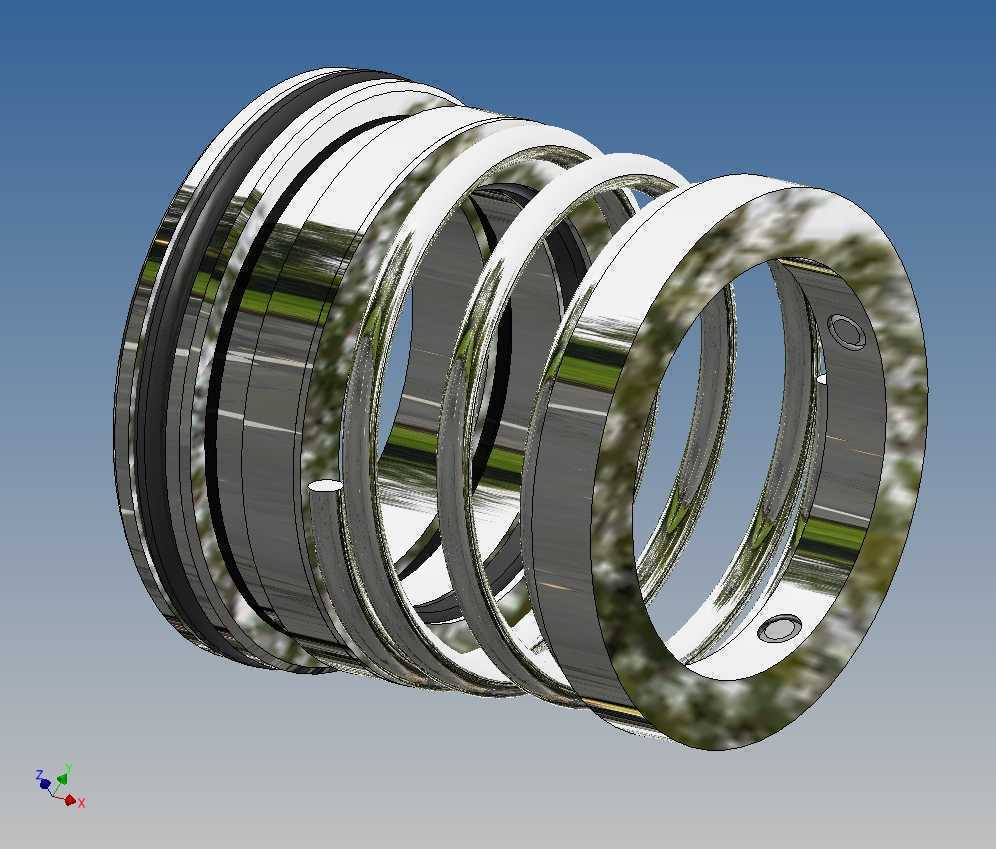

　　建模过程中，所有零件的配合公差都严格按照机械密封的行业标准设定，动环与轴套的配合、静环与端盖的配合都预留了合理的密封圈压缩量，既保证密封性能，又不会因为压缩量过大导致O型圈出现永久变形。模型中所有的圆角、倒角都按照实际加工工艺做了还原，没有出现加工无法实现的尖锐棱角，弹簧的旋向、防转销的位置都和实际产品保持一致，结构设计人员可以直接参考这个模型完成适配不同泵型的密封结构改型，也可以用于离心泵检修培训的结构演示，帮助运维人员理解机械密封的工作原理与安装要点。
