剖视结构内燃机活塞三维设计

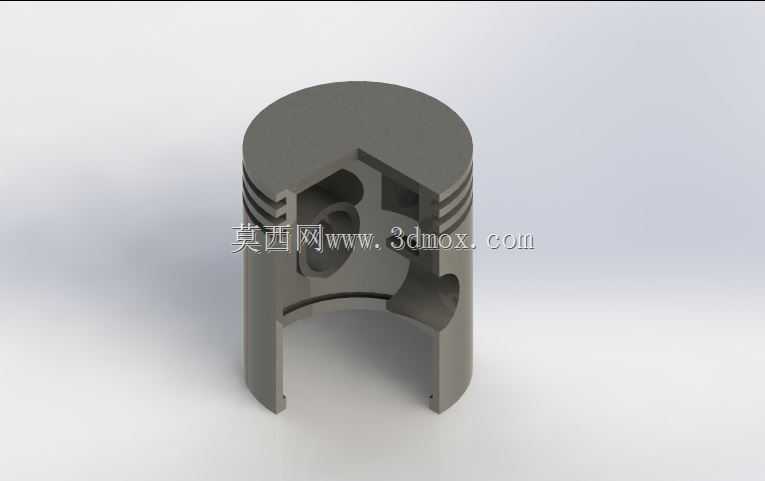

　　这款活塞采用半剖视的结构呈现方式，能让结构设计人员直观观察到内部的销座、加强筋以及内腔成型结构，无需拆解实体样件就能理清各部分的壁厚分布与力流传递路径。从实际应用场景来看，这类活塞主要适配小排量往复式内燃机，可用于通用动力机械、小型工程机械的动力单元，也可作为教学演示用具，帮助初学者理解内燃机核心运动部件的构造逻辑。活塞的头部设置了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免做功行程的燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。环槽的加工精度直接影响整机的密封性能与机油消耗率，设计时需要预留环的受热膨胀间隙，同时保证环槽侧面的平面度，

　　避免环在工作过程中出现卡滞、偏磨的问题。活塞的销座部位采用了加厚的加强结构，与活塞销配合的孔位设置了合理的倒角，既方便活塞销的压装，也能减少应力集中，避免发动机在高负荷爆震工况下销座出现开裂故障。内腔的弧形过渡设计一方面是为了降低活塞整体重量，减少往复运动的惯性力，降低曲轴连杆机构的动载荷，另一方面也能优化活塞的散热路径，让头部吸收的燃烧热量能更快通过销座传递给活塞销，再通过连杆、机油带走热量，避免活塞顶部过热出现材料强度下降、烧蚀的问题。从安装边界来看，活塞的裙部设计为椭圆形变椭圆结构，冷态下裙部与气缸壁保留合理的配合间隙，热态下裙部受热膨胀后能形成均匀的配合面，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现拉缸故障。

　　裙部的开槽结构能进一步调整裙部的膨胀量，适配不同的工作温度区间。设计过程中需要反复校核活塞的压缩高度，这个尺寸直接影响发动机的压缩比，压缩比偏差过大会导致整机动力输出不足或者爆震倾向加剧，同时还要校核活塞销孔的中心高度，保证连杆运动过程中不会与活塞内腔、气缸壁发生运动干涉。活塞顶部的燃烧室形状与对应机型的气缸盖燃烧室匹配，能组织合理的进气涡流，让燃油与空气混合更充分，提升燃烧效率，降低尾气排放中的污染物含量。在建模过程中，各部位的圆角过渡都需要严格按照工艺要求设置，比如头部与裙部的过渡圆角、销座与裙部的连接圆角，这些位置都是应力集中的高发区域，圆角过小会在交变载荷作用下产生疲劳裂纹，最终导致活塞断裂失效。另外活塞的壁厚分布采用了渐变设计，头部壁厚略厚以承受燃烧压力，裙部壁厚适当减薄以降低重量，同时兼顾铸造工艺的成型要求，避免出现壁厚差过大导致的铸造缩松、气孔缺陷。
