机器人传动用阶梯花键轴结构设计

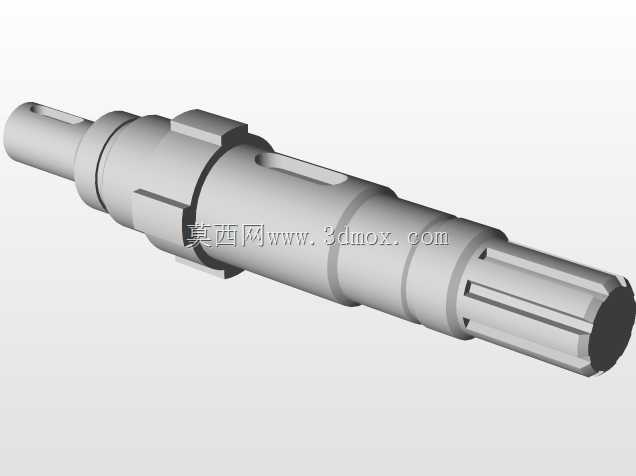

　　这款轴类零件主要应用于工业机器人关节传动链路中，作为动力传递的核心承载构件，承担着将伺服电机输出扭矩传递至末端执行机构的作用，同时需要承受传动过程中产生的径向载荷与交变弯曲应力，是机器人关节模组中保障传动精度与运行稳定性的关键零件。从结构设计来看，该轴采用多阶梯变径结构，不同轴段分别对应不同的装配功能：两端设置的花键结构用于和传动轮毂、关节摆臂的内花键套配合，相比普通平键连接，花键配合的齿面接触面积更大，承载能力更强，同时对中性更好，能够有效降低高速传动过程中的偏载磨损，保障关节回转精度。中间的凸台轴肩作为轴向定位基准，在装配时可抵靠轴承内圈端面，实现轴系的轴向位置固定，无需额外加装定位套即可完成轴承的轴向限位，

　　简化了关节内部的装配工序。轴身上开设的键槽与径向孔结构，分别用于配套平键传递扭矩、安装锁紧销实现周向防松，避免正反转切换过程中配合件出现相对窜动。设计过程中，各轴段的直径差严格按照轴肩定位的标准高度设置，既保证定位面的接触面积足够，又避免轴肩过高导致的应力集中问题，所有轴段过渡位置均采用圆角过渡，圆角半径根据相邻轴段的直径差匹配，在不影响装配的前提下尽可能增大圆角半径，降低交变载荷下的应力集中系数，提升轴的疲劳寿命。花键部分采用矩形花键设计，齿侧定心的配合方式能够保证装配后轴与轮毂的同轴度，适配机器人关节反复启停、正反转切换的工况需求，花键齿的端部设置有导入倒角，方便装配时快速对准内花键，减少装配过程中的齿面磕碰损伤。

　　从安装边界来看，该轴的各轴段长度与直径尺寸严格匹配机器人关节内部的轴承、密封件、传动轮毂的安装空间，两端轴颈的尺寸公差按照IT6级精度设计，适配深沟球轴承或者角接触轴承的内圈配合要求，表面粗糙度控制在Ra0.8以下，降低轴承装配后的跑合磨损，保障轴系的回转精度。轴的整体同轴度、各定位轴肩的端面跳动公差均按照精密传动轴类的要求设定，避免装配后出现轴系偏摆，导致机器人关节定位精度下降。在实际应用场景中，这类轴件多用于桌面级六轴机器人的小臂关节或者腕部关节，这类关节的安装空间紧凑，同时对传动精度、响应速度有较高要求，该轴的集成化结构设计将多个配合功能集成在单根轴件上，减少了关节内部的零件数量，缩小了关节模组的整体体积，

　　同时减少了多零件装配带来的累积误差。选材方面适配常用的40Cr调质处理工艺，表面花键与轴颈位置可根据载荷需求进行高频淬火处理，提升表面硬度与耐磨性，芯部保持足够的韧性以承受冲击载荷。设计时还考虑了维护便利性，轴端设置的中心孔既可以作为加工时的定位基准，也可以在后期维护时作为拆卸工装的受力点，方便将轴从轴承座中顶出，无需敲击轴身即可完成拆卸，避免拆卸过程中造成轴面或者配合件的损伤。各配合面的尺寸公差与形位公差设置充分考虑了加工工艺性，普通数控车床即可完成大部分轴段的车削加工，花键部分可采用滚齿或者铣削工艺加工，无需特殊的定制刀具，降低了零件的加工成本与加工周期，适配小批量试制与批量生产的不同需求。
