机器人关节连接支座结构设计

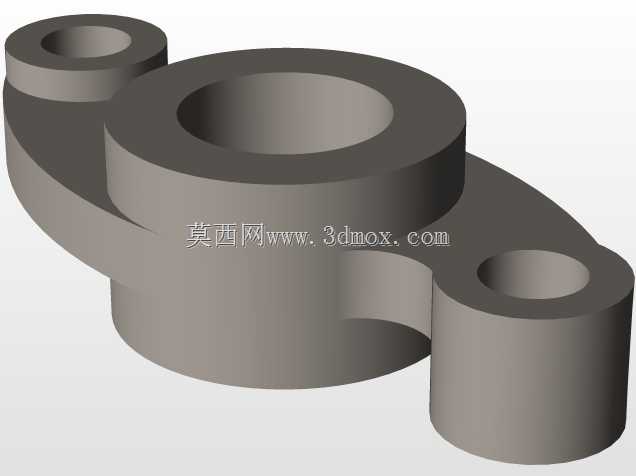

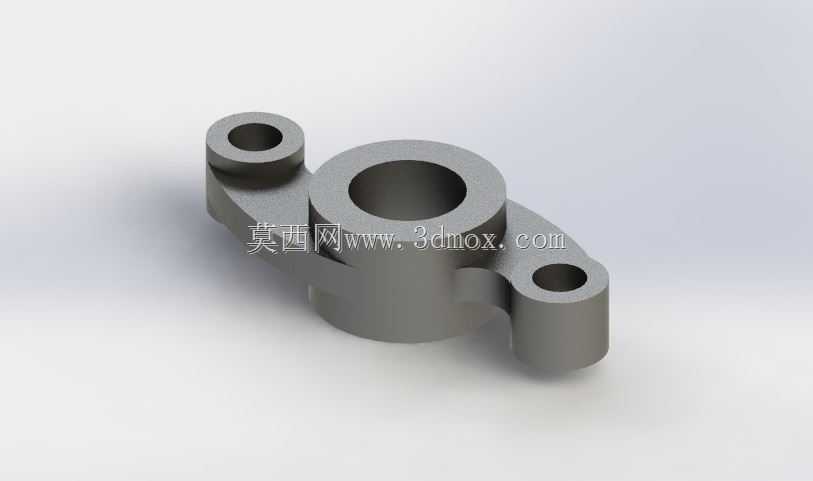

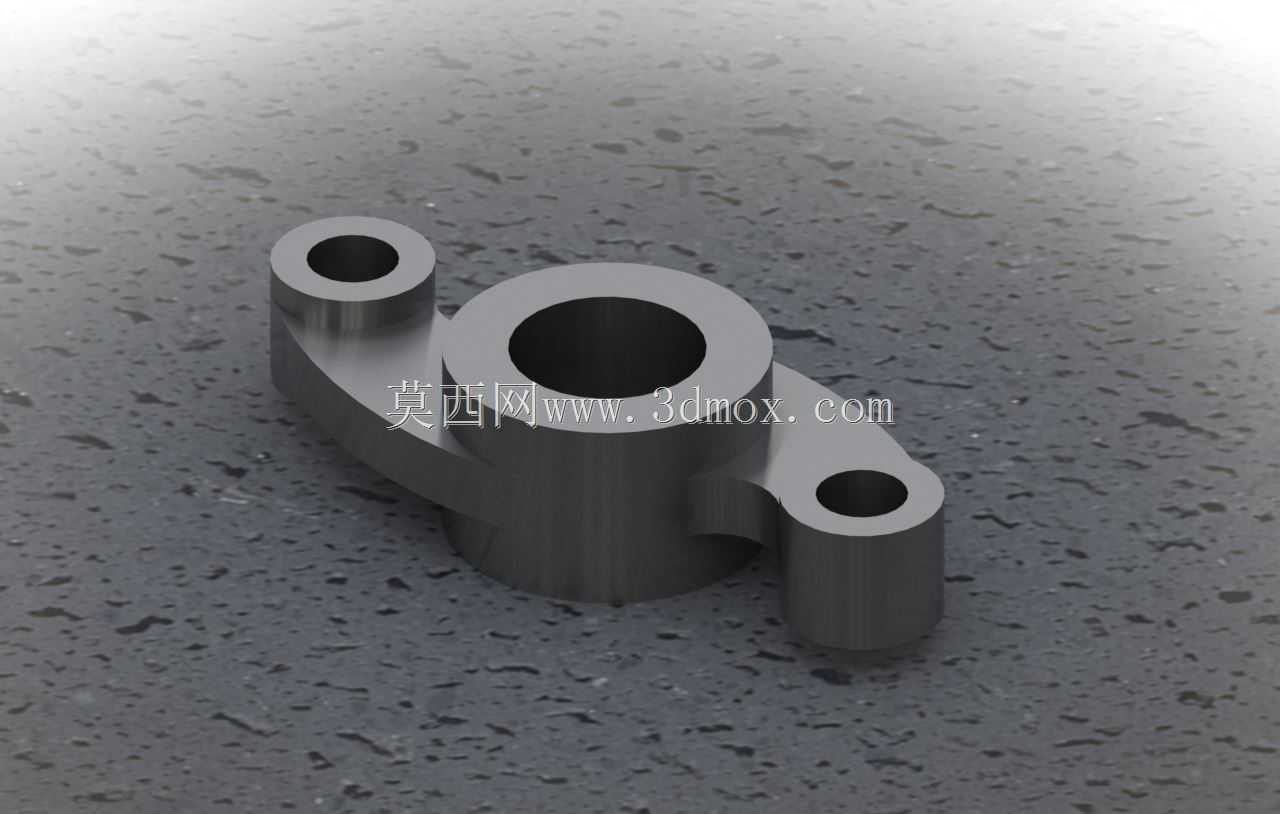

　　这类带多安装耳的筒式铰接支座，在工业机器人的小臂关节、末端执行器连接位应用十分普遍，日常做机器人结构迭代时经常会碰到这类零件的选型或改型需求。从结构功能来看，中间的大直径通孔是核心铰接位，用来穿装铰接销轴或者回转支撑轴，工作时要承受关节摆动带来的径向载荷与交变扭矩，所以孔壁的同轴度、圆柱度公差一般会控制在IT7级以内，孔的端面还要做锪平处理，保证和配套轴套、端盖的贴合面没有翘曲间隙，避免受力后出现偏磨。两侧对称分布的带孔安装耳，是用来和相邻连杆做螺栓紧固连接的，两个耳孔的中心距公差直接影响装配后的连杆平行度，设计时通常会把中心距公差控制在±0.02mm范围内，耳片的厚度要根据整机负载做强度校核，常规负载10kg以内的桌面级机器人，耳片厚度取8-10mm即可满足抗弯需求，大负载工业机器人的同类型支座则需要做有限元应力分析，在耳片根部做圆角过渡来降低应力集中系数。

　　设计这类零件的时候，首先要匹配关节的运动包络边界，支座的外轮廓不能超出关节摆动时的安全空间，避免运动过程中和周边的线束拖链、相邻构件发生干涉。比如做六轴机器人第三关节的连接支座时，要先核算关节±135度摆动范围内，支座外沿和大臂壳体的最小间隙，预留至少2mm的安全余量，防止加工装配误差带来的运动卡滞。安装耳的开孔方向要和螺栓装配路径匹配，保证装配时扳手有足够的操作空间，不能出现螺栓无法穿装、拧紧工具没有作业空间的设计缺陷。中间主孔的两端通常会设计沉槽，用来镶嵌自润滑铜套或者薄壁轴承，沉槽的深度要和衬套的法兰厚度匹配，保证衬套压装后端面和支座端面齐平，不会突出影响端盖安装。

　　从实际使用场景来说，这类支座除了工业机器人关节，在自动化生产线的连杆翻转机构、工装夹具的铰接位、包装机械的摆臂连接位也能通用，属于典型的多场景通用铰接支撑构件。零件的材质一般选用6061铝合金做硬质阳极氧化处理，兼顾轻量化和耐磨需求，有高负载要求的场景则会选用45号钢做调质处理，表面发黑防锈。设计建模的时候，要注意三个孔的轴线平行度公差，主孔和两侧耳孔的轴线如果出现平行度超差，装配后会出现关节转动卡滞、螺栓受附加剪切力的问题，长期运行会导致螺栓断裂或者孔位磨损失效。另外支座的底部和主孔垂直的端面，是和关节驱动壳体的贴合面，这个面的平面度要控制在0.01mm以内，保证装配后支座的安装姿态准确，不会出现关节轴线偏斜，影响机器人的重复定位精度。

　　做这类零件的三维建模时，要先确定主孔的公称直径，根据配套的铰接轴尺寸选定配合公差，一般采用H7/g6的间隙配合，保证转动灵活又不会有过大的窜动。两侧耳孔的位置要根据相邻连杆的安装孔位做匹配，耳孔的直径通常比配套螺栓大0.2-0.5mm，用来补偿装配时的位置误差。零件的所有棱边都要做C0.5的倒角处理，去除加工毛刺，避免装配时割伤操作人员或者损坏密封件。在主孔和耳片的连接位置，要做R2-R3的过渡圆角，不要做成直角结构，直角位置在热处理或者受力时容易产生应力集中，导致零件开裂。如果是用于洁净车间的机器人，还要在支座表面做抛光处理，减少积尘死角，方便日常清洁维护。
