同轴式双端传动连接轴组件结构

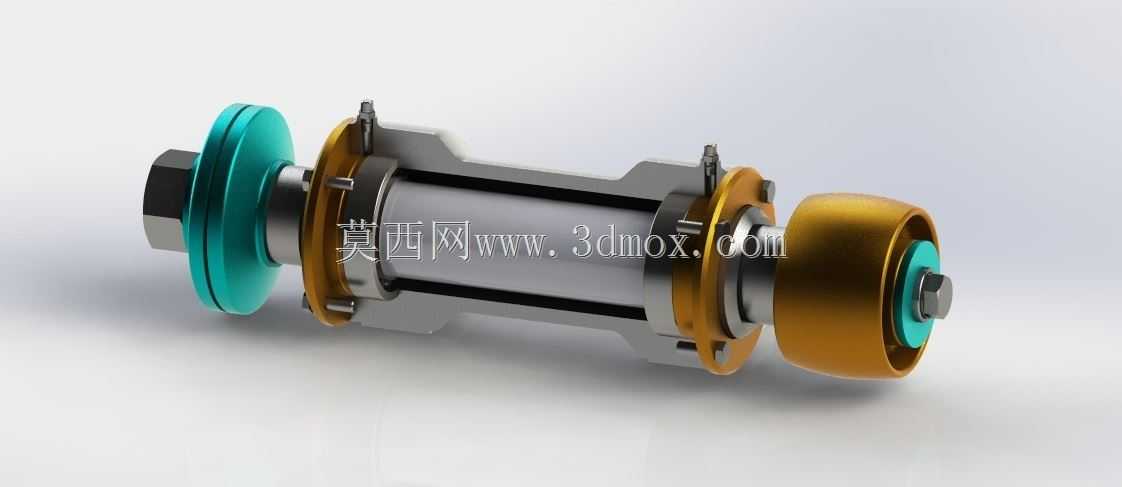

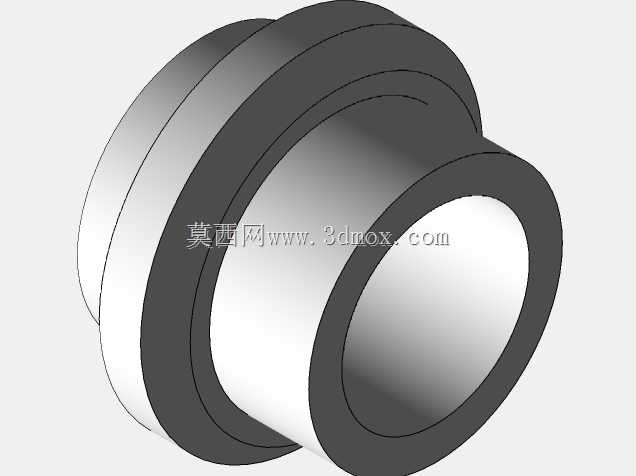

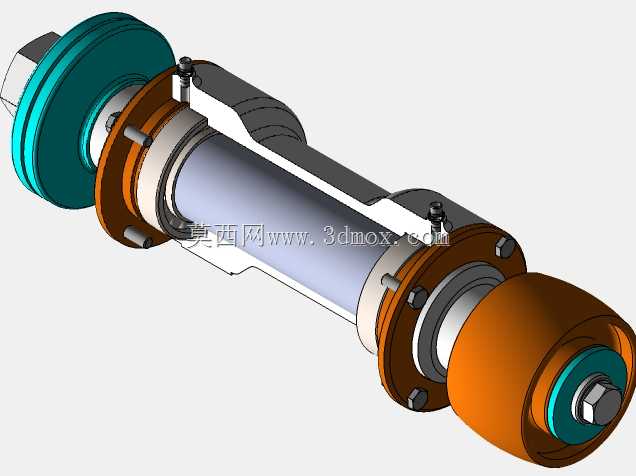

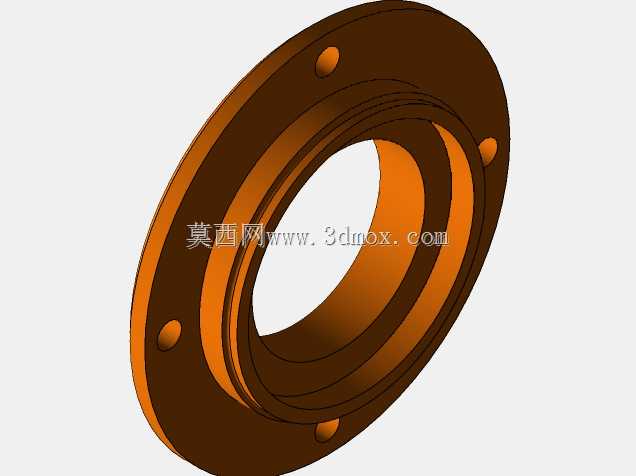

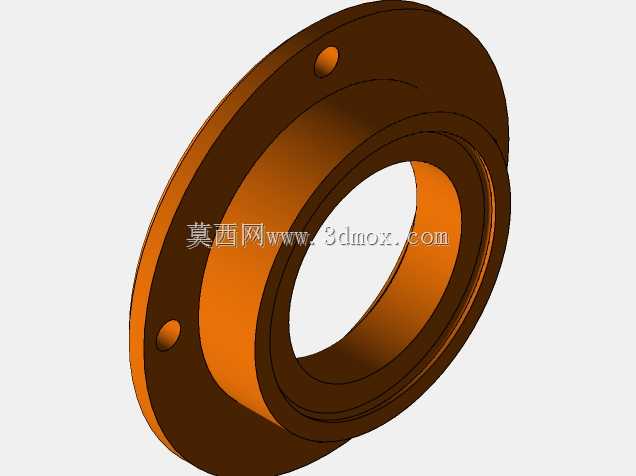

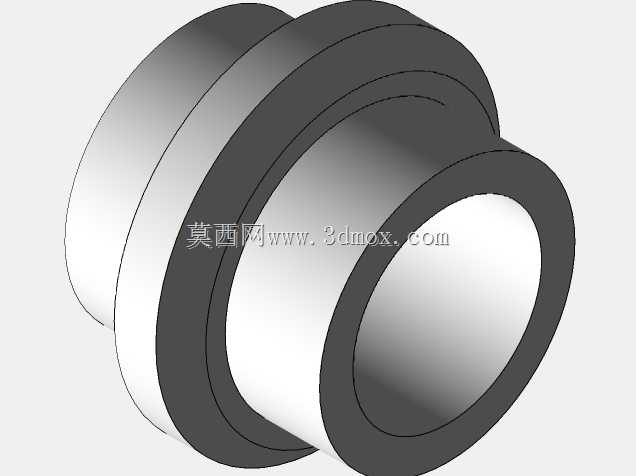

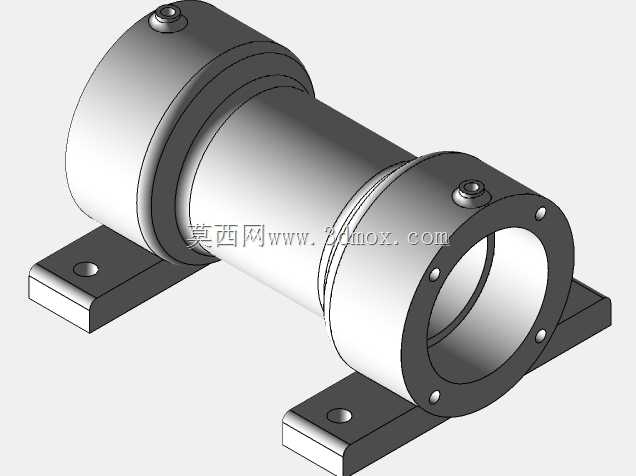

　　在各类中小型动力传输场景中，这类同轴式双端传动连接轴组件常被布置在动力输出端与执行负载端之间，承担扭矩传递、两端轴系对中补偿、运行缓冲的核心作用，常见于轻工输送设备、小型自动化生产线、专用机床辅机的动力链路中，替代传统刚性联轴器无法补偿安装偏差的缺陷，同时相比弹性套柱销联轴器具备更高的扭转刚度，适配中低转速、恒定扭矩输出的传动工况。从结构设计逻辑来看，该组件采用对称式双端法兰连接布局，中间主体为空心轴结构，在保证整体抗扭截面系数满足额定扭矩传递要求的前提下，有效降低了轴系整体自重，减少两端支撑轴承的径向载荷，提升长周期运行的轴承使用寿命。两端的连接法兰采用分体式压盖结构，通过周向均布的紧固螺栓实现法兰与中间轴体的刚性连接，

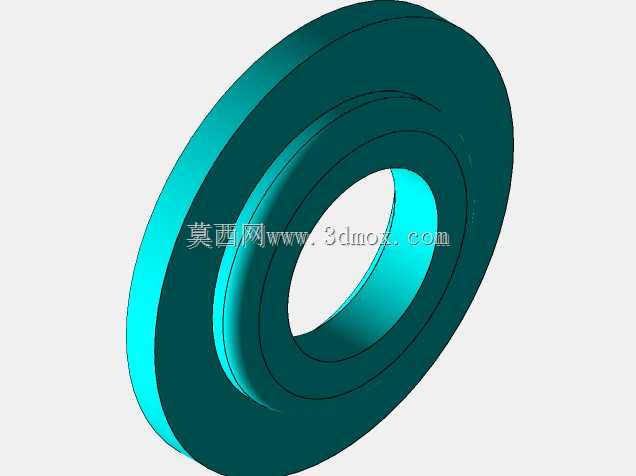

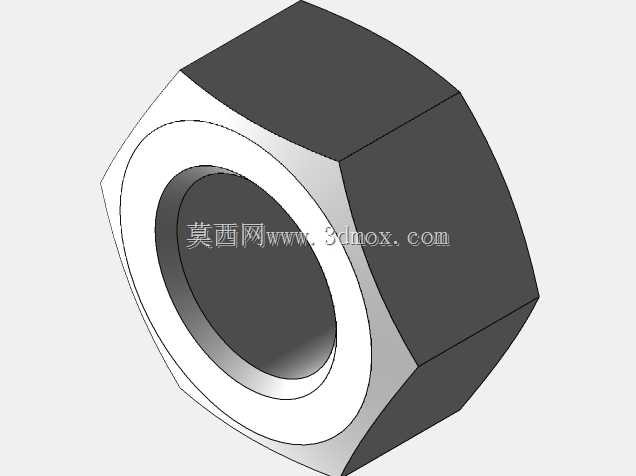

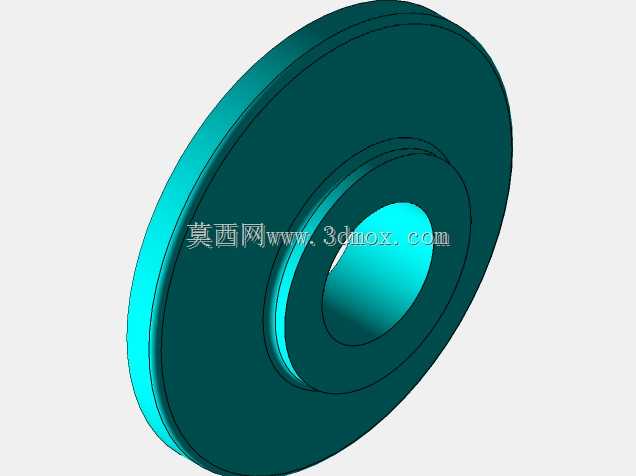

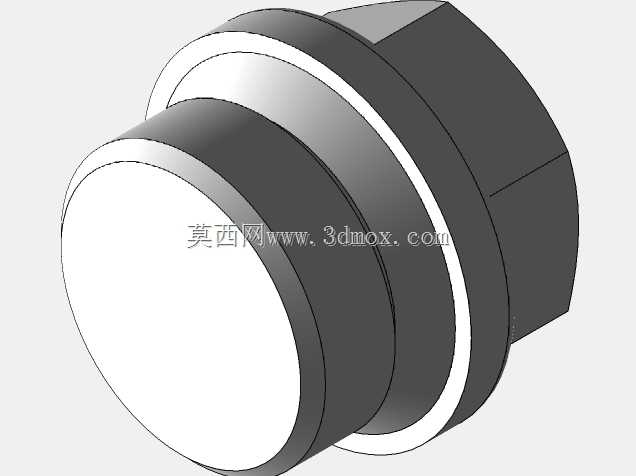

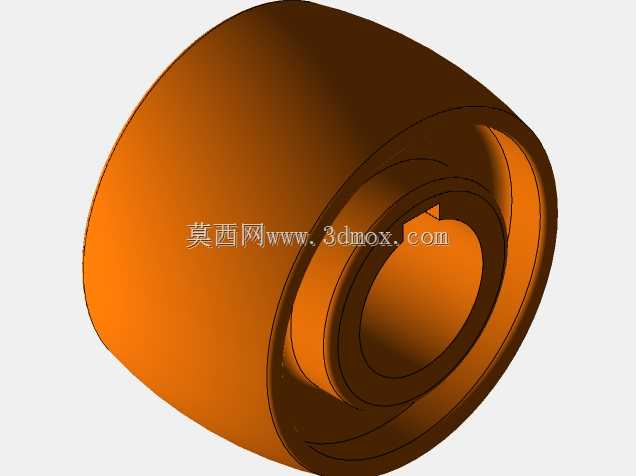

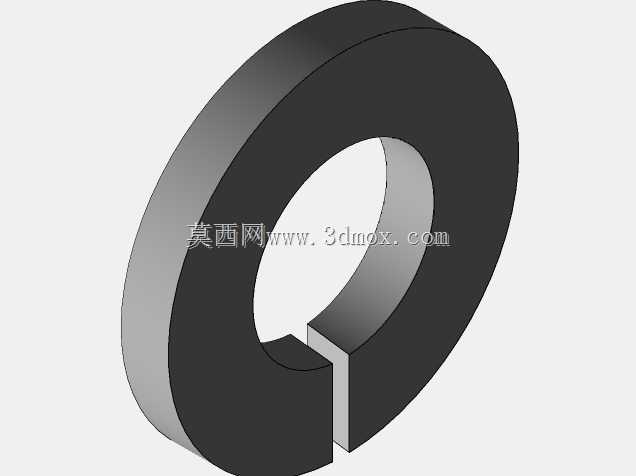

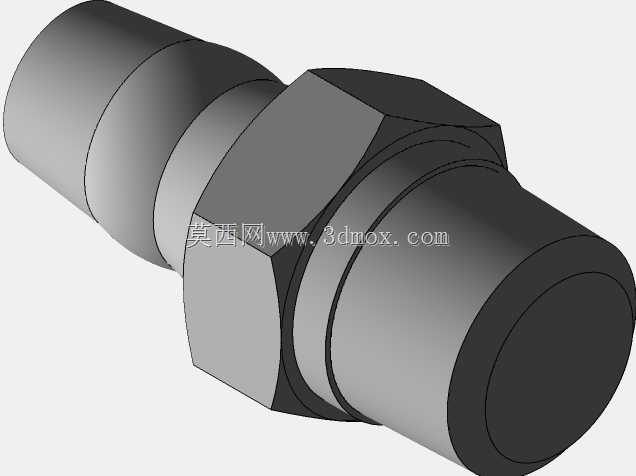

　　法兰与轴体的配合面采用H7/k6过渡配合，保证装配后的同轴度控制在0.02mm以内，避免高速运转时出现偏心振动。两端外侧分别设置了青绿色的弹性阻尼环与金色的端盖结构，其中弹性阻尼环采用聚氨酯材质，邵氏硬度控制在85HA左右，既可以吸收传动过程中产生的小幅扭转振动，也能在轴系出现瞬时过载时产生微量形变，避免刚性冲击直接传递至动力端或负载端，保护电机、减速器等核心动力部件不受损坏。端盖部分集成了轴向定位功能，通过端部的锁紧螺母实现整个轴系组件的轴向锁紧，螺母与端盖之间设置了止动垫圈，防止设备运行过程中螺母受振动影响出现松脱，保证轴向定位的可靠性。从安装边界尺寸来看，该组件的总长度适配常规200-300mm的轴系安装间距，

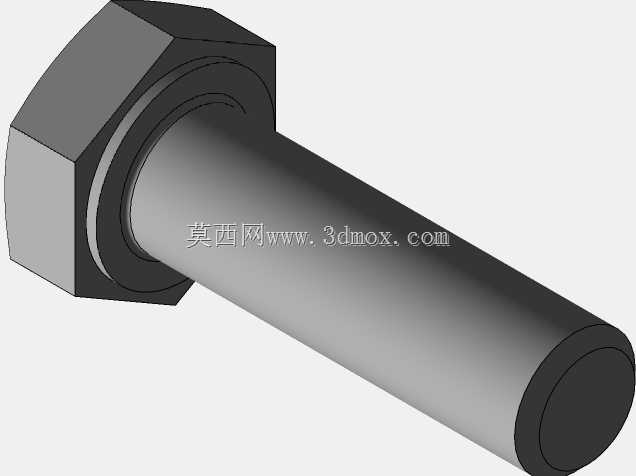

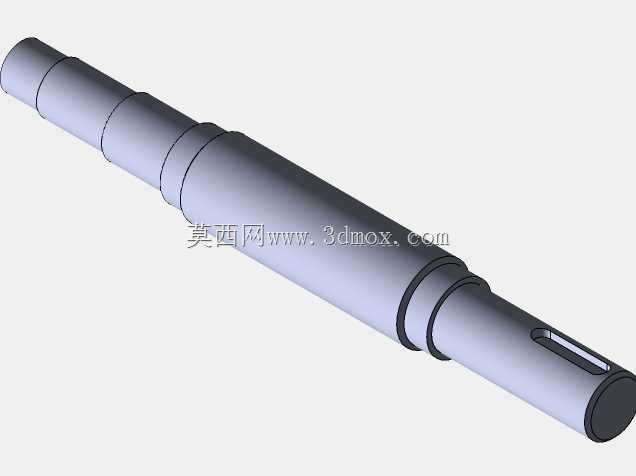

　　最大外圆直径控制在120mm以内，两端法兰的连接孔位采用标准螺栓孔布局，可直接适配市面上主流的Y系列小型电机输出轴、微型行星减速器输出端的安装尺寸，无需额外加工转接法兰即可完成装配，降低现场安装的加工成本与调试周期。在实际选型应用中，需要注意该组件的允许径向补偿量为0.5mm，角向补偿量为1°，安装时需要先调整两端连接轴的同轴度至补偿量允许范围内，再锁紧法兰螺栓，避免强行偏心安装导致弹性环过早疲劳失效。轴体表面采用硬质阳极氧化处理，表面硬度达到HV300以上，具备良好的耐磨性能与防锈能力，可适配多粉尘、少量切削液飞溅的车间工作环境，无需额外设置防护罩即可满足日常使用要求。周向布置的紧固螺栓采用8.8级高强度内六角螺栓，

　　拧紧力矩按照螺栓规格对应标准值执行，保证法兰结合面的预紧力均匀，避免运行过程中出现螺栓松动导致的传动打滑问题。在建模过程中，所有配合面均按照实际装配公差进行参数化绘制，弹性环的形变预留间隙、螺栓的避让空间、锁紧螺母的扳手操作空间都做了1:1还原，可直接用于装配干涉检查、工程图导出、有限元扭转刚度仿真等后续设计环节，也可作为同类传动连接组件设计的参考原型，帮助结构设计人员快速完成轴系部件的方案迭代，减少重复建模的工作量。
