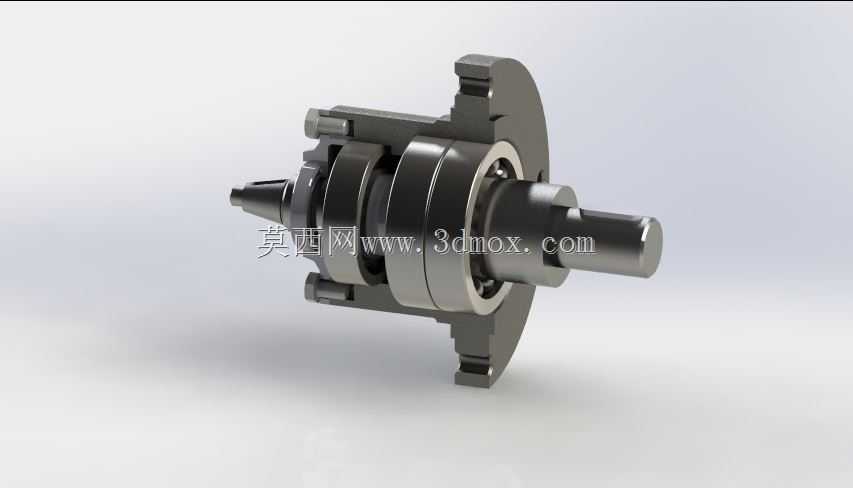

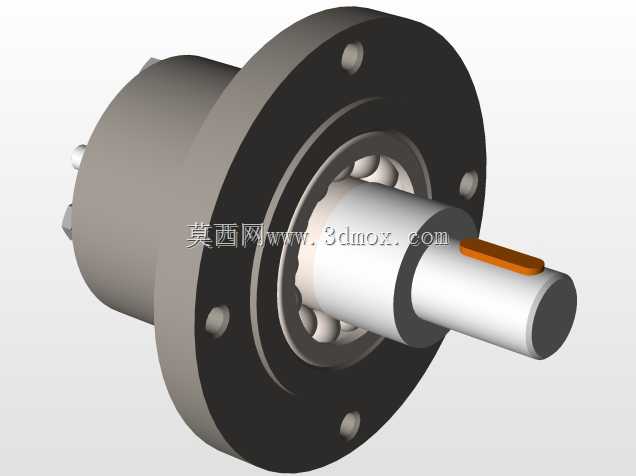

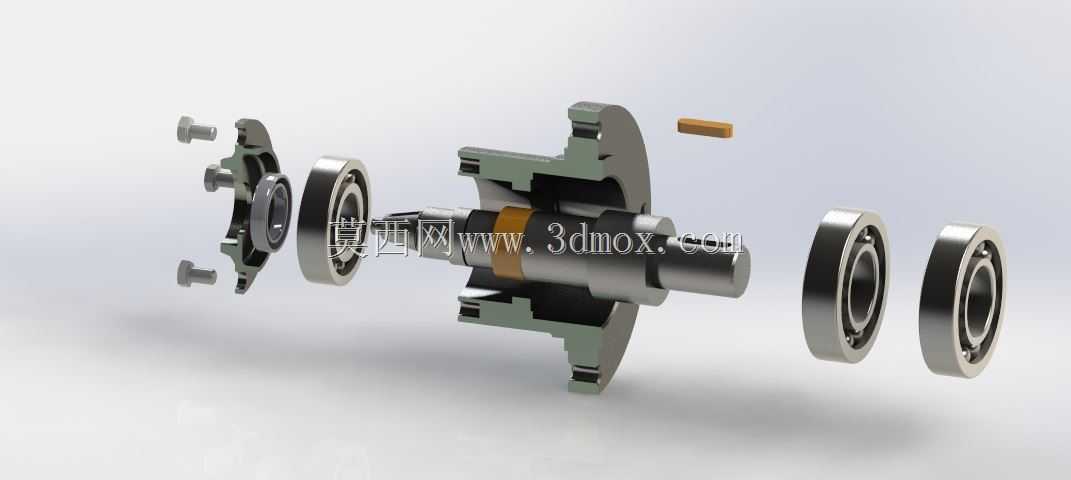

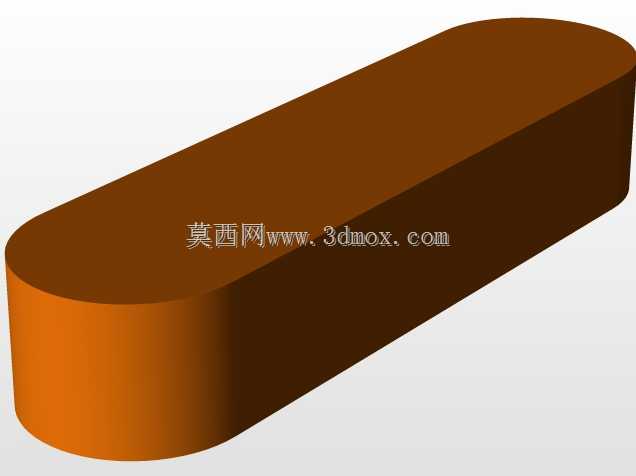

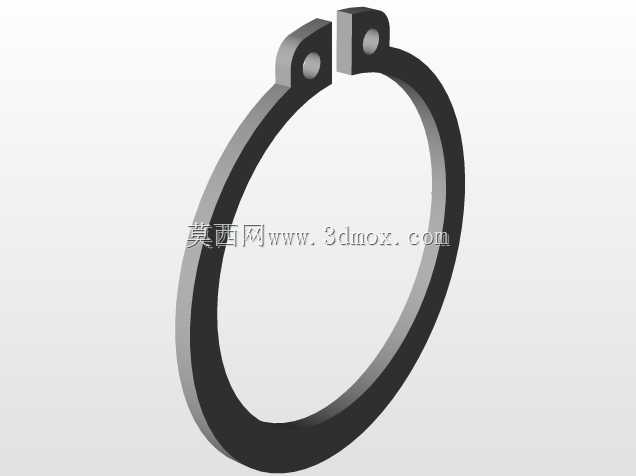

自行车中轴传动组件爆炸结构展示

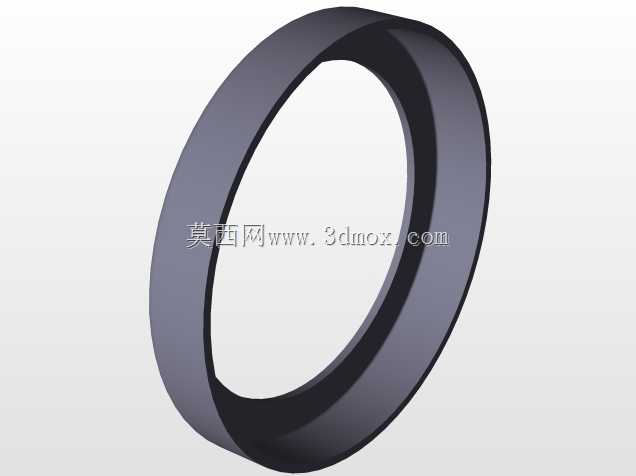

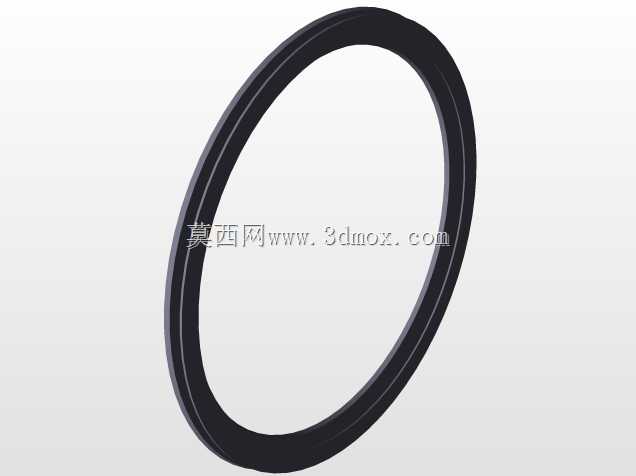

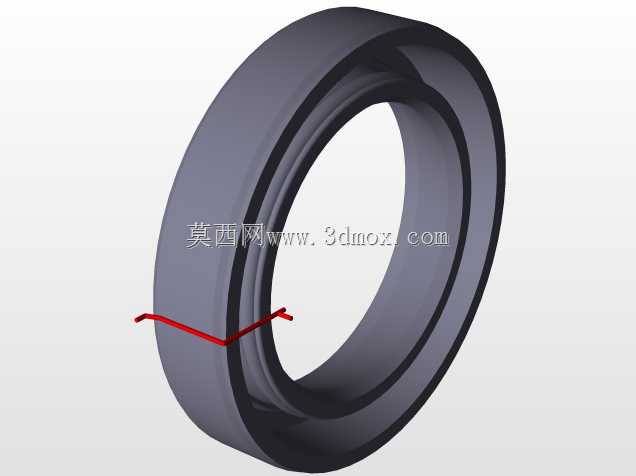

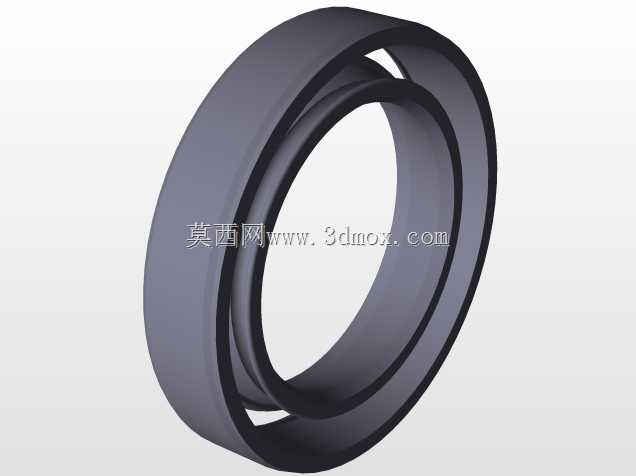

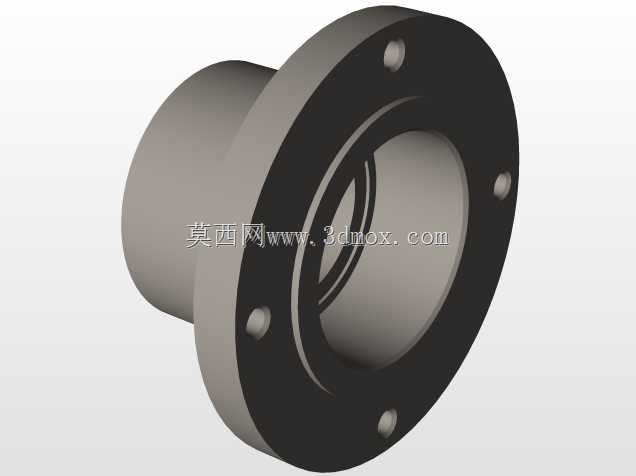

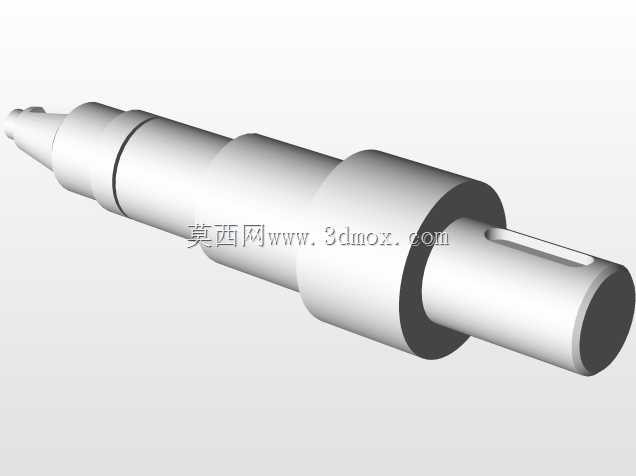

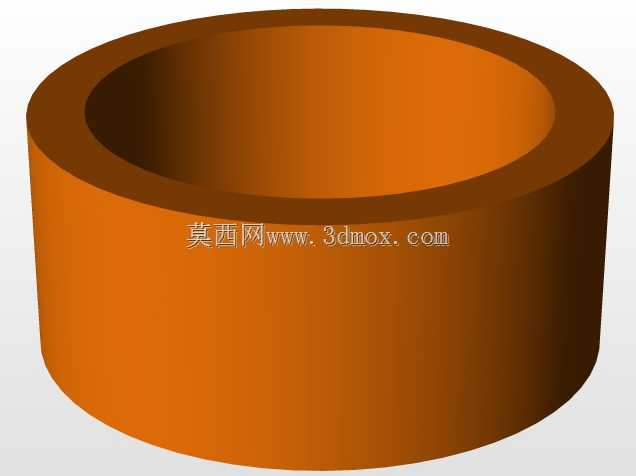

　　这套传动组件的核心承载部位为阶梯式中轴，轴身根据装配需求设置了多段不同直径的轴颈，分别对应轴承内圈定位、密封件安装、传动件配合的功能需求，轴肩位置做了圆角过渡处理，避免应力集中导致的轴体疲劳断裂，轴端设置的螺纹段用于装配锁紧螺母，限制轴承内圈的轴向窜动，保证传动过程中轴系的回转精度。两侧的深沟球轴承选用标准通用型号，内圈与轴颈采用过盈配合，外圈与车架五通位置的安装座采用过渡配合，既保证轴承的支撑刚性，又方便后续维护时的拆卸更换，轴承两侧配套的接触式橡胶密封圈，能够阻挡骑行过程中泥水、沙尘进入轴承滚道，延长轴承的润滑维护周期。中轴位置设置的间隔套采用耐磨铜合金材质，套体内壁与轴身留有微小间隙，外壁与安装座的内孔配合，

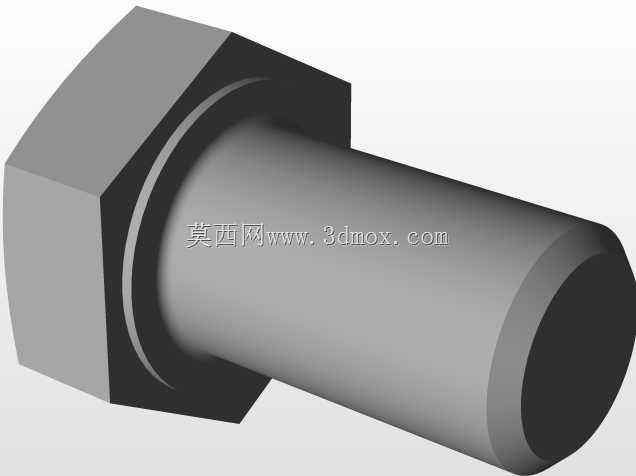

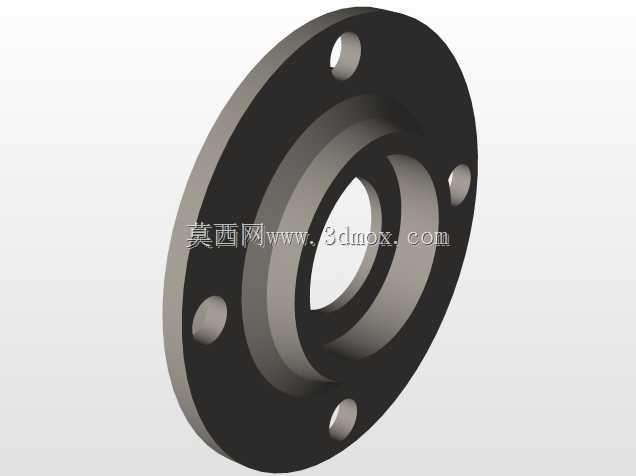

　　既能够限制两个轴承内圈的相对位置，又可以避免轴身转动过程中与安装座直接摩擦产生异响。两侧的端盖采用冲压钢板材质，通过螺栓固定在安装座的端面，端盖内侧设置的密封唇口与轴身贴合，形成第二道密封防护，端盖上的螺栓孔采用沉孔设计，装配后螺栓头部不突出端盖表面，避免与曲柄等周边运动部件发生干涉。从安装边界来看，整套组件的轴向总长度适配常规自行车五通的宽度尺寸，安装座的外径与车架五通的内孔尺寸匹配，装配时无需对车架进行额外加工，轴端的方榫结构与曲柄的安装孔完全契合，锁紧后能够传递骑行过程中的脚踏扭矩，不会出现打滑松动的问题。在实际骑行场景中，这套组件承担着将脚踏的回转动力传递给链轮的核心作用，承受骑行过程中产生的径向载荷与交变轴向载荷，

　　设计时充分考虑了户外使用的复杂工况，所有外露金属件都做了防锈镀层处理，能够适应雨天、泥泞路面的使用环境，不会轻易出现锈蚀卡滞的问题。从装配逻辑来看，整套组件采用模块化设计，各个零件的装配顺序清晰，定位基准明确，轴身的轴肩、间隔套、端盖分别形成了轴向的定位链条，保证每个零件都有确定的装配位置，不会出现装配错位的问题，轴承的预紧量通过间隔套的长度尺寸控制，装配时只需按照顺序压装轴承、装入间隔套、锁紧端盖即可达到合适的预紧效果，无需额外调整垫片，降低了装配难度。在结构强度校核层面，轴身的最小直径位置经过扭矩载荷验算，能够满足常规骑行甚至轻度越野骑行的载荷需求，不会出现轴体扭转变形的问题，轴承的额定动载荷满足长期回转使用的寿命要求，

　　密封结构的设计经过实际工况验证，能够在高压冲水、沙尘覆盖的环境下保持密封性能，避免润滑脂流失导致的轴承早期损坏。这套结构的设计没有采用复杂的非标零件，大部分配件都选用通用标准件，后续维护更换时配件获取难度低，维修成本可控，整体结构紧凑，没有多余的冗余设计，在保证结构强度与密封性能的前提下，尽可能控制了组件的整体重量，符合自行车零部件轻量化的设计趋势。
