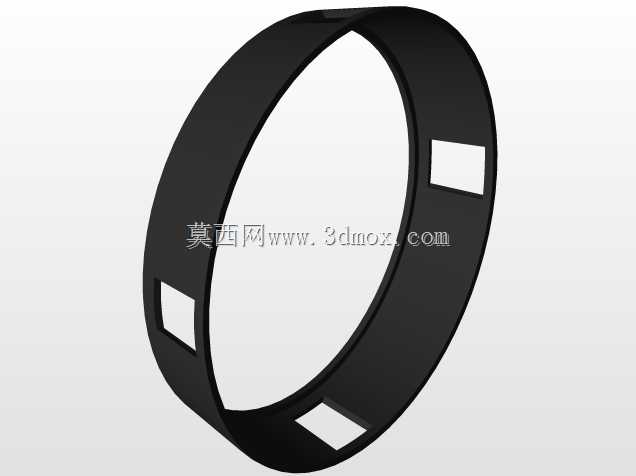

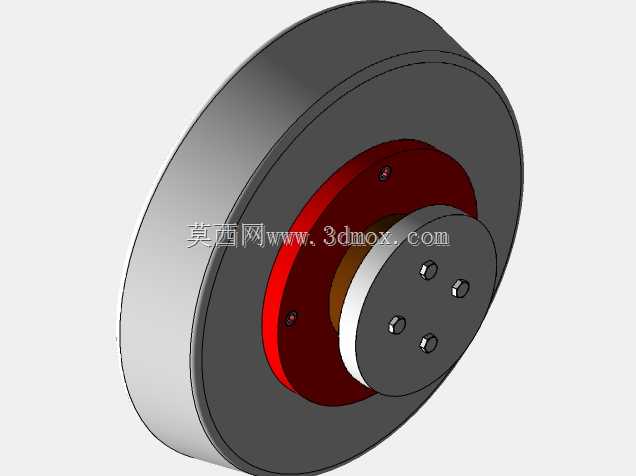

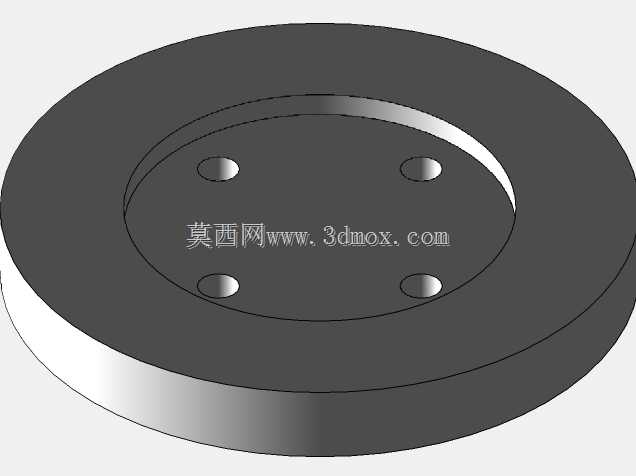

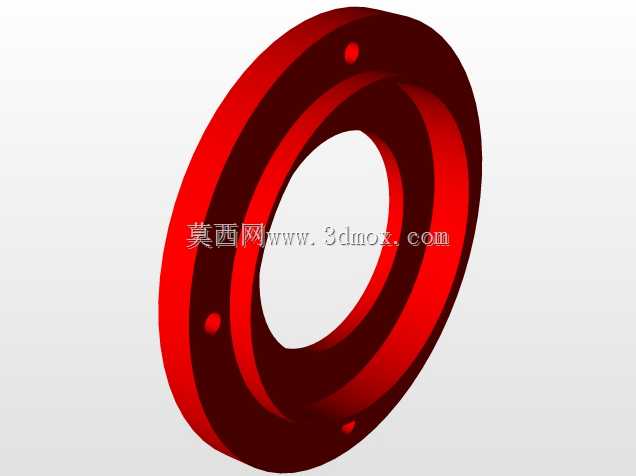

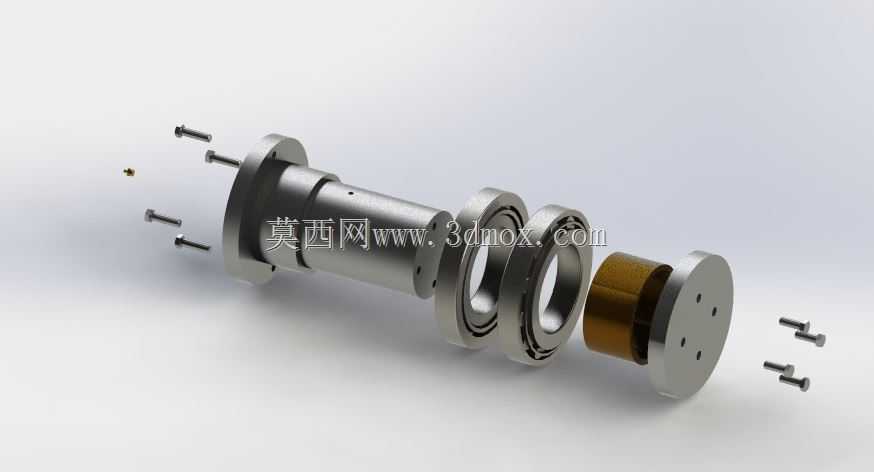

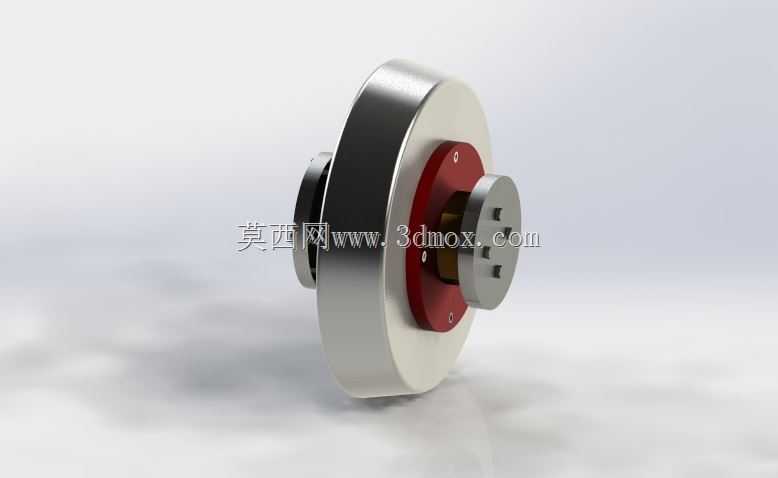

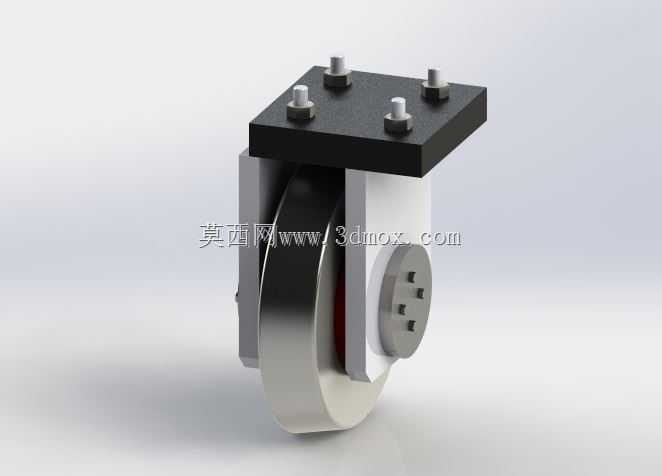

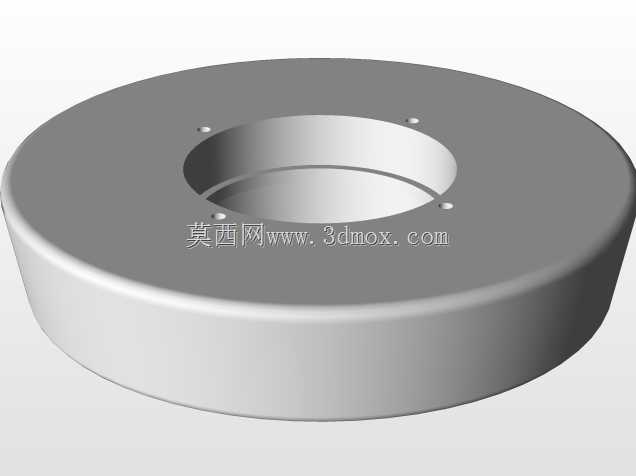

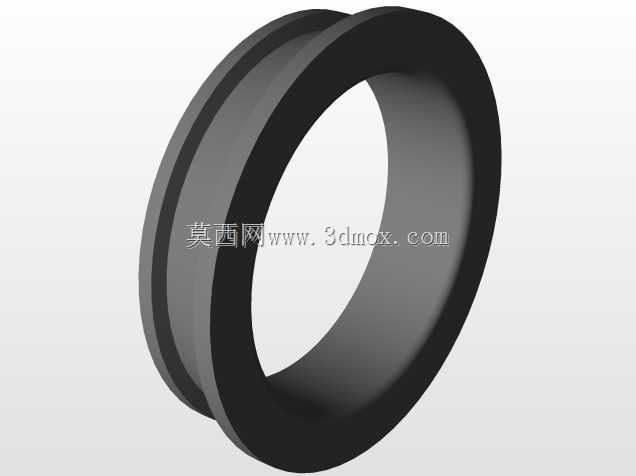

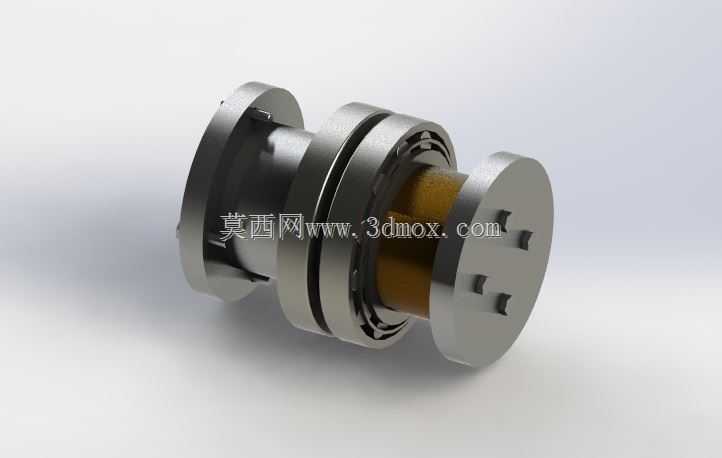

这类带安装法兰的轮组结构,常出现在中小功率传动链路的末端输出位置,在轻工输送设备、小型自动化装配线、精密检测设备的进给机构中都能见到它的应用场景。不同于普通光面传动轮,它的结构集成了安装定位、扭矩传递、轴向限位多重功能,不需要额外加装轴端挡圈或者定位套就能完成在传动轴上的固定,能有效缩减传动单元的轴向安装空间,对布局紧凑的桌面级自动化设备十分友好。从结构设计逻辑来看,外侧的大直径轮体采用了台阶式结构,外缘做了高光洁度处理,适配平皮带或者圆带的摩擦传动需求,轮体的径向跳动公差控制在0.02mm以内,能避免高速运转时出现皮带跑偏、抖动的问题。中间的红色安装法兰是整个部件的扭矩传递核心,法兰上均匀分布的沉头安装孔,

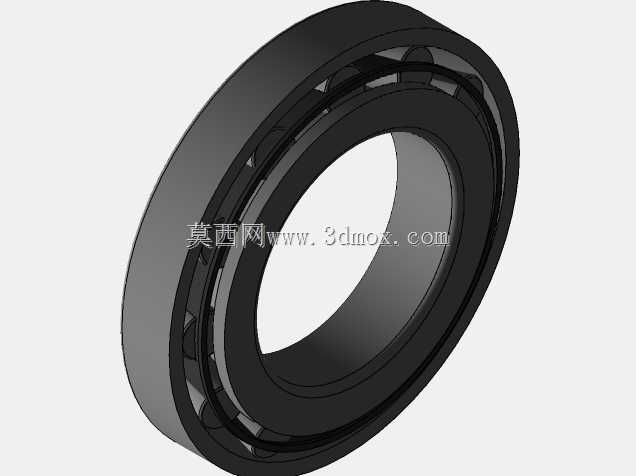

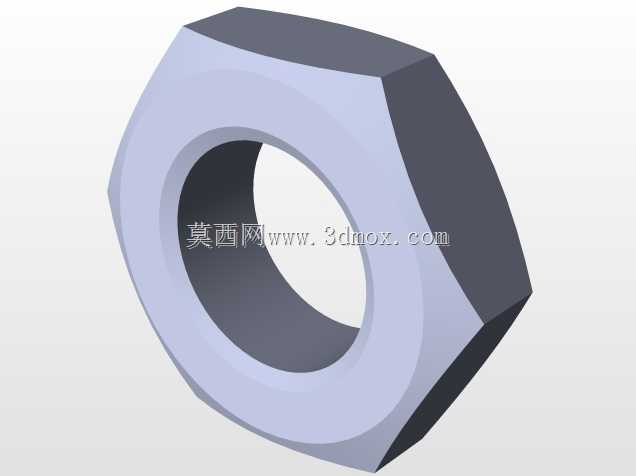

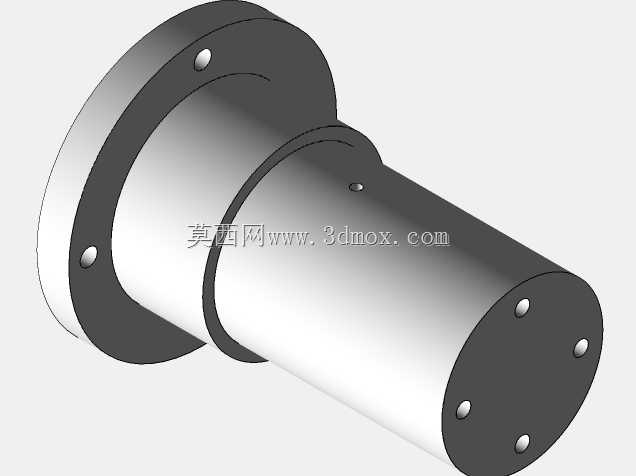

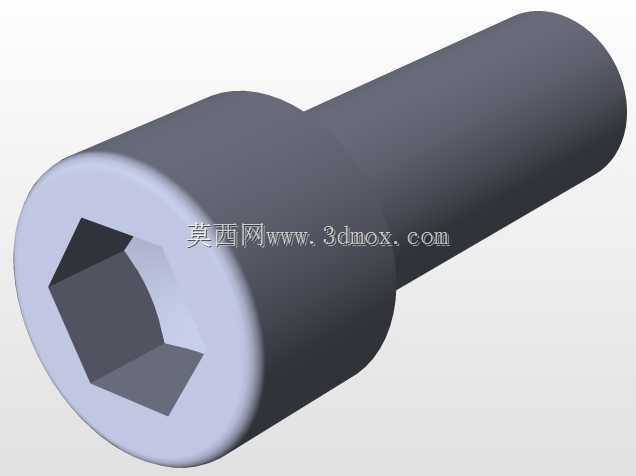

能让连接螺栓完全沉入法兰端面以下,不会和外侧运转的轮体产生运动干涉,法兰和中心轮毂之间采用了过盈配合加骑缝销的辅助固定方式,即使在频繁正反转的传动工况下,也不会出现法兰和轮毂相对滑移的问题。中心的带槽输出端是和负载侧对接的接口,槽型采用了标准的平键槽结构,能和配套传动轴上的键块紧密贴合,传递额定扭矩时不会出现键侧压溃的问题,轮毂的内孔做了H7级的公差配合,和g6级公差的传动轴装配时,既能保证顺畅的装配推入,又能控制径向配合间隙在合理范围,避免运转时出现偏心振动。在安装边界上,整个轮组的最大外径是外侧轮缘的尺寸,安装时需要预留至少5mm的径向安全间隙,避免轮体运转时和周边的设备护板、走线架产生刮擦;轴向方向上,
法兰端面到轮体外侧端面的距离是固定安装尺寸,设计安装位时要注意传动轴的轴肩定位尺寸要和这个长度匹配,保证装配后轮体不会出现轴向窜动。实际应用中,这类轮组常搭配张紧调节座使用,因为平带传动需要恒定的张紧力才能保证传动效率不出现衰减,轮体的台阶外缘能在皮带出现小幅偏移时自动引导皮带回到居中位置,降低日常运维的调整频率。设计建模时,要重点关注几个配合面的公差设定:法兰和轮毂的配合面、轮毂内孔和传动轴的配合面、安装孔的位置度公差,这几个尺寸的精度直接决定了整个轮组的运转平稳性和使用寿命。另外,轮体的材质通常选用铝合金做硬质阳极氧化处理,既能保证整体重量较轻,降低传动轴的转动惯量,又能让轮缘表面有足够的硬度,抵抗皮带长期摩擦带来的磨损;
中间的法兰部分如果需要传递更大扭矩,也可以换成45号钢做发黑处理,提升结构的抗扭强度。在设备选型适配时,要先核算传动链路的额定转速和传递扭矩,确认轮组的最高线速度在许用范围内,避免转速过高导致皮带和轮缘之间出现打滑烧蚀的问题;同时要核对中心轮毂的内孔尺寸和输出端的键槽规格,和现有传动轴的参数完全匹配才能直接替换使用,不需要二次加工。这类集成式轮组相比分体式的轮片加定位套的结构,装配工序更少,累计装配误差更低,在对传动精度有一定要求的小型设备上应用优势十分明显,不需要装配工人反复调整垫片厚度来控制轮体的轴向位置,只要将轮组推入传动轴到轴肩位置,锁紧法兰上的固定螺栓就能完成装配,能大幅缩短设备的整机组装时长。
