减速器输入齿轮轴精密结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539691
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计
  • 减速器输入齿轮轴精密结构设计

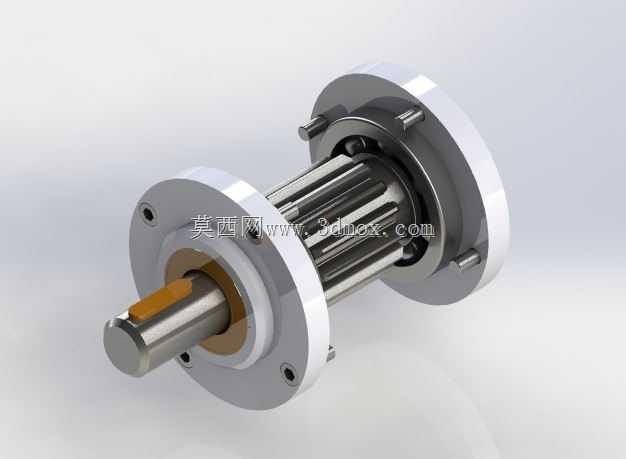

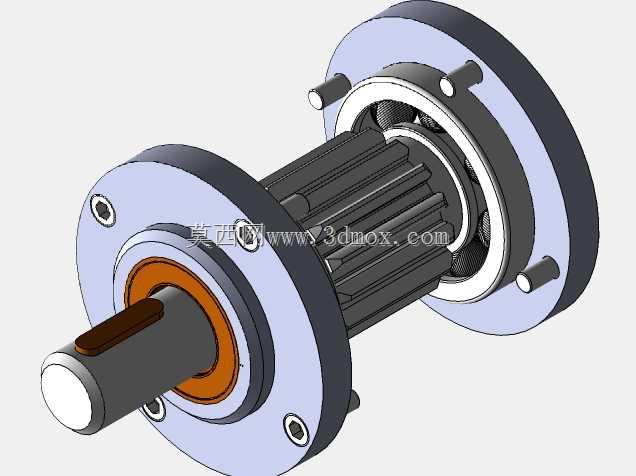

  这款齿轮轴作为减速器内部的核心传动构件,主要承担动力输入与扭矩传递的核心作用,在各类中小型减速传动场景中应用广泛,覆盖轻工输送设备、小型自动化生产线、食品包装传动单元、农用小型机具减速模块等多个场景,是动力输入端与减速齿系衔接的关键零件。从实际工况适配角度看,这类齿轮轴通常直接对接驱动电机输出端,通过轴端的键槽结构实现与电机轴或联轴器的周向固定,避免动力传递过程中出现周向打滑,保证扭矩传输的稳定性。

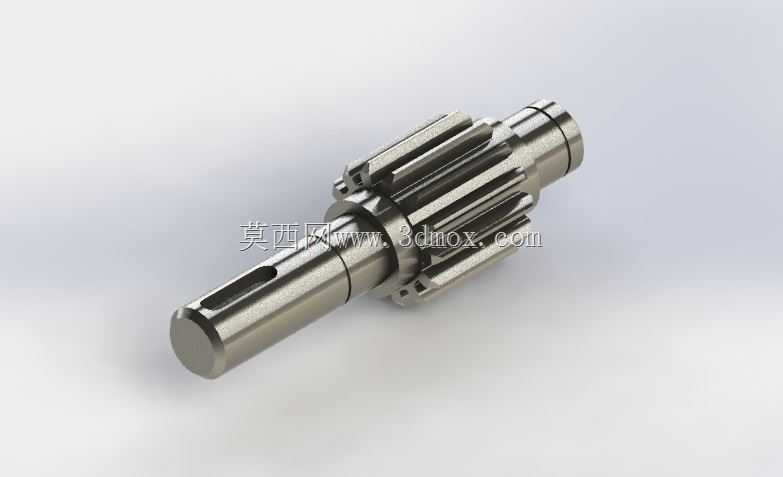

  设计过程中首先要兼顾齿部啮合精度与轴段的同轴度要求,整根轴采用一体化结构设计,将传动齿轮与支撑轴段加工为整体,相比分体式键连接齿轮结构,能大幅降低装配累积误差,提升高速运转下的动平衡性能,减少长期运行后的键槽磨损松动问题。齿部采用直齿圆柱齿形设计,齿向与轴的轴线保持平行,加工过程中可通过滚齿、插齿工艺一次成型,齿形精度容易控制,装配时无需调整轴向啮合位置,对安装空间的轴向尺寸容错率更高,适合批量生产的通用型减速单元使用。

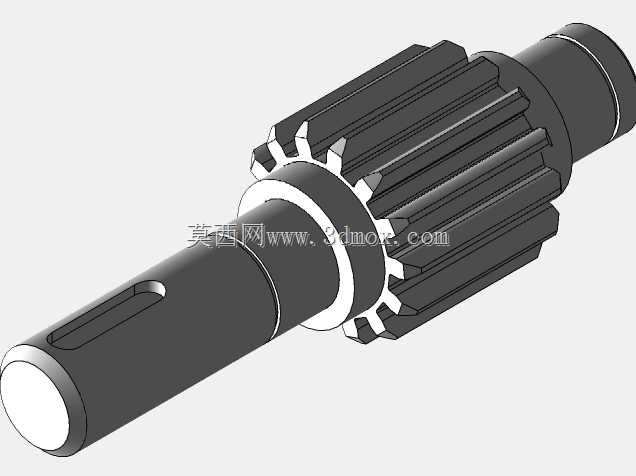

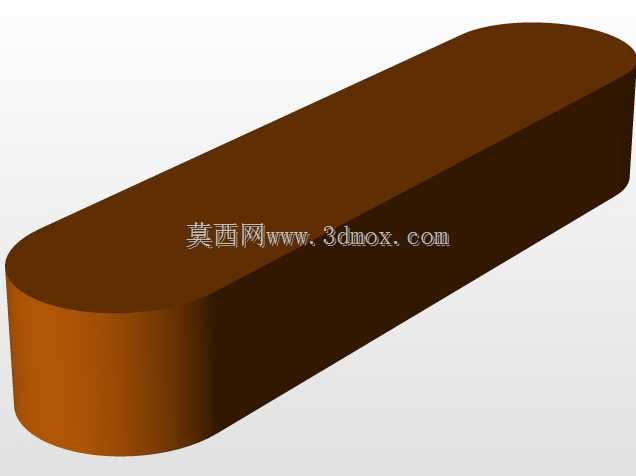

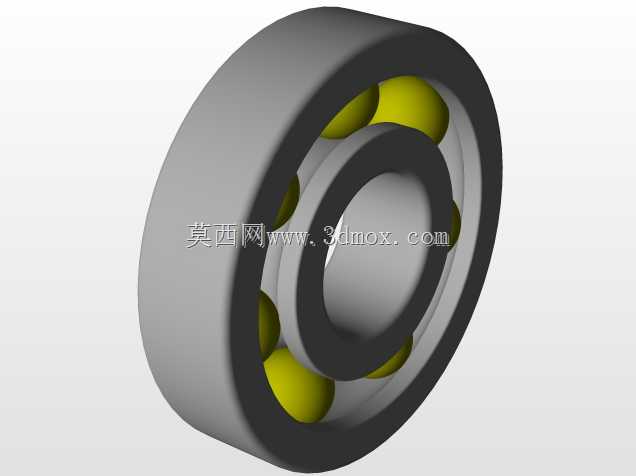

  从结构布局来看,轴段分为三个功能区域:一端为光轴支撑段,用于装配深沟球轴承,作为轴系的旋转支撑,该段轴径经过精密磨削,表面粗糙度控制在合理范围,保证轴承内圈与轴的过盈配合精度,避免跑圈内圈磨损;中间为齿轮啮合段,齿顶圆、齿根圆尺寸经过严格计算,与减速器内部的从动齿轮参数匹配,保证啮合侧隙处于合理区间,既避免卡滞又能减少回程误差;另一端为动力输入段,加工有标准平键键槽,键槽的对称度、深度尺寸严格遵循传动件公差标准,确保与联轴器或带轮的配合紧密,键槽边缘做倒角处理,减少装配时的应力集中,同时避免键装入时刮伤配合面。

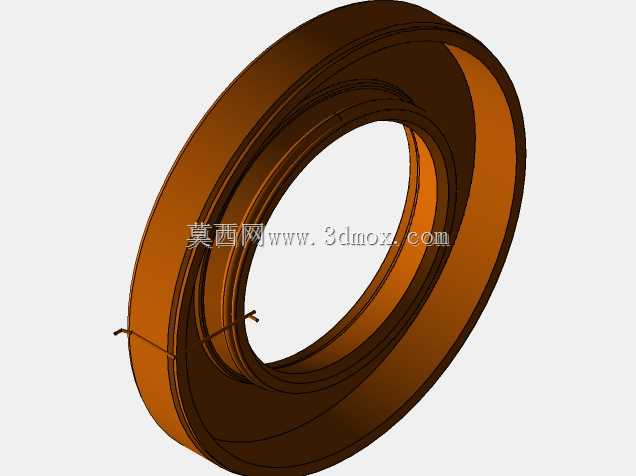

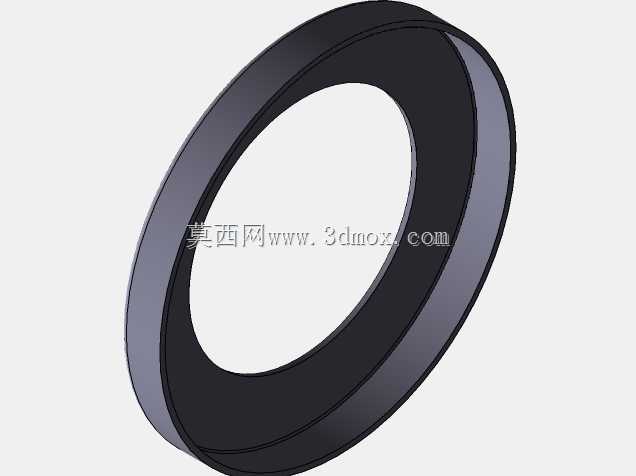

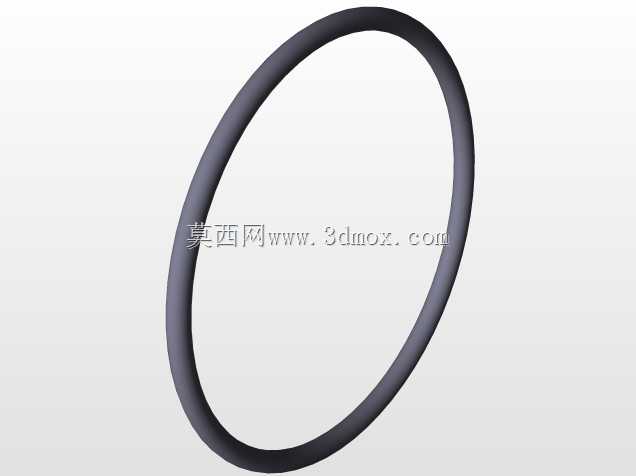

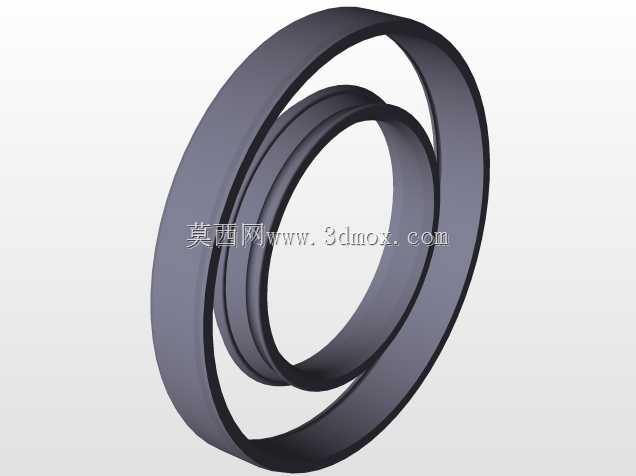

  安装边界方面,整根轴的轴向尺寸需要匹配减速器箱体的轴承座间距,两端支撑轴段的轴径要与所选轴承的内径规格完全适配,齿部的最大外径要预留出与箱体内壁的安全间隙,避免运转过程中齿部与箱体发生剐蹭。轴的两端端面都做了倒角处理,方便装配时轴承、密封件的顺利推入,不会刮伤密封件的唇口,保证箱体的密封性能,防止润滑油泄漏。轴的过渡圆角位置都经过圆角优化,所有轴径变化的位置都设置了合理的过渡圆弧,避免轴在交变扭矩载荷下出现应力集中断裂,提升零件的疲劳寿命。

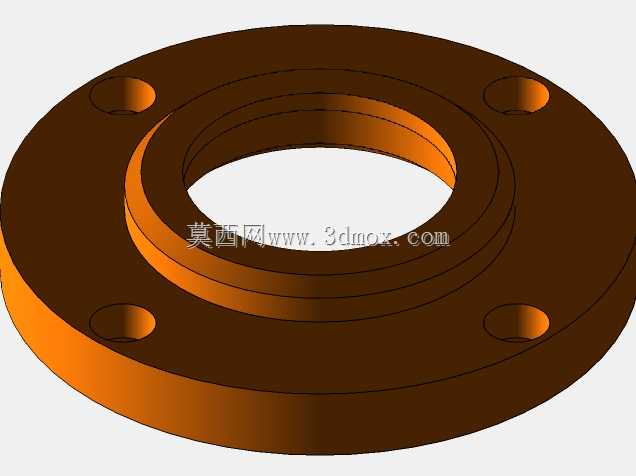

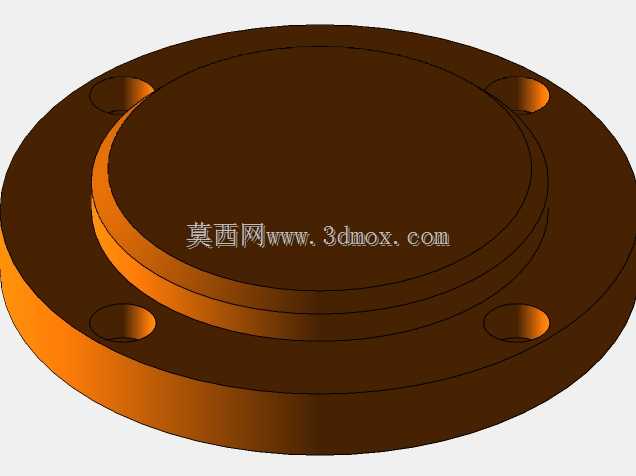

  实际选型适配时,需要注意该轴的额定扭矩承载能力与齿面接触强度、轴的扭转强度直接相关,齿部经过调质处理后表面硬度满足长期啮合的耐磨要求,轴的芯部保持足够韧性,能够承受短时过载冲击。在装配流程中,需要先将轴承加热后装配到两端支撑轴段,再将整根轴组件装入箱体轴承孔,之后调整啮合侧隙,确认齿面接触斑点符合要求后再安装端盖密封。日常维护中,这类一体齿轮轴的故障点多集中在键槽磨损、齿面点蚀、支撑轴段磨损几个位置,设计时预留的尺寸公差也考虑了后期维修更换的互换性,同规格零件可以直接替换,无需对箱体进行二次加工。

  从建模逻辑来看,构建该零件三维模型时,首先通过旋转特征生成轴的整体基体轮廓,之后绘制齿形渐开线轮廓,通过拉伸切除生成单个齿形,再圆周阵列得到全部轮齿,之后切除键槽特征,最后对所有锐边进行倒角、圆角处理,模型的所有尺寸都与实际加工参数保持一致,可直接用于工程图生成、装配干涉检查、有限元强度校核等后续设计环节,也能导入CAM模块生成加工刀路,直接对接生产加工流程。
