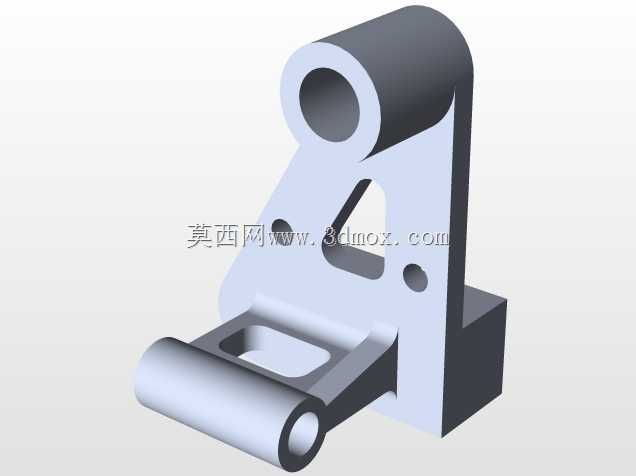

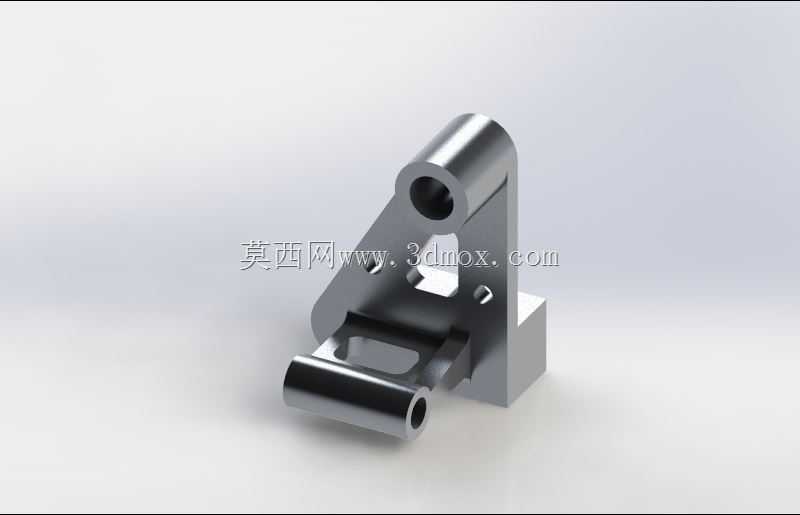

在轻工自动化输送线、小型工装夹具的铰接传动点位,这类双孔铰接支架是承担载荷传递、转动副定位的核心承载零件,日常工况下需要同时承受径向铰接载荷、侧向倾覆力矩,还要适配安装基面的平面度公差,避免装配后出现转动卡滞、应力集中断裂的问题。从结构构型来看,零件采用一体化铣削成型的三角支撑构型,上下两个同轴度要求较高的铰接孔分别承担不同的功能:上方孔径更大的铰接孔用于对接固定侧的铰接销轴,作为整个支架的转动基准,孔壁预留了足够的壁厚来承担反复转动带来的接触压应力,孔端做了微小的倒角处理,既方便销轴装配导入,也能消除锐边的应力集中风险;下方孔径稍小的铰接孔用于对接活动侧的连杆构件,两个孔的中心距经过严格的尺寸链校核,
确保铰接转动时连杆的运动行程符合设计预期,不会出现运动干涉。支架底部的安装基面做了铣平处理,预留了两个沉头安装孔位,可通过内六角螺栓直接固定在设备的安装基板上,安装基面与上方铰接孔的轴线平行度公差控制在0.02mm以内,避免装配后铰接销轴出现偏载,加速孔壁的磨损。中间的三角支撑肋板采用变厚度设计,在靠近两个铰接孔的载荷集中区域适当加厚壁厚,在非承载的区域做了镂空减重处理,既保证了整体结构的刚性,在承受1.5倍额定载荷时形变量不超过0.05mm,又尽可能降低了零件的整体重量,适配轻量化设备的设计需求。零件的材质选用6061铝合金,这种材料的切削加工性能优异,经过T6热处理后具备足够的强度和韧性,同时自重较轻,耐腐蚀性能较好,
不需要额外做表面防锈处理就能适应多数车间的常规工况,相比钢制零件能降低约三分之二的自重,减少铰接转动时的惯性冲击。在设计建模过程中,首先要确定两个铰接孔的中心距尺寸,这个尺寸直接决定了配套连杆的运动行程,需要结合整套连杆机构的运动仿真结果来敲定,避免出现死点或者行程不足的问题;其次要校核支撑肋板的受力分布,通过有限元分析确认最大应力点的位置,确保应力值低于材料的屈服强度,预留足够的安全系数;最后要考虑加工工艺性,所有的加工面尽量采用统一的装夹基准,减少二次装夹带来的形位公差误差,镂空区域的转角处预留合适的铣刀圆角,避免加工时出现刀具崩损的问题。这类支架在实际应用中,常见于小型自动化设备的连杆翻转机构、工装夹具的压紧臂铰接点位、
检测设备的摆臂支撑结构,相比焊接成型的支架,一体化铣削的零件没有焊接变形问题,尺寸精度更高,装配后的转动顺畅度更好,长期使用也不会出现焊缝开裂的失效问题。安装时需要注意,固定螺栓的锁紧扭矩要符合设计要求,避免扭矩过大导致安装基面变形,影响铰接孔的同轴度;铰接销轴装配时要涂抹适量的润滑脂,减少孔壁的磨损,延长零件的使用寿命。在日常维护中,只需要定期检查铰接孔的磨损量、安装螺栓的锁紧状态即可,不需要额外的复杂维护,整体可靠性较高,能适应长期往复转动的工况需求。
