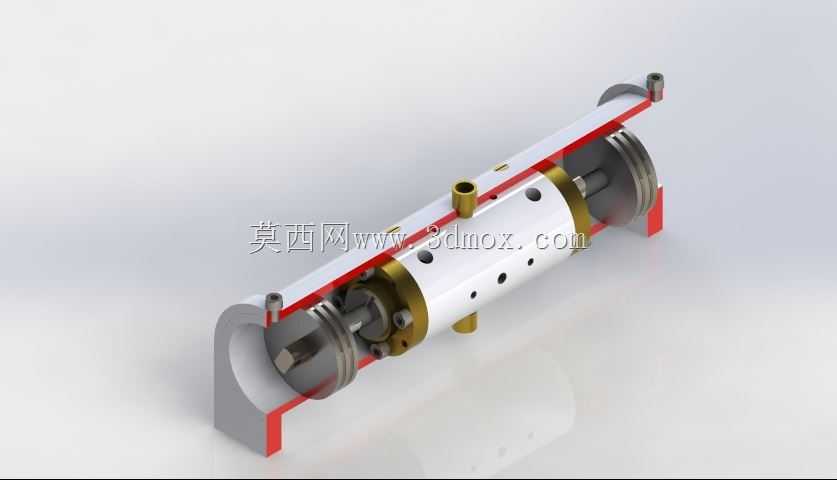

双缸直线驱动气缸剖面结构设计

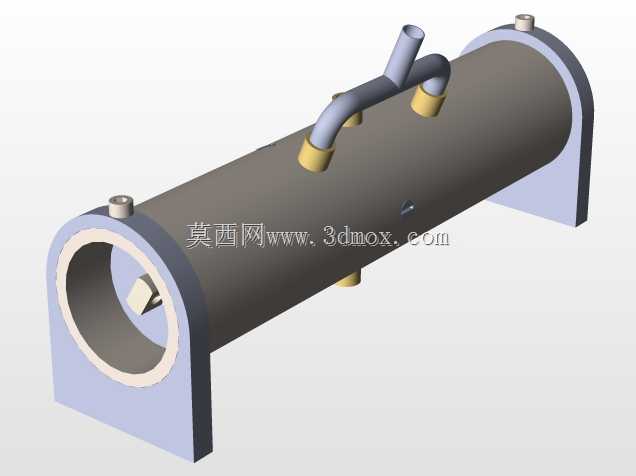

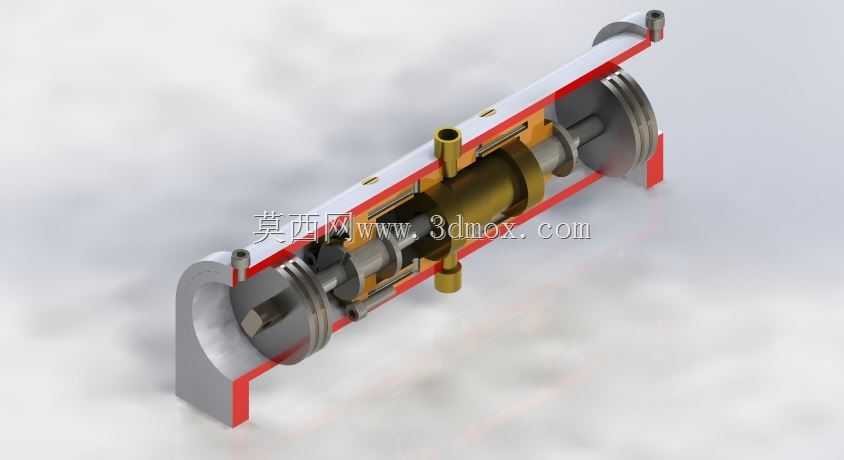

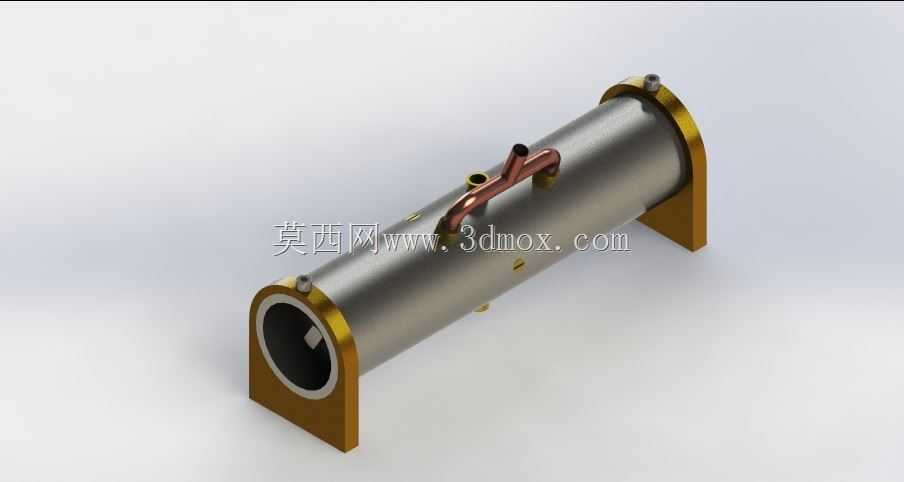

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、轻工设备的往复动作执行场景中，直线气缸是应用频次极高的气动执行元件，这款双缸并列的直线驱动结构，针对单缸输出力不足、安装空间受限的工况做了针对性优化，区别于常规单活塞杆气缸的布局，该结构将两组活塞组件集成在同一缸体内部，共用同一组进出气通路，在不额外增加缸体径向安装尺寸的前提下，将输出推力提升近一倍，适配需要紧凑安装空间同时要求较大输出力的工位。从结构设计逻辑来看，缸体采用一体化铣削成型的腔体设计，两组平行的缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞往复运动时的密封件磨损均匀，不会出现偏磨导致的漏气问题。活塞组件采用双向密封结构，

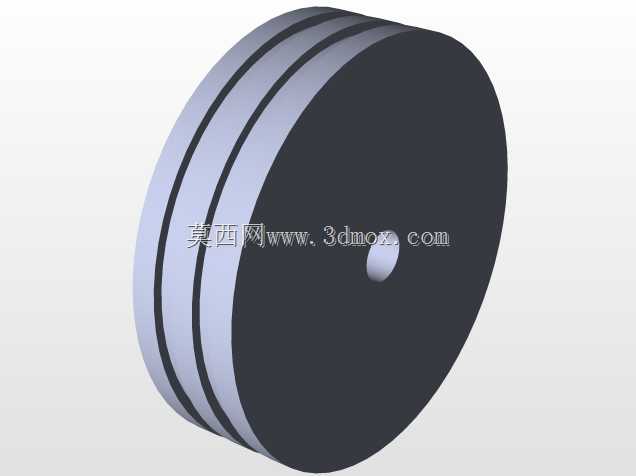

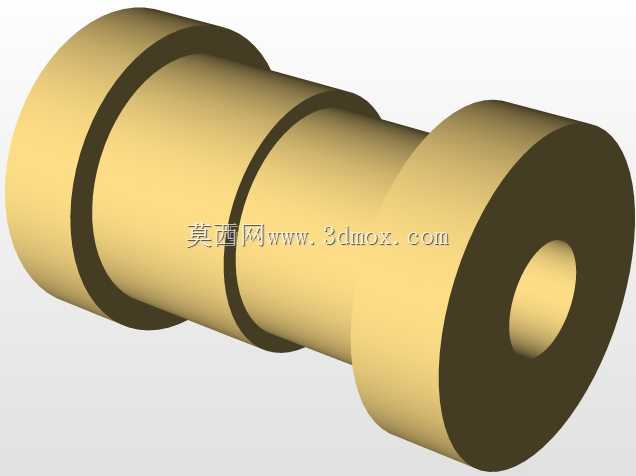

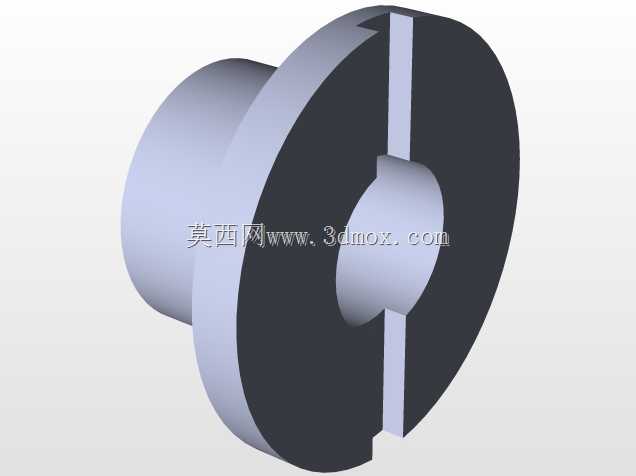

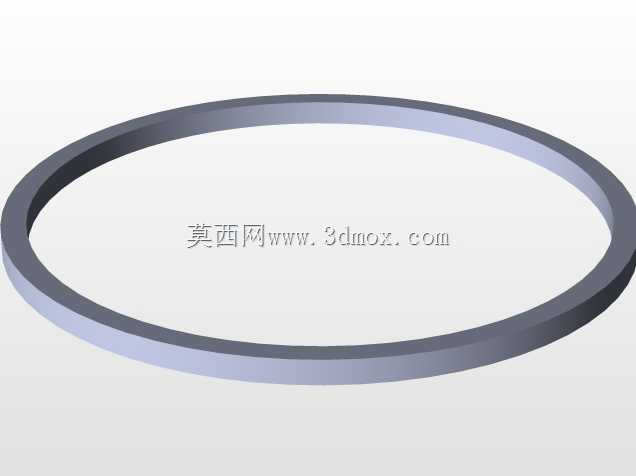

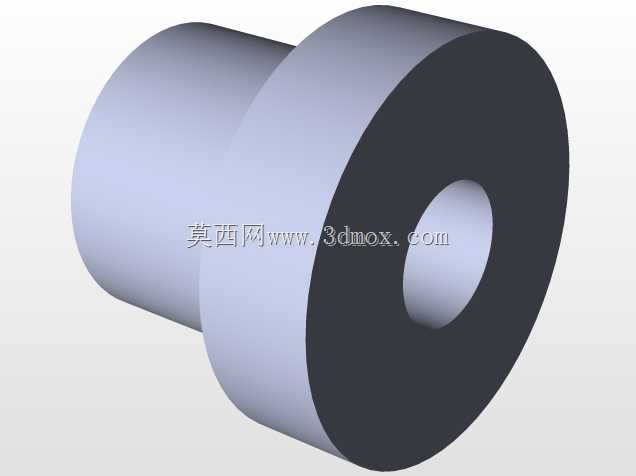

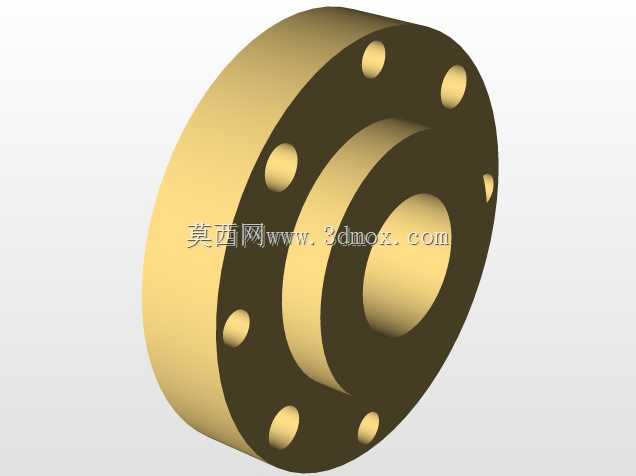

　　活塞环选用填充聚四氟乙烯材质，搭配丁腈橡胶的O型圈做静密封，既保证运动时的低摩擦阻力，又能在0.1-1.0MPa的常规工作气压下实现无泄漏。端盖部分采用卡簧加螺栓的双重固定方式，靠近安装侧的端盖集成了鱼眼接头的安装位，可直接搭配铰接支座实现小角度摆动的动力输出，另一侧端盖预留了磁性开关的安装槽，无需额外加装支架即可固定磁感应传感器，实现活塞行程位置的信号反馈。从安装边界来看，该气缸的总长度控制在常规同行程单缸的1.1倍以内，径向宽度仅比单缸增加35%，安装孔位采用通用的ISO标准孔距，可直接替换同行程的常规单缸，不需要对设备的安装板做重新打孔加工。进出气口采用内螺纹G1/8的标准接口，可兼容市面上绝大多数的气动快插接头，

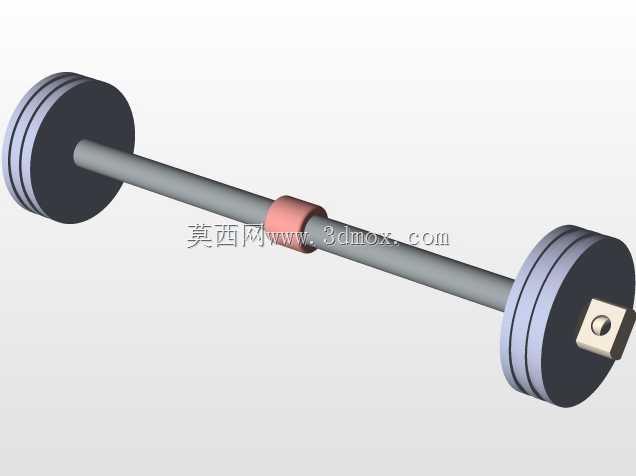

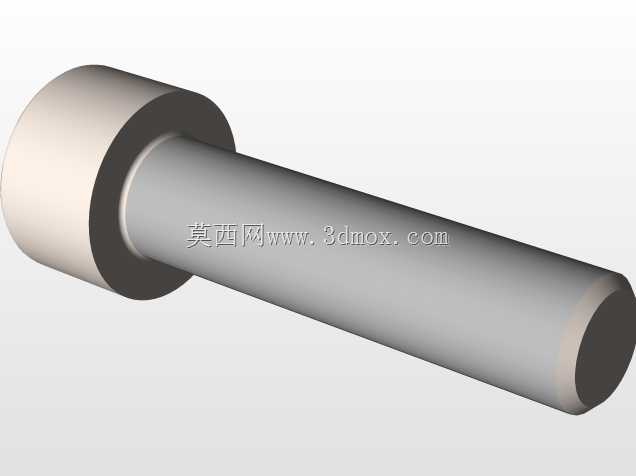

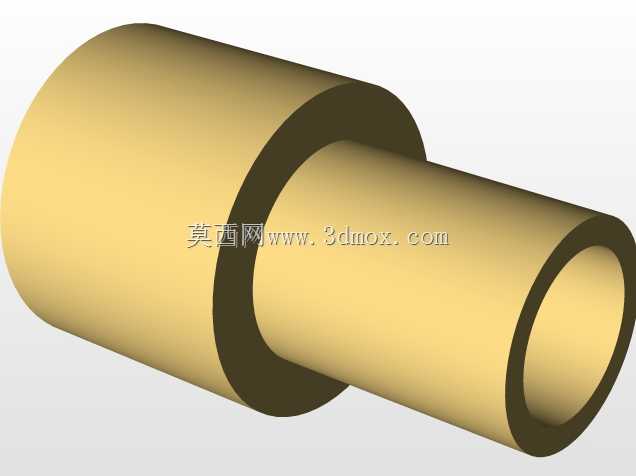

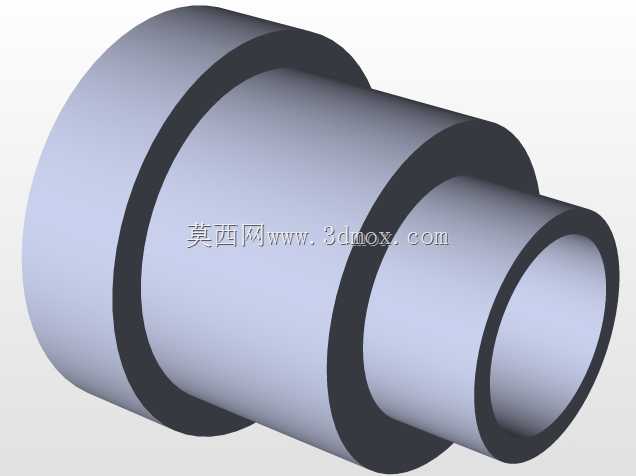

　　气路布置时不需要额外做转接头适配。在实际使用场景中，这类双缸直线结构常被用在小型冲压工装的压合工位、流水线的挡料机构、包装设备的推料动作单元，相比单缸搭配增力杠杆的结构，该结构的动作响应速度更快，在0.5MPa工作气压下，全行程动作时间可控制在0.2秒以内，不存在杠杆结构的回程间隙，重复定位精度可以控制在0.1mm以内，完全满足轻工装配、电子零部件加工等场景的精度要求。设计过程中针对活塞的同步性做了专门优化，两组活塞的活塞杆端部通过同一个连接块做刚性联动，避免两组活塞因为负载不均出现动作不同步的问题，缸体内部的气路做了等阻设计，两组缸筒的进气通道长度、通径完全一致，保证压缩空气进入两个腔体的压力同步建立，不会出现先后动作的卡顿现象。

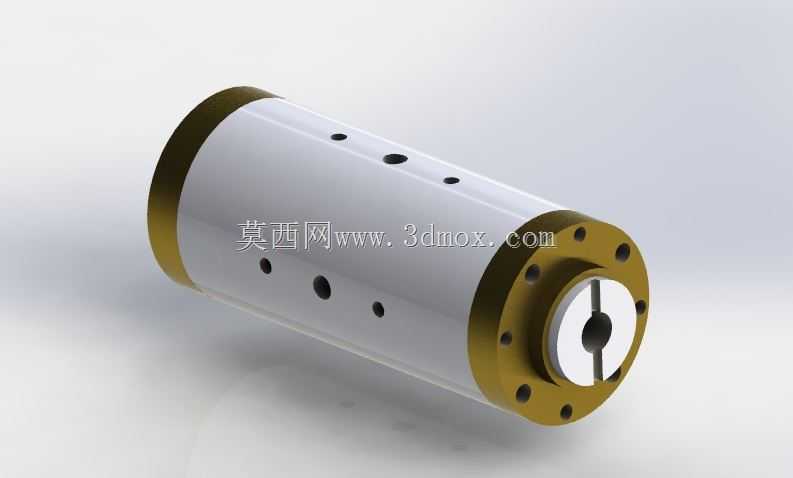

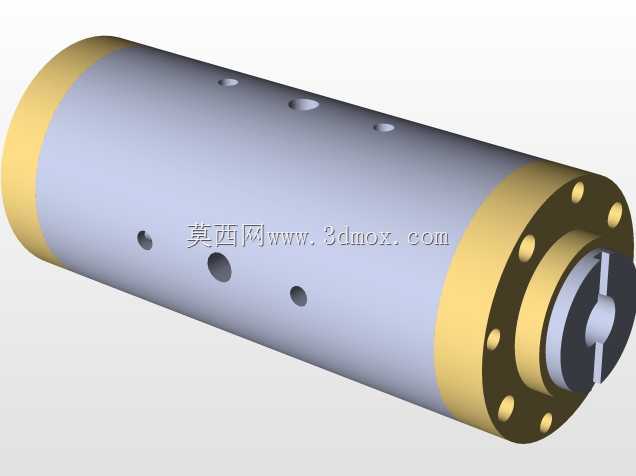

　　缸体外部的防护端板采用铝合金材质做阳极氧化处理，既减轻整体重量，又能在车间多尘、有少量切削液飞溅的环境下避免锈蚀，日常维护时只需要定期更换活塞密封件即可，不需要整体拆解缸体，维护成本远低于定制的增力气缸。另外该结构的行程可以根据实际需求做灵活调整，只需要更换对应长度的缸筒和活塞杆，其余端盖、活塞、密封件都可以通用，能够快速适配不同行程的使用需求，减少非标设计的重复工作量。
