内螺纹连接角式截止阀剖切结构

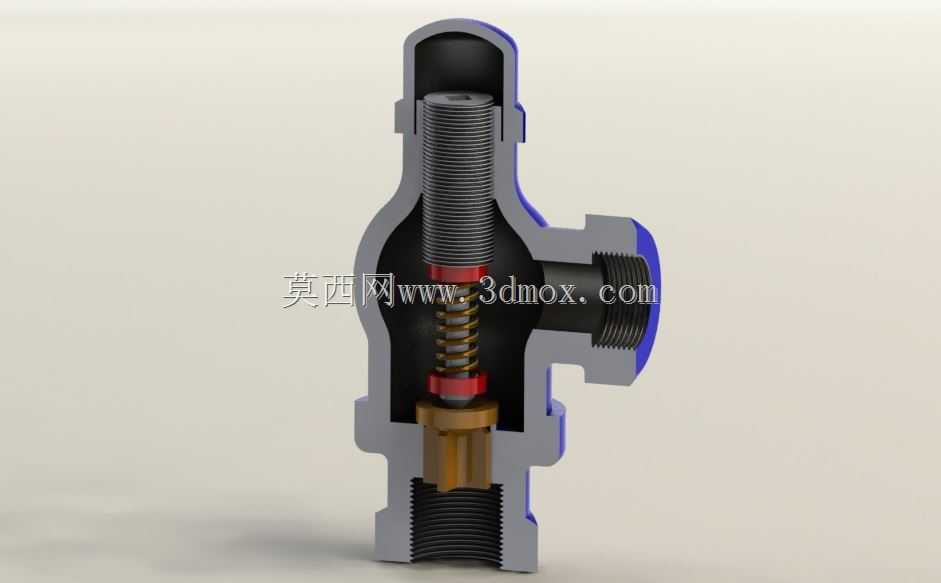

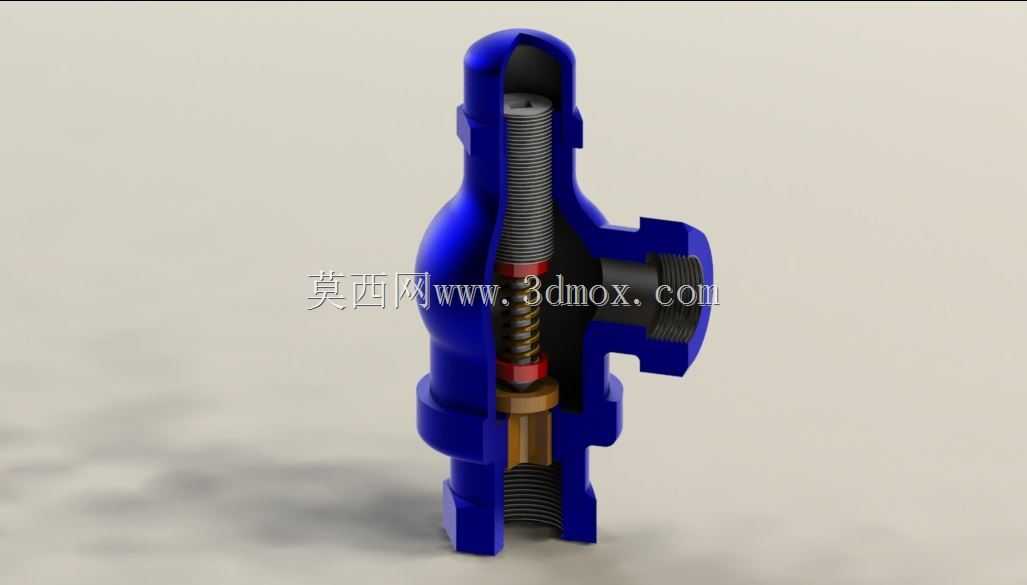

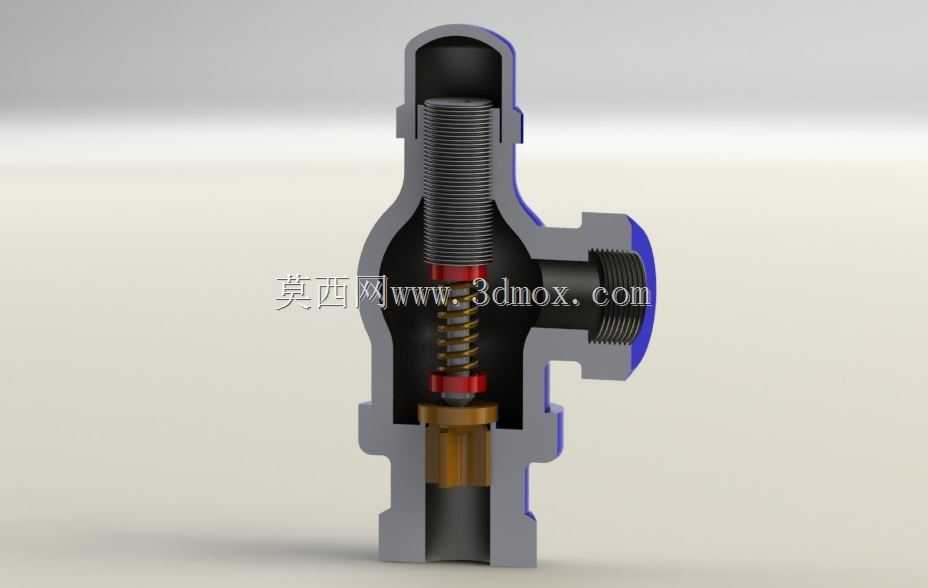

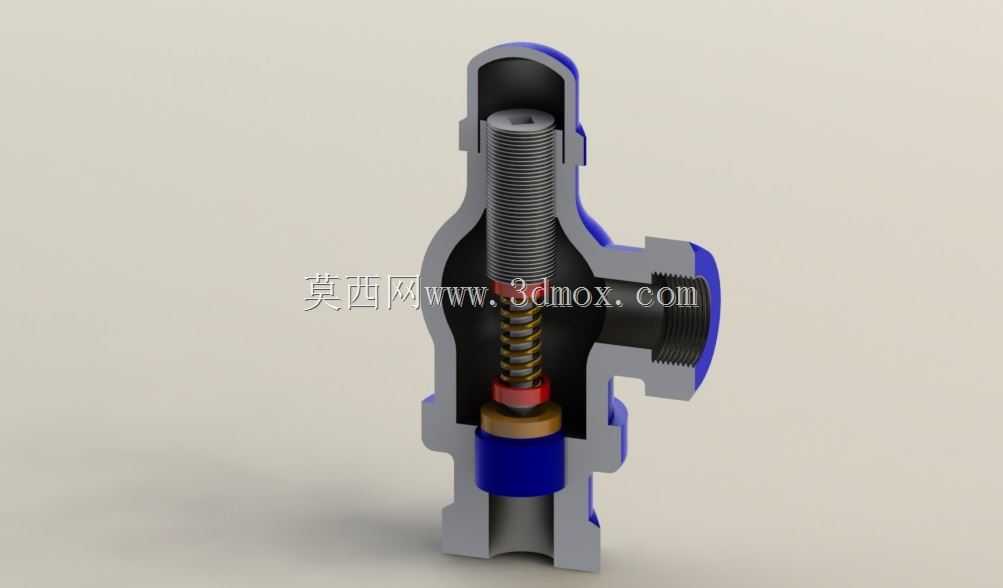

　　这款角式结构的截止类阀件，主要应用在中小口径的工业流体管路、建筑给排水支路、小型换热设备进出口等需要直角转向同时管控介质通断的场景，相比直通式截止阀，它能直接适配管路90度转弯的布局需求，省去额外的弯头配件，减少管路的连接泄漏点，同时缩短管路安装的总长度，在空间紧凑的设备内部管路排布中优势十分明显。从剖切展示的内部结构来看，阀体采用整体锻压成型的流道结构，进出口轴线呈90度垂直布置，介质从下端入口进入阀腔后，转向90度从侧方出口流出，这种流向设计使得阀瓣开启时介质对密封面的冲刷方向平行于密封面，相比直通式截止阀的介质直冲密封面结构，能有效降低高速介质对密封副的冲蚀损耗，延长密封件的实际使用寿命。阀杆采用梯形螺纹传动结构，

　　螺纹段设置在阀腔上部的填料函区域，和下方介质腔通过密封填料完全隔离，避免介质中的杂质进入螺纹副造成卡滞，同时梯形螺纹的传动效率和承载能力更强，适配较高压力等级下的启闭操作，手轮施加的扭矩通过螺纹副转化为阀杆的轴向直线运动，带动阀瓣实现升降动作，完成阀门的启闭和开度调节。阀瓣和阀杆之间采用活动连接结构，阀瓣可以在小范围内自适应偏转，保证关闭时阀瓣密封面和阀座密封面能够完全贴合，不会因为阀杆的同轴度误差造成密封面偏磨、关闭不严的问题，阀瓣下方设置的弹簧加载结构，能够在阀门关闭时提供持续的预紧力，补偿温度变化带来的阀体、阀杆热胀冷缩间隙，避免温度波动时出现密封泄漏，同时在介质出现压力波动时，弹簧的缓冲作用能避免阀瓣出现频繁跳动，

　　降低管路的水锤冲击风险。安装边界方面，这款阀件的进出口均采用内螺纹连接形式，适配常规的英制管螺纹规格，安装时不需要额外焊接法兰，直接和带外螺纹的管路端拧紧即可，安装操作便捷，适合小口径管路的快速装配；阀体的外部轮廓采用圆弧过渡的流线型设计，没有尖锐的凸起结构，外部最大轮廓尺寸控制合理，安装时预留的操作空间只需要满足手轮旋转的空间需求即可，侧方出口的轴线和下端入口的轴线垂直相交，安装时可以直接替代管路转弯处的弯头，不需要额外调整管路的走向。在实际选型应用中，这款角阀适合输送水、油品、低压蒸汽等无强腐蚀性的介质，工作时的介质流向遵循低进高出的原则，也就是从下端入口进、侧方出口出，这种流向设计使得阀门开启时的操作力矩更小，

　　同时关闭状态下介质压力作用在阀瓣下方，能辅助密封，降低阀杆填料处的泄漏概率；日常维护时，只需要定期更换上部的密封填料，不需要将整个阀体从管路上拆下，维护操作十分简便。从结构设计的细节来看，阀体内部的流道采用平滑过渡设计，没有直角突变的结构，能降低介质流经阀腔时的局部阻力损失，减少管路的压损，提升整个管路系统的输送效率；阀座和阀体采用一体式结构，避免了额外装配阀座带来的泄漏风险，密封面堆焊硬质合金材质，耐磨性能优异，即使在带有少量固体杂质的介质工况下，也能保持较长的密封寿命。
