阿斯特马尔瓣结构三维数模设计

　　在流体控制类设备的管路系统里，这类瓣结构是核心的启闭与导流承载部件，常见于小通径的压力调节管路、精密流体计量装置以及医用流体控制回路中，承担着介质单向导通、压力阈值启闭、反向截止密封的核心作用，区别于常规大通径闸板、蝶板结构，这类小尺寸瓣体的动作行程极短，对配合面的形位公差、表面粗糙度要求远高于普通管路阀件，一旦配合间隙超差，极易出现内泄、启闭卡滞、响应滞后等问题，直接影响整套流体回路的控制精度。

　　从实际使用场景来看，这类瓣结构多适配于低压小流量的洁净流体回路，比如实验室分析仪器的流路切换单元、小型气动控制系统的压力保持支路、特种加注设备的防倒流段，部分同结构原理的瓣体也会应用在制冷系统的节流旁通回路中，依靠介质自身压力差驱动瓣体动作，不需要额外配置动力执行元件，整体结构紧凑，适合安装在空间局促的集成阀组内部。

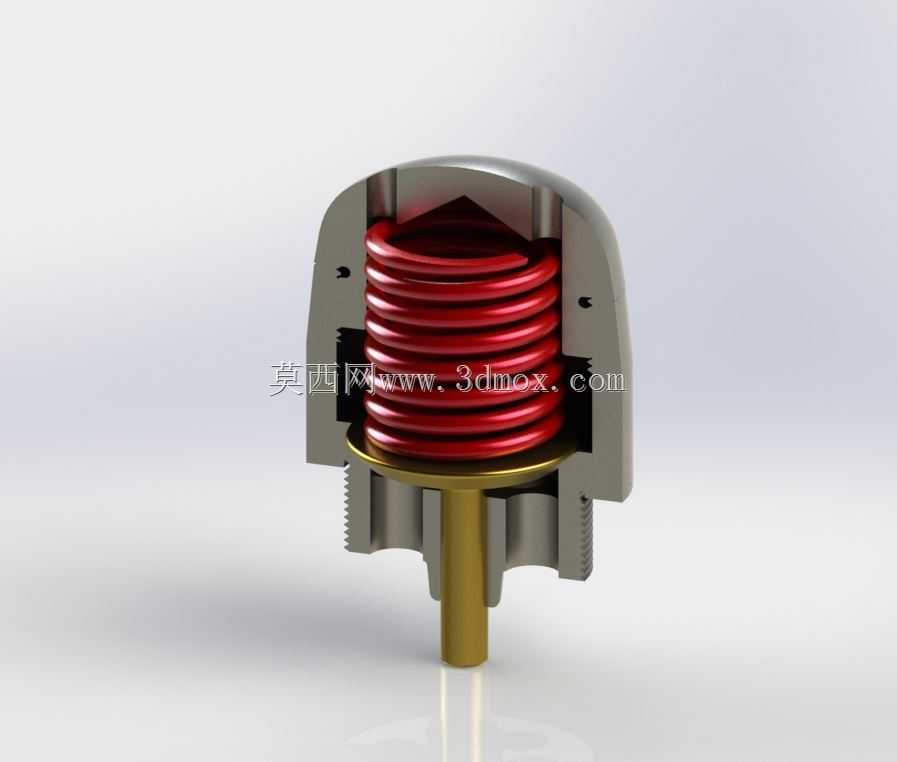

　　设计这类瓣结构时，首先要明确的是动作边界：瓣体的启闭行程通常控制在2mm以内，过长的行程会导致响应速度下降，过短则会造成流道通流面积不足，引发压损过大的问题。瓣体头部采用圆弧过渡的钝头造型，一方面是为了降低介质流经时的局部阻力，减少紊流带来的振动与噪音，另一方面圆弧面在与密封座贴合时，能自动补偿微小的同轴度误差，避免硬密封结构出现偏磨导致的密封失效。瓣体下部的导向柱与阀座内孔采用H7/g6的间隙配合，导向长度不小于导向柱直径的1.2倍，保证瓣体在往复动作过程中不会出现偏斜，导向柱端部做了小尺寸的倒角处理，方便装配时顺利导入导向孔，也能避免装配过程中刮伤配合面。

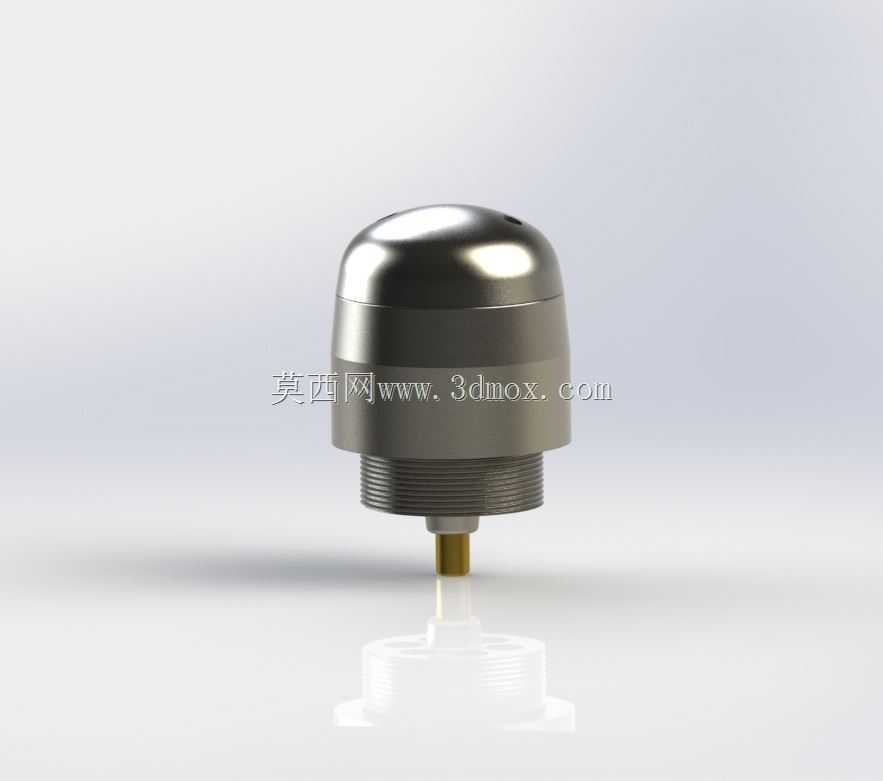

　　瓣体上部的外螺纹段是主要的安装连接结构，螺纹规格选用细牙螺纹，相比粗牙螺纹，细牙螺纹的螺距更小，自锁性能更好，安装后能承受管路内的压力波动而不出现松动，螺纹尾部设计有退刀槽，退刀槽的宽度满足螺纹加工退刀要求，同时退刀槽处做了圆角过渡，避免应力集中，因为在压力波动频繁的工况下，螺纹与瓣体主体的衔接位置是应力集中高发区，圆角过渡能有效提升结构的抗疲劳强度。瓣体顶部的两个小盲孔是装配工艺孔，用于安装时使用专用工装拧紧，避免在瓣体的密封配合面上留下装夹痕迹，影响密封性能。

　　从安装边界来看，这类瓣结构安装时需要预留的径向空间不超过瓣体外螺纹大径的1.5倍，轴向安装空间需要覆盖瓣体全行程加上螺纹旋入长度，整体安装占用空间比同通径的弹簧复位式阀芯小30%左右，非常适合集成在微型阀岛、集成式流体控制板内部。密封配合面的粗糙度要求达到Ra0.8以上，瓣体与密封座接触的环形密封带宽度控制在0.8-1.2mm之间，密封带过宽会导致启闭所需的压力差增大，过窄则会降低密封面的耐磨损寿命，在常规的洁净水、压缩空气、惰性气体介质工况下，这类结构的启闭寿命可以达到百万次级。

　　建模过程中需要重点关注几个配合位置的尺寸链：导向柱与导向孔的同轴度、密封面与螺纹安装基准的垂直度、瓣体动作行程与密封座位置的尺寸匹配，这些尺寸链如果出现累积误差，会直接导致装配后瓣体动作卡滞或者密封失效。另外瓣体的重量也需要做严格控制，过重的瓣体会导致反向截止时的响应速度变慢，在快速压力波动的工况下出现短暂的倒流现象，因此在满足结构强度的前提下，瓣体内部可以做适当的减重设计，但要保证壁厚均匀，避免加工过程中出现变形。

　　在实际选型适配时，需要根据管路的工作压力、介质特性、通径流量要求来调整瓣体的密封面宽度、弹簧复位力（如果配置复位弹簧的话）以及导向配合间隙，对于有腐蚀性介质的工况，瓣体材质可以选用316L不锈钢或者特种工程塑料，常规工况下使用铅黄铜或者铝合金即可满足强度与耐蚀要求，同时兼顾加工成本。这类瓣结构的流道设计采用渐扩式结构，介质从瓣体下部进入，顶开瓣体后沿瓣体头部的圆弧面均匀向四周扩散流出，能有效降低介质对密封面的直接冲刷，延长密封件的使用寿命。
