带散热鳍片双法兰连接式机械传动部件

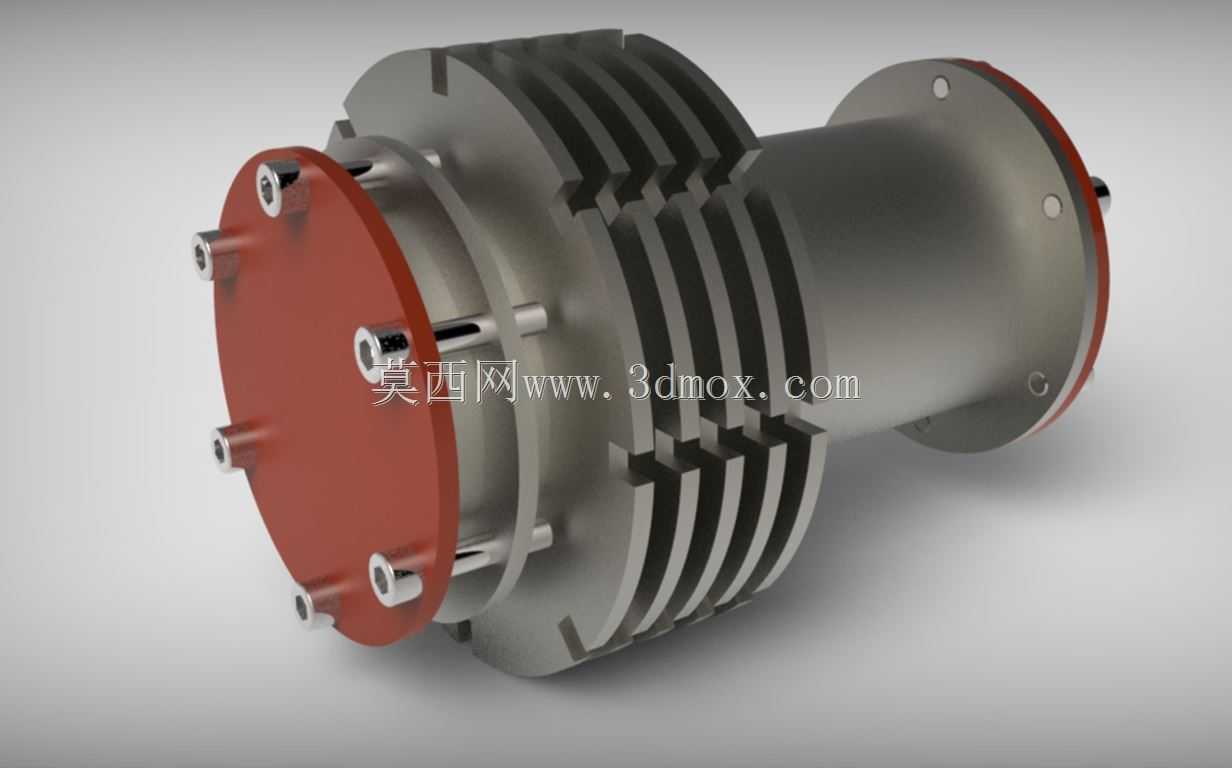

　　这类带周向散热鳍片的双法兰构件，常应用在需要持续传递扭矩同时存在一定温升的动力传输链路中，比如小型动力输出单元的连接端、密闭设备舱内的动力转接节点，这类场景下动力传递过程中部件自身会因摩擦、涡流或者相邻热源传导产生热量，若热量无法及时散出，会导致连接部位的密封件老化加速、配合面公差偏移，长期运行还可能出现连接螺栓预紧力衰减的问题。从结构设计来看，主体采用筒状承力结构，两端的法兰盘分别对应动力输入端与负载输出端的安装接口，法兰盘上均匀分布的螺栓孔采用等节距布置，能保证连接时各螺栓受力均匀，避免单侧受力过大导致的法兰面翘曲。周向布置的多层环形散热鳍片没有采用等厚度设计，靠近法兰端的鳍片厚度更大，越往筒体中部鳍片厚度逐步收窄，

　　这种设计是考虑到法兰端是热量传入的主要区域，更厚的鳍片能更快将法兰面的热量传导到鳍片表面，配合鳍片之间预留的通风间隙，当设备运行时周边空气形成自然对流，就能持续带走鳍片表面的热量，无需额外加装散热附件就能满足常规工况下的温升控制要求。安装边界方面，两端法兰的止口尺寸采用标准公差配合，安装时只需将两端止口分别与对接部件的定位止口嵌合，就能保证两端连接的同轴度，避免因安装不同心导致的运转振动，鳍片的最大外圆直径比法兰盘外径大出一定尺寸，安装时需要预留足够的径向空间，保证鳍片周边没有遮挡物，避免影响空气流通降低散热效率，筒体的轴向长度根据两端安装点位的间距设计，既不会因为长度过长导致轴系挠度变大，

　　也不会因为长度过短无法预留散热鳍片的布置空间。在实际选型适配时，需要核对两端法兰的螺栓孔分布圆直径、螺栓孔数量与孔径，确保和对接部件的安装孔位完全匹配，同时要确认安装位置的径向预留间隙大于鳍片最大外圆半径至少十毫米以上，保证散热通道通畅，若应用在有粉尘或者油污的场景中，还可以在鳍片外侧加装防尘网罩，但网罩的通风率不能低于百分之八十五，避免阻碍空气对流。从结构强度设计角度，筒体部分的壁厚经过扭矩校核，能满足额定传递扭矩下的强度要求，不会出现筒体扭转变形的问题，鳍片与筒体采用一体化结构设计，没有额外的焊接或者拼接接缝，既避免了拼接位置的热阻影响散热效率，也消除了拼接位置的应力集中点，提升了部件长期运行的结构可靠性。

　　两端法兰的端面加工有密封槽，可以适配O型密封圈，当应用在有防尘、防水要求的场景中，安装时在密封槽内装入对应规格的密封圈，就能实现连接部位的IP65级防护，避免外界的水汽、粉尘进入连接腔体内部，影响内部传动件的使用寿命。
