半圆槽式安装支撑固定座结构设计

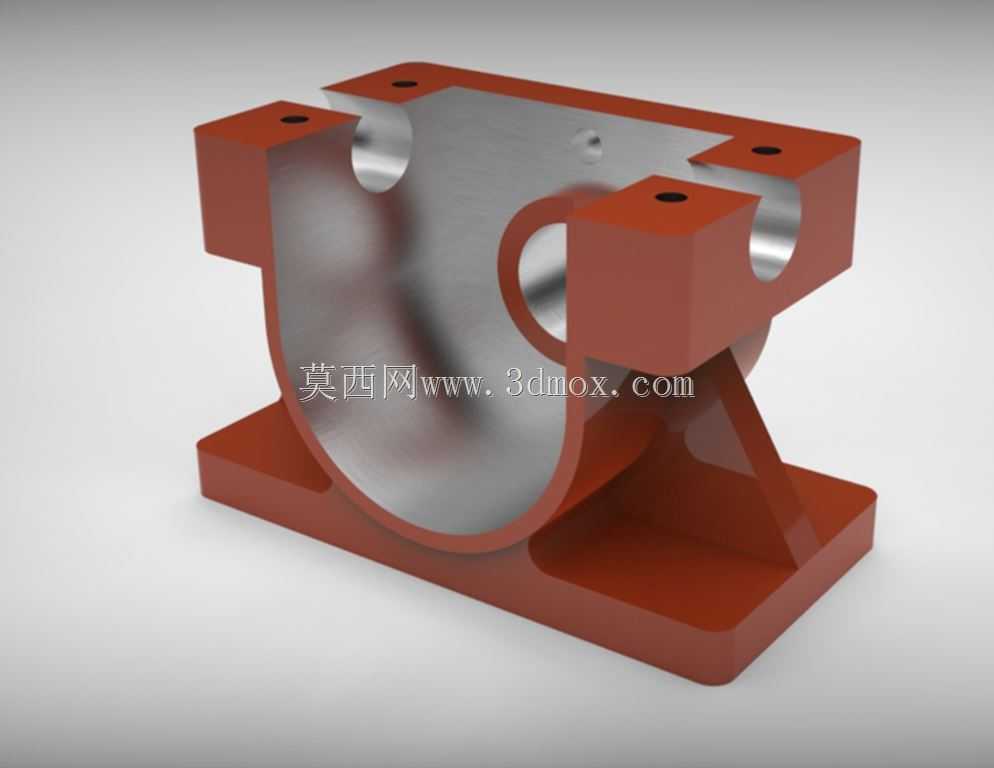

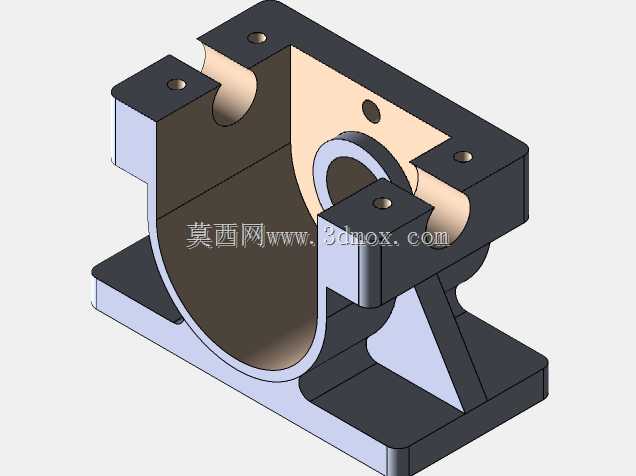

　　该支撑固定座主要应用于中小型传动设备、输送线端部、轻工机械的转轴支撑场景，也可作为小型动力单元的承载基座，适配需要对圆柱类回转构件进行半包裹式限位的安装工况，在食品加工输送设备、小型包装机械、实验室传动试验台的结构搭建中较为常见，能够为回转部件提供稳定的径向支撑，同时承担设备运行过程中产生的径向载荷与部分偏载力矩，避免转轴运行过程中出现挠曲变形，保障传动部件的回转精度。从结构功能来看，该构件采用下半圆开口的承托结构，半圆型腔体内壁为主要承载面，与被支撑的轴套或轴颈外圆形成面接触，相比点接触、线接触的支撑形式，能够有效分散接触应力，降低接触面的压溃风险，适合中低速、中等载荷的传动场景。上部四个带安装孔的凸台为主要的锁紧连接位，

　　安装时可通过螺栓穿过凸台孔位，配合上半压盖完成对回转构件的抱紧固定，凸台与半圆腔体之间做了加厚过渡处理，避免螺栓锁紧时凸台根部出现应力集中断裂的问题。侧部预留的横向通孔可作为润滑油路通道，也可用于安装定位销，实现支撑座与相邻构件的周向定位，防止长期运行过程中支撑座出现移位。底部的安装底板为整面式矩形结构，底板上预留的安装槽位可适配T型螺栓或膨胀螺栓，将整个支撑座固定在设备机架或安装基础上，底板与半圆腔体之间设置了三角形加强筋，筋板同时连接腔体侧壁与底板上表面，能够大幅提升腔体与底板的连接刚度，抵消转轴运行时传递到腔体上的倾覆力矩，避免底板与腔体衔接处出现开裂。设计过程中优先考虑了铸造工艺的可行性，所有转角位置均设置了铸造圆角，

　　避免锐角位置出现浇铸不足、应力集中的问题，半圆腔体的壁厚保持均匀一致，防止铸件冷却过程中出现缩孔、变形缺陷，上部凸台的高度统一，便于后续机加工时一次装夹完成所有安装孔的钻削、端面铣削工序，降低加工难度与装夹误差。安装边界方面，底部矩形底板的长宽尺寸决定了该支撑座的最小安装平面需求，安装时需要保证基础平面的平面度不低于0.1mm/100mm，避免底板安装后出现翘曲，导致半圆腔体的同轴度超差；上部四个凸台的孔位间距需要与配套上压盖的孔位严格匹配，装配时螺栓的锁紧扭矩需要按照对角线顺序逐步施加，避免单边锁紧导致腔体出现微变形，影响内部回转部件的转动顺畅度。半圆腔体的内径尺寸与被支撑构件的外径配合公差建议选取H7/h6间隙配合，

　　既保证回转构件能够灵活转动，又避免配合间隙过大导致运行过程中出现晃动异响。侧部横向通孔的轴线与半圆腔体的轴线保持空间垂直，可根据实际使用需求选择作为油孔时加装油嘴，定期向腔体内部加注润滑脂，降低接触面的磨损，延长支撑结构的使用寿命；若作为定位销孔使用，则需要在装配时完成配铰，保证定位精度。整体结构没有冗余的设计部分，所有结构特征均服务于承载、安装、定位的核心功能，在满足结构强度要求的前提下，通过筋板布局、壁厚优化控制了整体重量，既适合铸铁铸造成型，也可采用钢板焊接后加工的方式快速制作，适配不同的生产批量需求。在实际设备维护过程中，该结构的拆装便捷性较好，拆卸上部压盖即可直接取出内部的回转构件，无需整体拆卸支撑座的底部安装螺栓，能够大幅缩短设备检修的停机时间，适合需要定期维护更换轴套、轴承的应用场景。
