异形铰接式机械连接支座结构设计

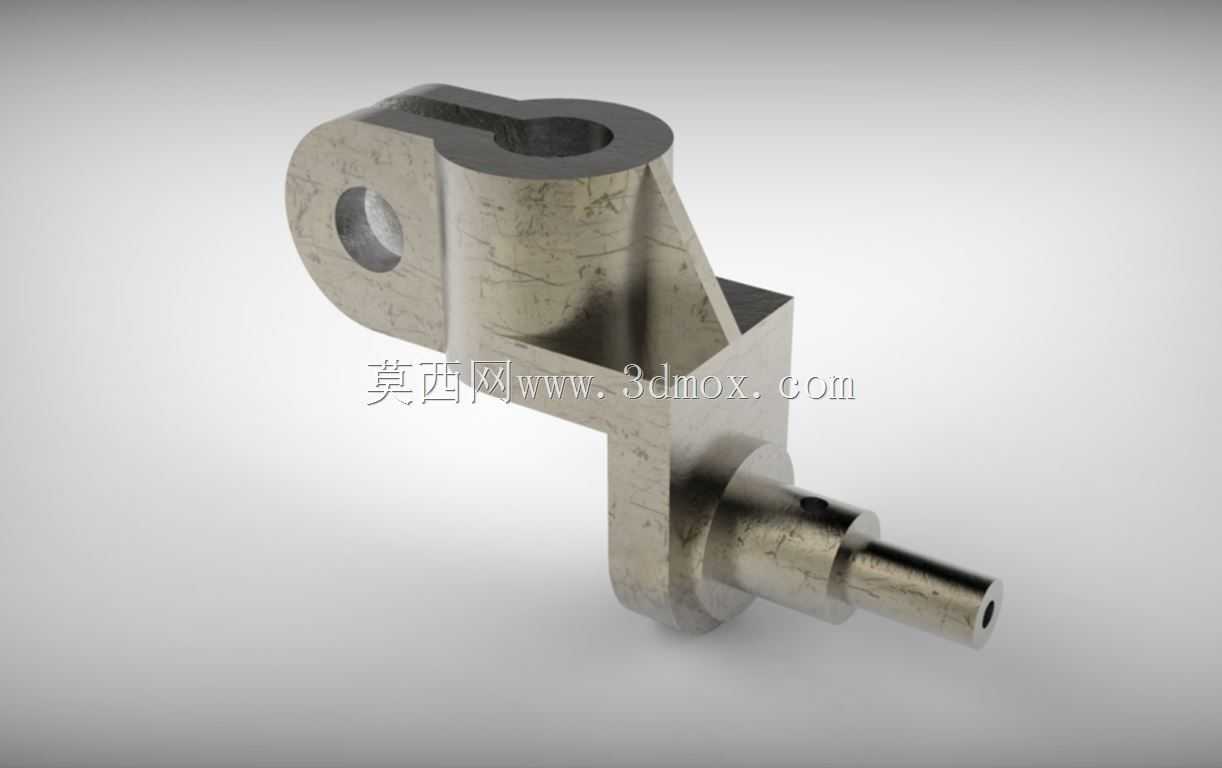

　　这类异形铰接支座多应用在轻工自动化输送线、小型专用工装夹具的动力传递节点上，承担着相邻运动构件之间的铰接支撑、扭矩传递与位置限位作用，区别于标准铰接件的对称结构，该构件采用非对称弯折式主体结构，能够适配安装空间受限、相邻构件运动轨迹存在偏心距的特殊装配场景。从结构功能来看，构件上端的带开口环形孔为铰接安装位，孔壁预留的开口槽用于装配时快速卡入配套铰接销轴，无需从销轴端部穿装，能大幅缩减设备现场装配的操作时长，孔侧的横向通孔为锁紧销孔，当铰接销轴卡入到位后，穿入锁紧销即可限制销轴的轴向窜动，避免设备运行过程中销轴脱出引发传动故障。主体弯折段的三角加强筋是结构强度设计的核心，在不额外增加构件整体壁厚的前提下，

　　通过筋板结构提升弯折位置的抗扭、抗弯截面模量，能够承受运动过程中反复交变的冲击载荷，避免长期运行后弯折位置出现应力集中断裂的问题。构件下端的阶梯轴结构为定位安装端，不同直径的轴段分别承担径向定位、轴向限位的作用，最细轴段的中心通孔为润滑通道，设备维护时可通过该孔向铰接配合面注入润滑脂，降低铰接转动位置的磨损速率，延长构件的整体使用寿命。设计过程中首先需要匹配安装边界的尺寸约束，上端铰接孔的中心到下端阶梯轴安装端面的垂直距离，需要严格适配相邻构件的运动行程，避免运动过程中出现构件干涉；横向锁紧销孔的位置需要避开主体应力集中区域，孔边做倒角处理减少装配应力。主体壁厚的取值需要结合实际承载载荷计算，在满足强度要求的前提下尽可能缩减壁厚，

　　降低构件整体重量，减少运动过程中的惯性冲击。安装配合面的粗糙度需要控制在合理区间，铰接孔与销轴的配合选用间隙配合，保证铰接转动的灵活性，阶梯轴安装段与配套安装座的孔选用过渡配合，保证安装定位的精度，避免运行过程中出现构件晃动偏移。这类构件在实际应用中，多采用45号钢整体铣削加工成型，加工完成后做表面发黑处理提升防锈能力，部分对重量有要求的场景也可采用铝合金材质加工，表面做硬质阳极氧化处理提升耐磨性能。装配时需要先将下端阶梯轴压入配套安装座的定位孔内，通过轴肩实现轴向定位，再将上端铰接孔对准相邻构件的铰接位卡入销轴，穿入锁紧销后检查铰接转动的灵活性，确认无卡滞、无窜动后即可完成装配，日常维护过程中需要定期通过中心润滑孔补充润滑脂，检查锁紧销的磨损情况，出现磨损过量时及时更换，避免传动失效。
