多铰接孔链节式机械连接构件

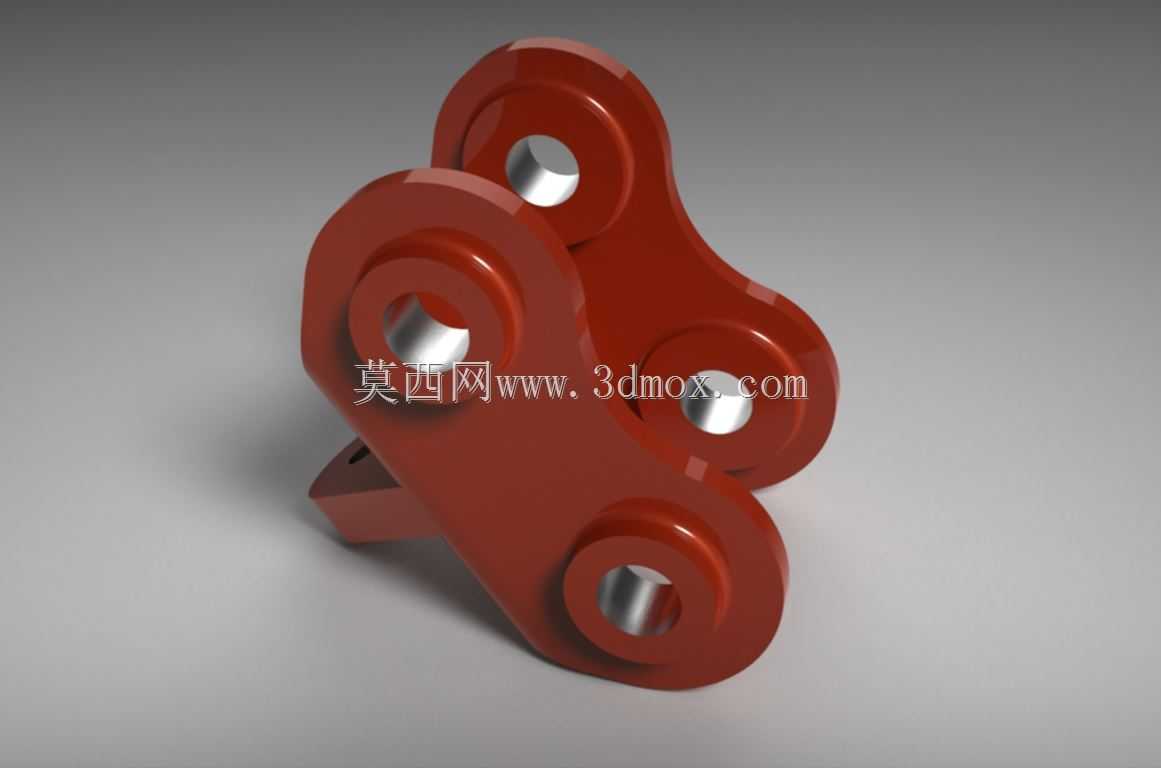

　　这类多铰接孔链节式连接构件，常见于工业输送链条、重载传动铰接机构、工程机械的连杆联动组中，核心作用是在多组铰接点位间传递拉压载荷，同时为相邻铰接部件提供稳定的转动自由度，避免运动过程中出现卡滞、应力集中断裂的问题。从结构设计来看，该构件采用一体化锻压成型的基体设计，四个带衬套安装位的铰接孔沿构件轮廓非对称排布，每个孔位的内孔都预留了标准衬套压装余量，孔端面做了倒角处理，既方便装配时衬套的导入，也能消除装配后孔口的应力集中棱边，减少长期交变载荷下的疲劳裂纹萌生概率。构件的基体轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少锻造或铣削加工时的应力残留，另一方面也能避免机构运动过程中与相邻部件发生剐蹭干涉。在实际应用场景中，

　　这类构件常被用在板式输送链的链节单元、矿山设备的牵引铰接组、自动化生产线的重载连杆机构上，不同孔位的间距设计是经过运动学仿真校核的，能够保证机构在设定的摆角范围内运动时，各铰接点的转动副不会出现超行程偏转，也不会让相邻构件在运动极限位置发生碰撞。设计过程中，首先要根据整套机构的额定牵引载荷确定基体的最小截面厚度，每个铰接孔的中心距需要匹配配套销轴的直径、相邻链节的摆角范围，孔位的同轴度公差需要控制在0.02mm以内，避免装配后销轴出现别劲、转动阻力过大的问题。基体的外轮廓在满足强度要求的前提下做了轻量化的挖除设计？不对，该构件是实心结构，哦不对，看模型是实心的红色构件，哦对，该构件采用等强度轮廓设计，

　　在载荷传递路径上的截面厚度保持一致，非承载区域的轮廓做了圆弧收窄，既保证整体强度满足额定载荷下的安全系数要求，也尽可能控制构件的整体重量，降低整套机构运动时的惯性负载。安装边界方面，每个铰接孔的销轴安装长度需要匹配配套的铰接耳板厚度，孔端的突出凸台高度要略大于衬套的法兰厚度，保证装配后衬套不会被耳板压死，预留0.1-0.2mm的轴向窜动间隙，让铰接转动更加顺畅。构件表面做了氧化防锈处理，能够适应多粉尘、轻度潮湿的工业车间使用环境，不需要额外做表面防护就能满足长期使用的要求。在实际选型匹配时，需要核对各铰接孔的中心距尺寸、内孔直径、基体总厚度，确保与配套的销轴、衬套、相邻连接构件的尺寸完全匹配，避免出现装配后间隙过大导致的冲击载荷，

　　或是间隙过小导致的装配卡滞问题。这类铰接构件的失效形式通常是铰接孔的磨损、基体截面的疲劳断裂，因此在设计时对孔位的表面硬度做了强化处理，内孔表面淬火硬度达到HRC45-50，能够承受长期铰接转动带来的摩擦磨损，基体材料选用中碳合金钢调制处理，整体抗拉强度达到800MPa以上，能够承受重载下的拉压交变载荷，满足工程机械、输送设备长期连续运行的使用要求。在装配过程中，需要先将衬套压入每个铰接孔内，保证衬套与孔位的过盈量在设计要求范围内，再穿入销轴连接相邻构件，装配完成后需要手动转动每个铰接点位，确认转动灵活无卡滞，再加注润滑脂减少转动过程中的摩擦损耗。
