球铰式连接固定支撑结构件

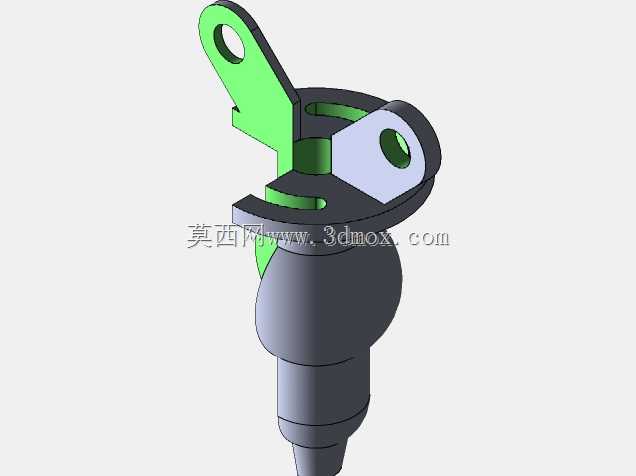

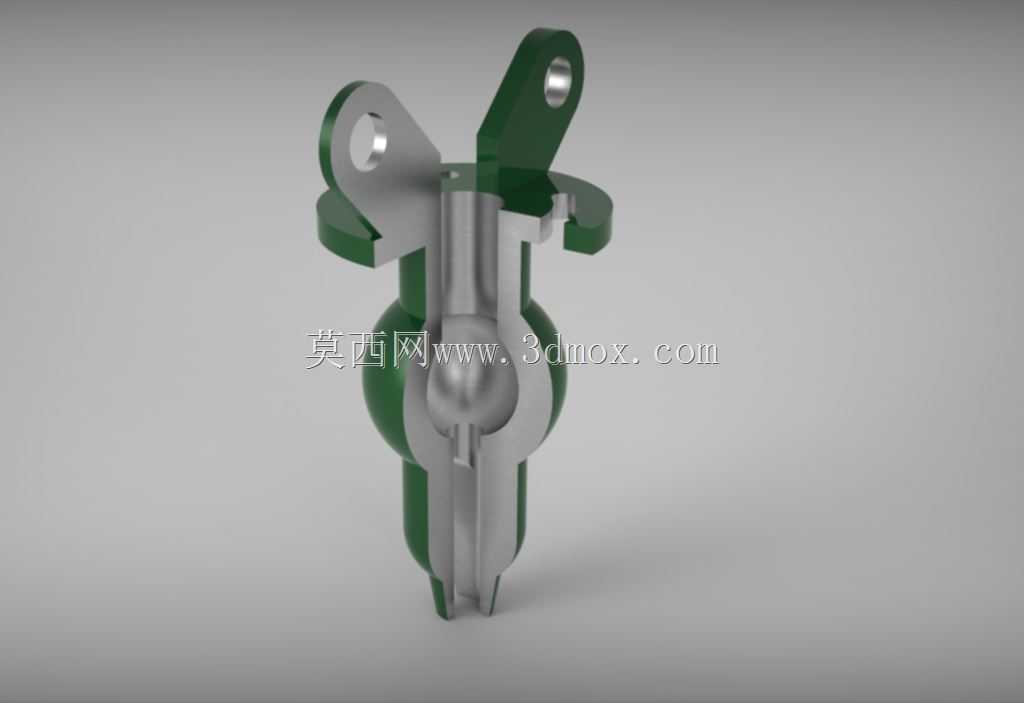

　　该结构件属于铰接类支撑连接组件，核心采用球头铰接的运动副设计，可实现多自由度的角度偏转补偿，在各类需要自适应角度调整的机械连接场景中应用广泛，常见于小型设备的活动支撑端、管线连接的自适应固定位、轻型机械臂的末端铰接节点、工装夹具的浮动支撑点位，能够抵消装配过程中产生的同轴度误差，同时在设备运行过程中吸收一定幅度的振动与位移偏移，避免刚性连接带来的应力集中问题。从结构组成来看，组件分为球头芯轴与外部抱合支座两大部分，球头芯轴的下端为插接式安装段，带有对称的定位卡槽，可直接插入对应安装基座的槽位内，通过卡槽实现周向防转，无需额外设置定位销即可完成芯轴的基础固定，装配工序简洁，适合批量装配的生产线场景。外部抱合支座采用分体式抱合结构，

　　两个对称的支耳上预留有同轴的安装通孔，孔位边缘做了倒角处理，既可以穿入螺栓完成支座自身的锁紧固定，将内部球头抱紧至合适的阻尼力度，也可以通过该孔位将整个组件挂载到外部设备的安装架上，实现组件与外部结构的连接。球头与支座的配合面采用球面贴合设计，配合面的弧度经过精确计算，既保证球头在偏转过程中不会出现卡滞，也能控制配合间隙在合理范围内，避免偏转过程中出现过大的旷量，影响连接精度。设计过程中优先考虑了安装边界的适配性，整体结构沿竖直轴线对称布置，两个安装支耳的外伸长度控制在最小范围，避免占用过多的横向安装空间，下端插接段的直径与球头直径保持合理的比例关系，保证芯轴在承受径向载荷时不会出现根部断裂的问题，球头颈部的过渡位置采用圆弧过渡，

　　消除应力集中点，提升组件的抗疲劳强度。在功能实现上，该结构可根据实际使用需求调整支座对球头的抱紧力，当需要组件实现灵活的角度随动时，可适当放松支耳处的锁紧螺栓，让球头可在一定锥角范围内自由偏转，适配不同角度的连接需求；当需要组件保持固定角度支撑时，可拧紧锁紧螺栓，让支座的内球面完全抱紧球头，实现角度的刚性固定，兼顾了活动铰接与固定支撑两种使用需求。组件的各部分壁厚经过受力校核，支耳位置的厚度满足螺栓锁紧时的强度要求，不会在锁紧过程中出现支耳变形甚至断裂的问题，球头芯轴的内部为实心结构，可承受一定的轴向拉压载荷与径向偏转载荷，适配多数轻型机械连接场景的载荷要求。在实际装配过程中，该组件不需要复杂的专用工装，

　　仅需常规内六角扳手即可完成全部装配与调整操作，维护过程中可直接拆开支耳螺栓检查球面配合面的磨损情况，磨损后可单独更换球头芯轴或者支座部件，降低后期维护成本。球面配合的设计也让组件在存在小幅度安装角度偏差的情况下依然可以顺利装配，降低了对安装面加工精度的要求，适合应用在各类对安装容错率有一定要求的设备结构中，比如小型自动化设备的活动门支撑、检测设备的探头自适应支架、轻型输送线的导向件铰接位等场景，都可以采用该类结构实现稳定的连接与角度调整功能。结构的外形没有多余的凸起结构，所有棱角位置都做了倒钝处理，避免装配过程中划伤操作人员，同时也减少了运行过程中与周边部件发生干涉的概率，整体轮廓紧凑，可在狭小的安装空间内完成布置，不需要预留过大的操作与运动空间。
