多通路法兰式流体转接接头结构设计

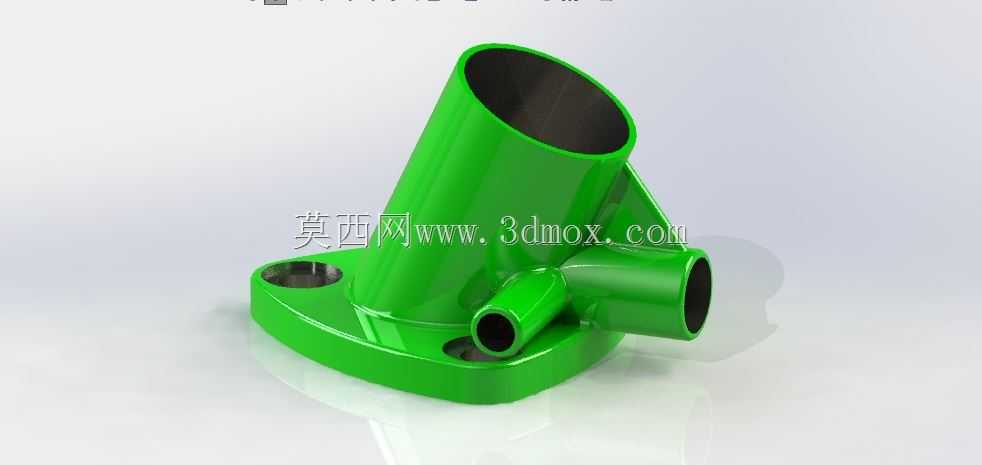

　　这类多通路法兰式转接接头，多应用在中小型流体输送系统的管路交汇节点，常见于小型液压站支路分配、冷却循环系统分流、气动控制回路汇流等场景，承担不同通径管路的流向转接、介质分流合流作用，替代多个单通接头拼接的冗余结构，减少管路连接点的泄漏风险。从结构设计逻辑来看，底座采用带安装孔的法兰式结构，安装面做平面度公差管控，保证和安装基体贴合时的密封可靠性，两个安装孔对称分布在底座两侧，适配常规螺栓紧固的安装方式，安装时不需要额外做复杂的定位工装，只要对齐基体上的对应螺纹孔即可完成固定，安装边界的预留空间只需要覆盖底座外轮廓3-5mm的操作空间，就能满足扳手拧动螺栓的作业需求。主体主通路采用斜向大口径筒体设计，

　　这个角度是根据管路实际走线方向确定的，避免管路弯折产生过大的流阻，主通路内壁做光滑过渡处理，没有突兀的台阶结构，减少介质流经时的压力损失，主通路的通径尺寸匹配系统主流路的流量需求，保证介质输送的通流能力。侧面引出的两个不同通径的支管，分别对应不同流量需求的支路，其中稍大的支管适配次流路的输送需求，更小的支管可以接检测仪表或者小流量回路，比如接压力传感器、泄压支路或者润滑支路，三个通路的交汇位置做圆弧过渡处理，避免直角结构造成的介质紊流，同时也减少结构应力集中，提升部件的承压能力。结构加强设计上，主筒体和法兰底座的连接位置做了加厚的圆角过渡，侧面支管和主筒体的连接位置也加了三角加强筋，在不额外增加过多整体重量的前提下，

　　提升连接位置的结构强度，应对管路内介质压力波动带来的载荷，避免长期使用后连接位置出现开裂变形。整个零件的壁厚设计遵循等强度原则，主筒体、支管、底座的壁厚根据各自承受的压力做匹配设计，不会出现局部壁厚过薄承压不足，或者局部壁厚过厚造成材料浪费、成型冷却不均的问题。从实际选型适配角度，这类接头适合安装在空间紧凑的设备内部，因为把多个通路集成在一个零件上，相比采用多个弯头、三通拼接的方案，能节省至少三分之一的管路布置空间，同时减少了接头密封点的数量，降低了后期运维的泄漏排查工作量。建模过程中需要重点管控各个通路的同轴度、安装面的平面度、各通路轴线的角度公差，这些参数直接影响后续管路装配的对位精度，如果角度偏差过大，

　　会导致外接管路出现强制装配的情况，带来额外的装配应力，长期使用后容易出现管路疲劳破损或者密封失效。另外，各个通路的端口位置都预留了标准管接头的安装余量，不需要二次加工就可以直接适配常规的卡套式、扩口式管接头，适配市面上主流的管路连接标准，不需要单独定制配套接头，降低整体的应用成本。这类零件如果采用金属材质加工，多采用压铸或者精密铸造做毛坯，再对安装面、端口密封面做精加工，就能满足使用精度要求，如果是用于低压回路的工况，也可以采用工程塑料注塑成型，进一步降低制造成本，同时提升部件的耐腐蚀性能，适配水基介质、弱腐蚀介质的输送场景。在管路系统布局设计阶段，这类集成式转接接头可以作为管路节点的核心部件，提前根据设备内部的空间走向确定各个支管的角度和通径，就能大幅简化管路的排布设计，减少管路的弯折数量，提升整个流体系统的可靠性。
