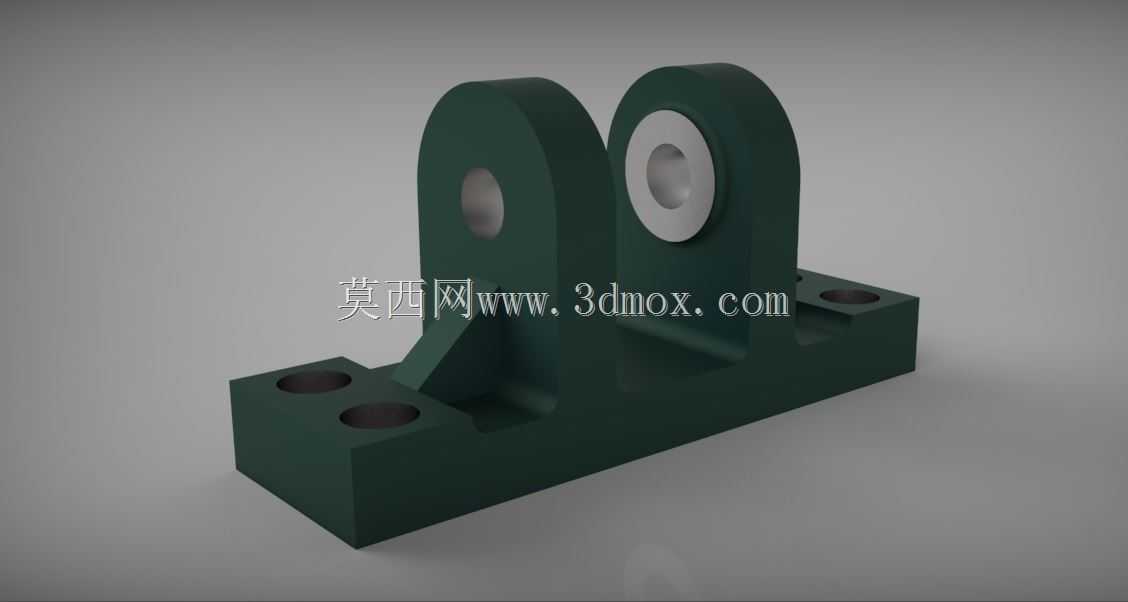

这类双立板铰接支座在工业设备里的应用场景十分广泛,从输送线的张紧轮支撑、小型工装的翻转铰接位,到轻型设备的活动连接端都能见到它的身影,核心作用是为带铰接需求的转动副提供稳定的安装基准,同时承受转动过程中传递的径向载荷与少量倾覆力矩。从结构功能上看,底部的长方形安装底板是整个支座的承载基础,底板上开设的四个沉头安装孔,用于穿装内六角螺栓将支座整体固定在设备机架或者安装平台上,沉孔设计可以让螺栓头完全沉入孔内,避免螺栓突出干涉上方铰接部件的转动行程,同时保证安装面的平整性,减少安装时的应力集中。两块平行设置的立式支撑板是承载铰接轴的核心结构,两块板的同轴度是设计时的核心管控要点,若同轴度偏差过大,会导致铰接轴安装后出现卡滞、
转动阻力大的问题,长期运行还会造成轴与孔的偏磨,缩短部件使用寿命。其中一侧支撑板的孔内镶嵌有衬套,这个衬套一般采用铜基或者自润滑复合材料制作,能够有效降低铰接轴转动时的摩擦系数,同时减少支撑板本体的磨损,当衬套磨损到极限间隙时,仅需更换衬套即可完成维护,无需整体更换支座,大幅降低了设备的后期维护成本。立板与底板之间设置的三角形加强筋,是为了弥补立板与底板垂直连接的结构刚度短板,当铰接部位承受径向载荷时,加强筋可以分散立板根部的应力,避免长期受载后立板出现向外张开的变形,保证两块立板的平行度长期维持在设计公差范围内。在设计思路上,这类支座优先考虑的是安装边界的适配性,首先要确认安装面的可用空间,
底板的长度与宽度需要匹配安装位置的平台尺寸,四个安装孔的孔距要对应安装平台上的预设螺纹孔位置,避免出现安装孔错位无法装配的问题;其次要匹配铰接轴的直径,立板上的铰接孔尺寸要与所选铰接轴、衬套的外径形成合理的配合公差,一般衬套与立板孔采用过盈配合,衬套内孔与铰接轴采用间隙配合,保证转动顺畅的同时不会出现过大的窜动间隙;另外还要确认铰接部件的转动空间,两块立板之间的间距要大于被铰接部件的厚度,预留出足够的转动间隙,避免铰接部件转动时与立板发生摩擦干涉。从安装边界的尺寸逻辑来看,底板的厚度需要根据额定承载来确定,承载越大底板厚度越厚,避免螺栓锁紧时底板出现翘曲变形;立板的高度则由铰接中心的设计高度决定,
要保证铰接轴的中心高度与对接部件的转动中心高度完全一致,否则会出现装配别劲的问题,强行装配会产生额外的内应力,加速部件损坏。在实际建模过程中,这类支座的建模逻辑需要先从安装基准面开始,先绘制底板的轮廓草图,拉伸生成底板实体后,再通过镜像特征生成两块对称的立板,之后添加加强筋结构,最后处理安装孔与铰接孔的细节,衬套可以作为单独的零件进行装配,方便后续出工程图时标注衬套的配合公差与材质要求。这类支座虽然结构不算复杂,但每一处结构细节都对应着实际使用中的需求,比如底板边缘的倒角处理,是为了去除加工后的锐边,避免安装时划伤操作人员,同时减少应力集中的尖角位置;铰接孔的端口倒角,则是为了方便铰接轴与衬套的装配导入,提升装配效率。在实际选型应用时,还需要根据实际承受的载荷大小调整立板的厚度与加强筋的尺寸,若用于冲击载荷较大的工况,还可以在立板外侧额外增加加强结构,或者选用强度更高的铸件材料来制作支座本体,保证结构的可靠性。
