环形功率电感器三维结构设计

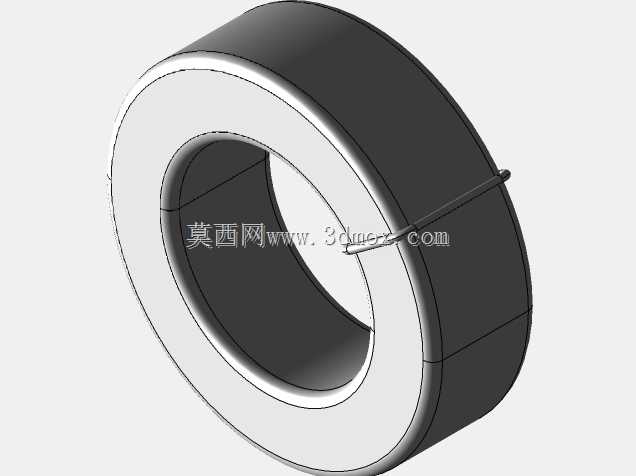

　　在开关电源、逆变电路、EMI滤波回路的硬件开发环节，环形电感器是应用占比极高的被动电磁元件，这类元件的磁路闭合特性，能有效降低漏磁带来的周边元件干扰问题，在大电流功率回路中表现出远优于开磁路电感的性能稳定性。做这类元件的三维建模时，首先要匹配实际生产中的磁芯选型逻辑，环形磁芯的内外径、高度参数直接决定了有效磁路长度、有效截面积这两个核心电磁参数，建模时不能只做外观示意，要把磁芯的倒角、绕线的排布间隙都还原出来，否则后续做结构干涉检查、整机布局仿真时会出现偏差。

　　从实际设备应用场景来看，这类环形功率电感常出现在光伏逆变器的直流升压回路、工业伺服驱动器的母线滤波环节、充电桩的PFC校正电路中，不同应用场景下对电感的安装边界要求差异很大。比如车载充电机里用的环形电感，因为车载环境的振动等级高，绕线的固定方式、磁芯的包胶厚度都要在模型里体现，安装孔位的位置要避开周边的功率器件散热风道，同时要保证引脚的爬电距离满足安规要求。建模过程中，绕线部分的处理最容易出现和实际生产脱节的问题，很多新手建模时会把线圈做成完全贴合磁芯的整环实体，实际生产中绕线是有张力的，线匝之间会存在均匀的排布间隙，粗线径绕制时还会出现线匝的轻微形变，这些细节还原后，模型导出的STEP文件才能直接用于结构装配校验，不用后续反复调整。

　　设计这类电感的三维结构时，要先明确安装场景的空间边界：如果是板载安装的类型，要预留引脚过波峰焊的伸出长度，磁芯底部和PCB板的距离要满足绝缘要求，通常要预留0.5mm以上的间隙避免耐压击穿；如果是母排连接的大电流电感，要考虑接线端子的受力方向，安装座的结构要能承受接线时的扭矩，不会把力直接传递到磁芯上造成磁芯碎裂。环形结构的优势在于磁路均匀，气隙分散分布，不会像EI型、EE型磁芯那样在拼接气隙位置产生明显的边缘磁通，导致周边铜箔、金属结构件产生涡流损耗，所以建模时不需要额外设置集中气隙的结构，只要保证磁芯的材质参数对应正确的磁导率，就能匹配电磁仿真的需求。

　　从结构设计的细节来看，磁芯表面的绝缘包封层厚度要根据工作电压等级确定，交流高压场景下包封层厚度通常在0.8mm到1.5mm之间，建模时要把这层厚度单独做出来，不能直接把磁芯外径放大了事，因为包封层的存在会影响绕线的实际内径，进而影响可绕制的线径和匝数。绕线的引出端位置要根据整机的接线方向调整，常见的引出方式有径向引出、轴向引出两种，径向引出的引脚平行于磁芯端面，适合PCB卧式安装，轴向引出的引脚垂直于磁芯端面，适合立式安装节省板面空间。实际选型时，很多结构工程师容易忽略电感的外形公差，环形磁芯的烧结公差通常在±0.3mm左右，绕线后的外径公差会放大到±0.5mm，所以在做整机布局时，要给电感周边预留至少1mm的安全间隙，避免装配时出现干涉。

　　这类环形电感的散热路径主要通过磁芯表面向周边空气辐射，以及通过引脚向PCB板传导，所以建模时如果要做热仿真前置处理，要把绕线的层间间隙、磁芯和包封层的接触热阻对应的结构细节还原，不能把整个电感做成一个均质实体，否则热仿真的结果会和实际温升偏差超过15℃，失去参考意义。在大功率应用场景下，部分环形电感会在磁芯和绕线之间增加导热绝缘衬垫，把绕线的热量传导到外置的散热铝座上，这部分结构在建模时也要明确区分衬垫、磁芯、绕线、铝座的不同实体，方便后续赋予不同的材料属性做耦合仿真。

　　很多刚接触硬件结构设计的工程师，会把环形电感的模型做成简单的圆环加引线，忽略了生产工艺带来的结构细节，比如绕线时的起始固定胶带、外层的绝缘玛拉胶带、引脚处的护套结构，这些细节虽然不影响电磁性能，但会直接影响实际装配的尺寸边界，比如外层胶带缠绕后，电感的外径会比裸绕线状态大0.2mm到0.4mm，如果布局时刚好卡着尺寸留间隙，实际生产装配时就会出现装不进去的问题。另外，针对大电流多股线绕制的环形电感，建模时要注意利兹线的等效外径，不能用单股实心线的直径来建模，多股线绞合后的实际外径比同截面积的单股线大15%左右，这部分尺寸偏差如果没考虑到，会导致绕线后的整体尺寸超出设计预期。
