UT20V型EMC电磁兼容滤波组件结构设计

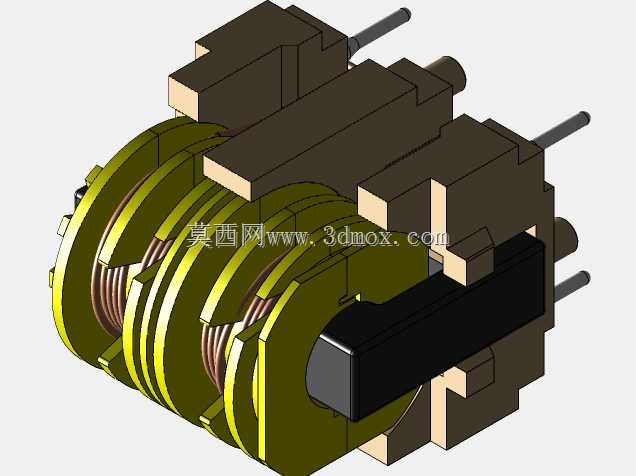

　　在工业电气传动、变频驱动、伺服控制这类强电磁干扰场景里，供电回路的传导骚扰抑制一直是设备过EMC认证的核心环节，这款UT20V滤波组件就是针对这类场景开发的集成式滤波结构，和市面上零散拼接的滤波方案不同，它把共模电感、差模抑制回路、接线端子做了一体化的结构整合，不需要用户额外做元件排布和绝缘隔离设计，直接装在设备进线端就能完成传导骚扰的滤除工作。从结构设计逻辑来看，绕组部分采用了分段式多层绕制的骨架结构，黄绿色的绝缘骨架把每相绕组做了物理分隔，避免绕组之间出现匝间击穿或者寄生电容过大的问题，绕组之间预留的散热间隙也能保证长期满负载工作时，线圈温升控制在绝缘材料允许的范围内，不会因为过热导致绝缘老化失效。

　　接线端采用了直插式的硬连接结构，伸出的接线柱直接对应设备进线端的接线排，不需要额外转接，安装时只需要把接线柱插入对应端子位拧紧固定螺丝即可，相比传统飞线连接的滤波器，这种结构的接触电阻更小，大电流工况下的发热更低，也能避免运输或者设备振动过程中出现接线松脱的问题。组件的安装边界做了紧凑化处理，整体外形采用方正的块式结构，侧边的安装凸台预留了标准的固定孔位，可以直接适配市面上大多数变频柜、伺服驱动器的进线端安装位，不需要额外做安装支架的定制，安装时的最小安全间隙只需要在接线侧预留30mm的接线操作空间，其余侧面和柜体内其他元件保持10mm以上的绝缘距离即可，不会占用过多柜内的宝贵安装空间。从功能特性上来说，

　　这款滤波组件针对150kHz到30MHz频段的传导骚扰做了针对性的阻抗匹配设计，绕组的磁芯选用高初始磁导率的软磁材料，对共模干扰信号呈现高阻抗特性，配合内置的差模抑制回路，能够同时滤除供电线路上的共模和差模干扰信号，既可以避免设备自身产生的干扰信号传导到公用电网影响其他用电设备，也能抑制电网侧传来的尖峰、浪涌等干扰信号进入设备内部，保护后端的驱动板、控制板等精密电子元件不会因为干扰出现误动作或者损坏。在实际选型使用时，需要注意接线端的相序对应，组件上的标识清晰对应三相进线和出线的位置，接反的话会导致滤波效果大幅下降，另外因为绕组工作时会产生一定的漏磁，安装时要尽量远离柜内的霍尔传感器、电流互感器这类磁敏感元件，

　　避免漏磁影响这类元件的检测精度。结构设计上还考虑了批量生产的装配便利性，所有骨架、外壳、端子都采用卡扣加螺丝的组合固定方式，不需要复杂的工装夹具就能完成组装，生产过程中的良品率更容易控制，后期维护时如果出现元件损坏，也可以快速拆开外壳更换对应的绕组或者端子部件，不需要整体报废，降低了全生命周期的使用成本。和传统的分体式滤波方案相比，这种集成式结构的寄生参数更小，因为元件之间的连接路径更短，不会因为过长的连接线引入额外的寄生电感和电容，滤波效果的一致性更好，不同批次产品的滤波曲线偏差可以控制在5%以内，适合批量配套在量产的工业电气设备上，不需要每台设备单独做滤波参数的调试。在户外或者高湿工况下使用时，组件的绕组部分做了绝缘浸漆处理，骨架和外壳的接缝处也做了密封设计，可以防止潮气、粉尘进入绕组内部导致绝缘性能下降，满足IP20以上的防护等级要求，能够适应大多数工业现场的使用环境。
