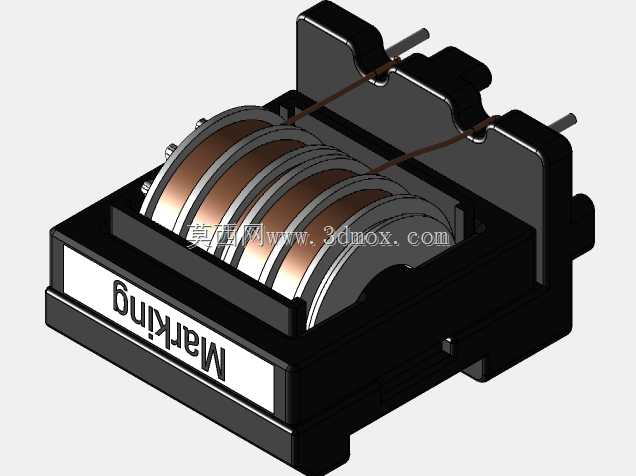

EMC电源滤波器内部绕组结构三维设计

　　在工业电气控制、变频驱动、精密测控设备的电气回路设计中，电磁干扰抑制是保障设备稳定运行的核心环节，这款EMC滤波器的三维结构设计，完整还原了共模滤波核心的绕组排布与壳体装配逻辑，可直接用于电气柜内部的元件布局干涉校验、安装空间预留以及配套结构件的适配设计。从实际应用场景来看，这类滤波器通常串接在设备电源输入端口，负责滤除电网侧传入的共模、差模高频干扰，同时阻隔设备自身开关电源、变频模块产生的电磁谐波反向馈入电网，在数控车床、伺服驱动柜、医疗检测设备、工业PLC控制系统中都属于标配的电气元件，很多结构工程师在做电气柜布局时，往往只关注元件的平面安装尺寸，忽略绕组突出部分、接线端子的走线空间，最终导致装配时出现线缆弯折半径不足、元件与柜内其他部件安全间距不够的问题，这个三维模型完整还原了产品的实际外形轮廓，能有效规避这类设计失误。

　　从结构设计思路来看，这款滤波器采用卧式安装的壳体结构，底部预留了标准的安装固定位，壳体采用阻燃绝缘材质注塑成型，既可以对内部的绕组磁芯形成物理防护，也能满足电气安规的绝缘距离要求。内部的多组共模绕组采用分层排布方式，磁环与绕组之间设置了绝缘衬垫，避免绕组漆包线在长期震动环境下出现绝缘层破损，绕组的引出线直接延伸至壳体外侧的接线端，减少内部走线的交叉干扰，壳体上的标识区域采用凹刻填漆工艺，即使在长期积灰、油污的工业环境下，也能清晰辨识接线标识，避免接线错误。从安装边界来看，这款滤波器的整体外形适配标准DIN导轨安装或者螺丝直接固定两种方式，安装孔位的间距符合通用电气元件的安装规范，接线端子的伸出长度预留了冷压端子的压接空间，绕组部分的突出高度在设计时充分考虑了电气安全间距，相邻安装的电气元件之间无需额外预留过大的空隙，能有效提升电气柜内部的空间利用率。

　　在实际选型适配过程中，结构工程师可以借助这个三维模型，提前模拟滤波器在柜内的安装位置，核对进出线线缆的弯折半径，确认滤波器与周边断路器、接触器、开关电源等元件的安全间距，避免后期样机装配时出现元件干涉、走线困难的问题。同时模型完整还原了绕组的实际绕制结构，对于需要自主开发同类型滤波器的工程师来说，也可以参考其绕组排布方式、磁环固定结构、壳体与内部组件的装配逻辑，优化自身产品的结构设计，比如在震动较强的工程机械应用场景中，可以参考其绕组与壳体之间的缓冲固定方式，增加减震衬垫，避免磁环在长期震动下出现碎裂、绕组移位的问题。另外这款滤波器的壳体侧面预留了接地端子的安装位置，在三维模型中可以清晰看到接地端的连接路径，方便结构设计时同步考虑接地线缆的排布，确保滤波器的金属壳体可靠接地，保障滤波效果与用电安全。

　　很多刚接触电气结构设计的工程师，容易把EMC滤波器当成普通的接线端子排来预留空间，忽略其内部绕组的体积以及接线时的操作空间，导致后期装配时接线工具无法操作，或者线缆与绕组部分距离过近带来安规隐患，这个三维模型把产品的所有外部轮廓、突出结构、安装点位都做了1:1的还原，不管是做电气柜的整体布局仿真，还是做安装板的开孔定位，都可以直接提取模型的尺寸参数，不需要反复对照二维样本核对尺寸，能大幅提升设计效率，减少样机试制阶段的改模次数。在一些紧凑型电气设备的设计中，还可以参考这款滤波器的紧凑化排布思路，优化内部绕组的布局，在保证滤波性能的前提下缩小产品体积，适配更小的安装空间需求。
