公制尾座夹紧固定零件结构设计

　　在普通车床、外圆磨床这类带尾座的机加工设备里，尾座的轴向定位可靠性直接决定了长轴类工件、孔加工刀具的装夹稳定性，尾座夹作为尾座套筒锁紧回路里的核心传力零件，承担着把操作端的锁紧力均匀传递到套筒外壁、避免套筒在切削载荷下发生轴向窜动或周向偏转的作用。日常车间里做深孔钻、长轴车削工序时，尾座顶针的支撑刚度不足很容易引发工件振纹、刀具崩损，这类夹紧零件的结构合理性，往往是容易被忽略但直接影响加工精度的细节。

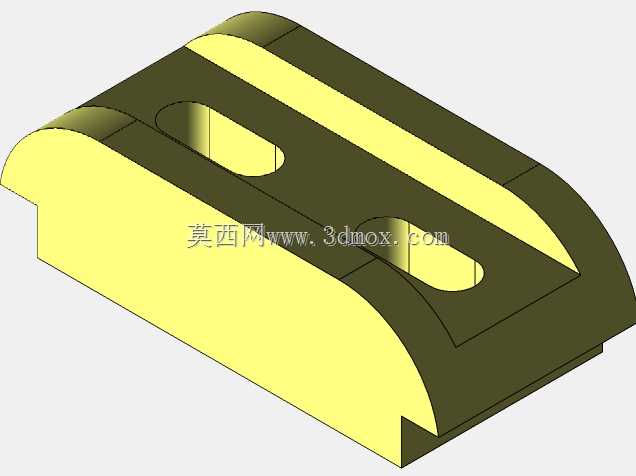

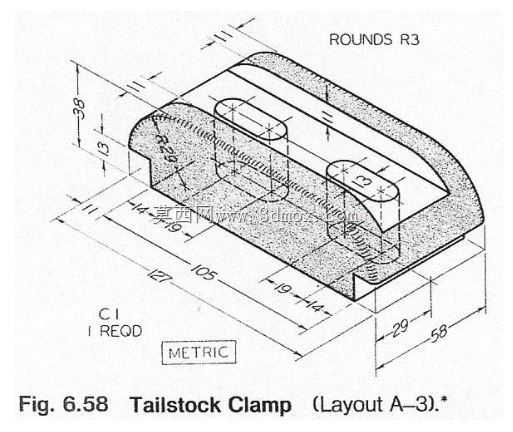

　　从结构设计逻辑来看，这个零件整体采用扁长型块体布局，主体长度方向尺寸为105mm，宽度方向总尺寸58mm，厚度方向总高度38mm，所有外棱边都做了R3的倒圆处理，既避免热处理环节的应力集中开裂，也能消除装配过程中锐边划伤操作人员、刮破配套密封件的隐患。零件一端设计了R29的圆弧贴合面，这个曲面的弧度是和尾座本体的安装槽内壁完全匹配的，装配时可以直接嵌入安装槽的圆弧定位面，不需要额外做周向防转结构，就能抵消锁紧过程中产生的扭转力矩，减少装配时的配作工作量。

　　零件顶面设置了两个带长圆孔的凸台结构，长圆孔的长度方向顺着零件长度方向布置，单个长圆孔的有效调节行程为19mm，两个凸台的中心距为44mm，这种设计是为了适配不同磨损程度的尾座套筒：当尾座套筒经过长期使用出现轻微磨损、外径减小时，可以顺着长圆孔调整夹紧块的位置，保证圆弧夹紧面始终和套筒外壁完全贴合，延长整套尾座部件的使用寿命，不需要因为少量磨损就更换整个尾座本体。零件底部设计了宽度29mm的导向凸台，和尾座本体上的导向槽采用间隙配合，装配时凸台顺着导向槽滑入安装位，既能保证夹紧动作的直线度，也能承受切削过程中传递到夹紧块的径向载荷，避免锁紧螺栓受剪切力断裂。

　　从实际使用场景出发，这个零件的夹紧工作面做了微纹理处理，也就是图纸上标注的网纹结构，这种纹理可以增加夹紧面和套筒外壁之间的静摩擦系数，在相同的锁紧力矩下能提供更大的夹紧力，不需要过度拧紧螺栓就能达到足够的锁紧效果，既降低了操作人员的劳动强度，也能避免过大的锁紧力把薄壁套筒压变形。零件的厚度方向上，从底面到凸台安装面的尺寸为13mm，这个尺寸是经过强度校核的：按照普通车床尾座最大3000N的顶紧力计算，这个截面的抗弯强度足够承受锁紧时的反作用力，不会出现长期使用后夹紧臂变形、锁紧失效的问题。

　　做三维建模的时候要特别注意几个尺寸边界：两个长圆孔的端部半圆半径要和配套的锁紧螺栓外径匹配，通常按照螺栓公称直径加0.5mm的间隙设计，保证螺栓能顺利穿过同时不会有过大的旷量；R29的圆弧面要和安装槽的圆弧做同轴度约束，避免装配时出现局部点接触，导致夹紧力不均匀；所有R3的外倒圆要和相邻平面做相切约束，不要出现接痕，不然热处理的时候棱角位置容易出现淬火裂纹。另外这个零件采用公制尺寸设计，不需要做英制单位的转换，适配国内绝大多数常规机床的尾座结构，不需要额外改孔修配就能直接替换同规格的老旧损坏零件。

　　在夹具设计领域，这类看似简单的块类夹紧零件，其实最考验设计人员的现场经验：很多新手设计的时候会忽略导向凸台的承载作用，把所有载荷都放到锁紧螺栓上，用不了多久螺栓就会出现疲劳断裂；还有的会把安装孔做成圆孔，没有预留调节余量，等套筒磨损后就会出现夹不紧的问题，只能重新做零件。这个尾座夹的结构把定位、夹紧、调节、导向几个功能都集成到一个整体零件上，没有多余的拼接结构，整体刚性更好，加工的时候只需要铣外形、钻孔、做表面纹理，工序简单，加工成本低，适合批量备件生产。车间里做设备维护的时候，遇到尾座锁紧失效的问题，优先检查这个夹紧块的贴合面有没有磨损、长圆孔有没有出现拉长变形，更换这个零件就能解决绝大多数尾座锁紧故障，不需要拆解整个尾座的传动机构，维修效率很高。
