U型铰接连接吊耳结构件

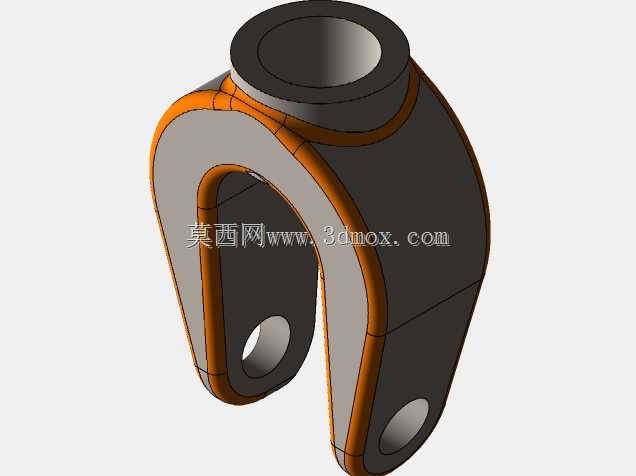

　　该类U型铰接连接构件，多应用于需要实现小角度摆动、载荷传递的铰接点位，常见于工业设备连杆机构、工程机械执行端连接、工装夹具的活动铰接部位，核心作用是在两个相对运动的部件之间传递拉压载荷，同时允许连接部位存在一定范围的转动自由度，避免刚性连接带来的应力集中问题。从结构设计来看，构件上部设置同轴圆柱通孔，用于穿装铰接销轴，孔壁做了加厚处理，对应销轴接触区域的壁厚经过载荷校核，能够承受径向载荷作用下的挤压应力，避免长期交变载荷下出现孔口变形、椭圆化的问题。下部为对称U型叉臂结构，两个叉臂上分别开设同轴的安装通孔，用于和下方被连接件实现销轴连接，叉臂的过渡区域采用大圆弧曲面过渡，没有尖锐的直角转折，

　　这一设计能够有效分散载荷传递过程中的应力流，避免应力集中在转角位置引发疲劳裂纹，尤其是在承受冲击载荷的工况下，圆弧过渡结构能够大幅提升构件的抗疲劳寿命。构件外轮廓的曲面贴合受力路径走向，从上部铰接孔到下部叉臂的壁厚变化遵循等强度设计原则，在载荷传递的主路径上保留足够的材料厚度，非主要受力区域做了合理的材料去除，在保证结构强度满足载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载。从安装边界来看，上部铰接孔的轴向长度与配套销轴的配合长度匹配，安装时需要保证孔的同轴度误差在允许范围内，避免销轴安装后出现偏载，加剧孔壁的磨损；下部两个叉臂的开档尺寸与被连接件的连接端厚度适配，

　　安装时需要在叉臂内侧与被连接件之间预留合适的间隙，保证转动过程中不会出现卡滞，同时间隙不能过大，避免连接后出现横向窜动影响传动精度。叉臂上的安装孔与上部铰接孔的中心距是核心安装尺寸，直接决定了铰接机构的运动行程范围，设计时需要结合整个连杆机构的运动学仿真结果确定该尺寸，避免运动过程中出现构件干涉。在实际应用场景中，这类构件如果用于重载工况，通常会在铰接孔内镶嵌耐磨衬套，减少销轴与构件本体的直接磨损，后期维护时仅需更换衬套即可，无需更换整个构件，降低维护成本；如果用于有腐蚀环境的工况，构件表面会做相应的防腐处理，提升环境适应性。设计过程中需要重点校核三个位置的强度：一是上部铰接孔的挤压强度，二是叉臂与上部筒体连接位置的弯曲强度，

　　三是下部安装孔的拉脱强度，通过有限元分析可以看到，载荷从上部销轴传入后，会沿着两侧的加强筋区域均匀传递到下部叉臂，外轮廓的橙色标识区域正是应力分布相对较高的区域，设计时在这些位置保留了足够的壁厚，同时做了圆滑过渡，保证应力不会出现突变。这类铰接构件的加工通常采用锻造毛坯后机加工的工艺，锻造过程能够让金属纤维沿着构件的轮廓走向连续分布，相比切削加工的零件，抗冲击性能会有明显提升，加工时需要保证上下两组孔的轴线平行度，否则安装后会出现销轴别劲的问题，大幅缩短铰接副的使用寿命。在装配环节，铰接销轴安装后需要加装轴向限位装置，避免工作过程中销轴窜出脱落，铰接部位需要定期加注润滑脂，减少转动过程中的摩擦磨损，保证铰接动作的顺畅。
