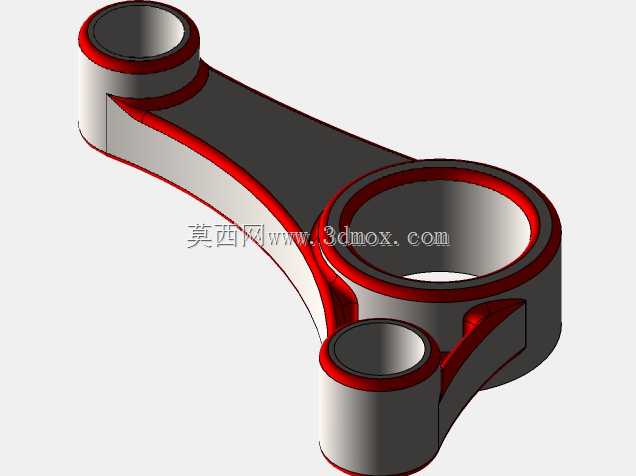

三孔连杆式机械传动连接构件

　　该类三孔铰接连杆构件，常见于多工位联动传动机构、往复式动力传输单元以及需要实现多点位同步动作的机械系统中，区别于常规双孔连杆的两点铰接传动逻辑，三个带衬套安装位的铰接孔可同时对接三个运动端，实现单一部件完成多组运动轨迹的耦合传递，在轻工机械的凸轮联动组、小型内燃机的辅助传动支路、自动化生产线的同步摆臂机构中都能见到这类结构的应用。从实际工况适配角度看，这类连杆的核心作用是将主动端的旋转或往复摆动，按照预设的传动比和轨迹约束，同步传递给两个从动执行端，省去额外增设中间传动连杆的冗余结构，既压缩了传动机构的整体安装空间，也减少了多部件铰接带来的累计传动间隙，提升整套联动机构的动作响应精度。

　　设计层面上，三个铰接孔的中心距是核心参数，直接决定了从动端的运动行程与摆角范围，建模过程中需要先根据传动轨迹方程确定三个孔位的相对坐标，再依次推导杆身的过渡轮廓。孔位内壁预留的衬套压装台阶，是为了适配自润滑铜套或滚针轴承的安装，避免连杆本体在长期往复铰接磨损后直接报废，仅更换衬套即可恢复配合精度，降低设备运维成本。杆身与孔位衔接处的圆弧加强结构，是通过有限元应力分析后优化的形态，在往复传动的交变载荷作用下，孔位与杆身的衔接位置是应力集中高发区，大圆弧过渡加局部增厚的设计，可有效分散铰接处的拉压交变应力，避免长期运行出现应力疲劳裂纹。

　　从安装边界来看，三个孔位的端面均设计有同轴度定位止口，安装时可与对接部件的定位凸台快速配合，保证铰接轴的装配同轴度，降低运转过程中的偏磨风险。杆身的非配合面做了等壁厚优化，在保证整体结构强度满足额定传动载荷要求的前提下，尽可能去除冗余材料，降低构件自身的转动惯量，减少高速往复摆动过程中的惯性冲击，让整套传动机构的运行更平稳。这类连杆的杆身轮廓没有多余的外凸结构，安装时可适配狭窄的传动腔空间，相邻运动部件的避让间隙可控制在较小范围内，帮助设备实现紧凑化布局。实际装配过程中，需要保证三个铰接孔的轴线平行度误差在允许范围内，否则会出现铰接轴卡滞、衬套偏磨的问题，建模时三个孔位的拉伸特征全程采用统一的垂直参考基准，从设计源头规避轴线偏斜的问题。杆身表面的轮廓过渡全部采用顺滑曲面衔接，没有尖锐棱角，既避免热处理过程中出现应力集中开裂的问题，也方便后续的表面处理加工，减少加工过程中的应力残留。在承受峰值载荷的工况下，这类连杆的大尺寸孔位通常对接动力输入轴，两个小尺寸孔位分别对接不同的执行端，通过杆身的刚性传递实现两个执行端的动作同步，相比采用两个独立连杆分别传动的方案，部件数量更少，装配调试的工作量更低，传动同步精度也更易保证。
