竞赛用异形杠杆式操作手柄结构

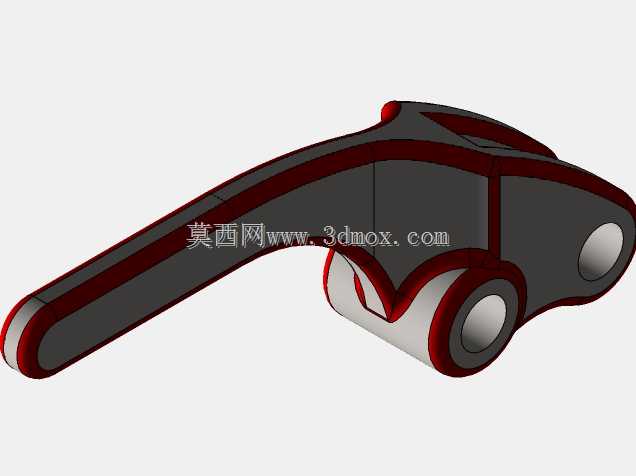

　　这类异形杠杆式操作手柄，常见于手动操作的工装夹具、小型检测设备的触发机构中，核心作用是通过人手施加的握持力，借助杠杆力矩放大原理，带动末端连接的执行件完成锁紧、触发、切换等动作，在手动工装、便携检测器具、小型台式设备的操作端应用十分广泛。从结构形态来看，该构件采用长柄延伸加末端回转铰接的布局，长柄部分完全贴合人手握持的弧度设计，柄身做了连续的曲面过渡，边缘做了等宽的圆角包边处理，避免操作时硌手，同时曲面造型能提升握持时的摩擦力，即便手上沾有少量切削液或油污，也能稳定施力不会打滑。末端的铰接孔是整个构件的安装基准，孔位的同轴度、孔端面与柄身中心线的垂直度，直接决定了手柄转动时的顺畅度，若公差控制不当，会出现转动卡滞、旷量过大的问题，

　　实际加工时该孔通常会加装铜套或者滚针轴承，降低长期转动带来的磨损，延长构件使用寿命。设计这类手柄时，首先要确定的是铰接中心到握持端的力臂长度，力臂过短会导致操作时需要施加的力过大，长时间操作容易造成操作人员手部疲劳，力臂过长则会占用过多安装空间，甚至会在设备布局时和周边其他构件产生运动干涉，需要结合实际操作力需求、设备内部安装空间边界反复调整。柄身的截面采用变厚度设计，靠近铰接端的位置受力最大，截面厚度做了加厚处理，内部可根据受力情况设置加强筋结构，在保证整体强度的前提下尽可能降低构件重量，避免手柄自身重量过大导致误触发，长柄中段到末端的厚度逐渐收窄，适配人手握持时的指腹贴合弧度，提升操作手感。外形轮廓的曲面过渡需要兼顾工艺可行性，

　　若采用注塑工艺生产，所有曲面的拔模角度要控制在合理范围，避免出现倒扣结构导致脱模困难，若采用金属机加工方式生产，要尽量减少五轴加工的区域，降低加工成本，同时所有外露边缘都要做倒角或圆角处理，去除加工毛刺，避免操作时划伤操作人员。安装边界方面，铰接孔的孔径要和配套的铰接销轴做间隙配合，配合公差通常选H7/g6，既保证转动灵活，又不会出现过大的径向窜动，手柄转动的极限角度要做限位设计，通常在铰接座上对应位置加装限位销，避免手柄转动超程导致内部连接的构件损坏，柄身的外轮廓在整个转动行程内，要和周边的设备外壳、其他操作部件预留至少3mm的安全间隙，防止转动过程中出现磕碰剐蹭。这类构件在实际应用中，表面通常会做防滑处理，

　　比如在握持区域包覆软胶、做滚花纹理，或者喷涂防滑涂层，进一步提升操作稳定性，针对不同的使用场景，还可以在柄身末端预留标识安装位，用来标注操作方向、锁紧状态等提示信息，方便操作人员快速识别设备状态。从受力角度分析，手柄在最大施力工况下，铰接孔周边、柄身与铰接端的连接位置是应力集中区域，设计时需要通过有限元分析校核这些区域的结构强度，确保在施加额定操作力的1.5倍载荷时，构件不会出现塑性变形或断裂，针对频繁操作的使用场景，还要做疲劳强度校核，保证构件经过数万次操作循环后仍能正常使用。
