SmalleyCMS08-L3多层波形弹性构件

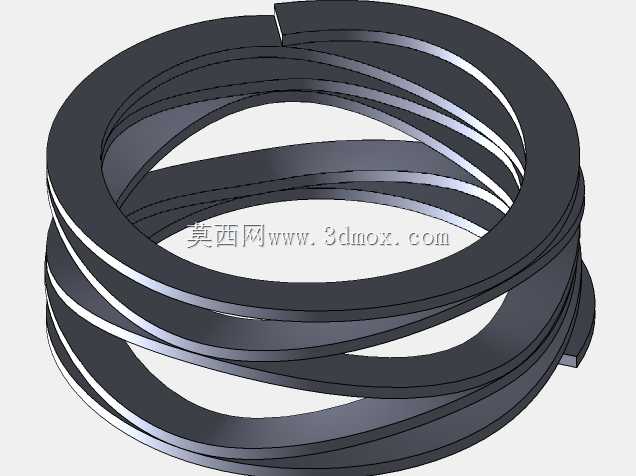

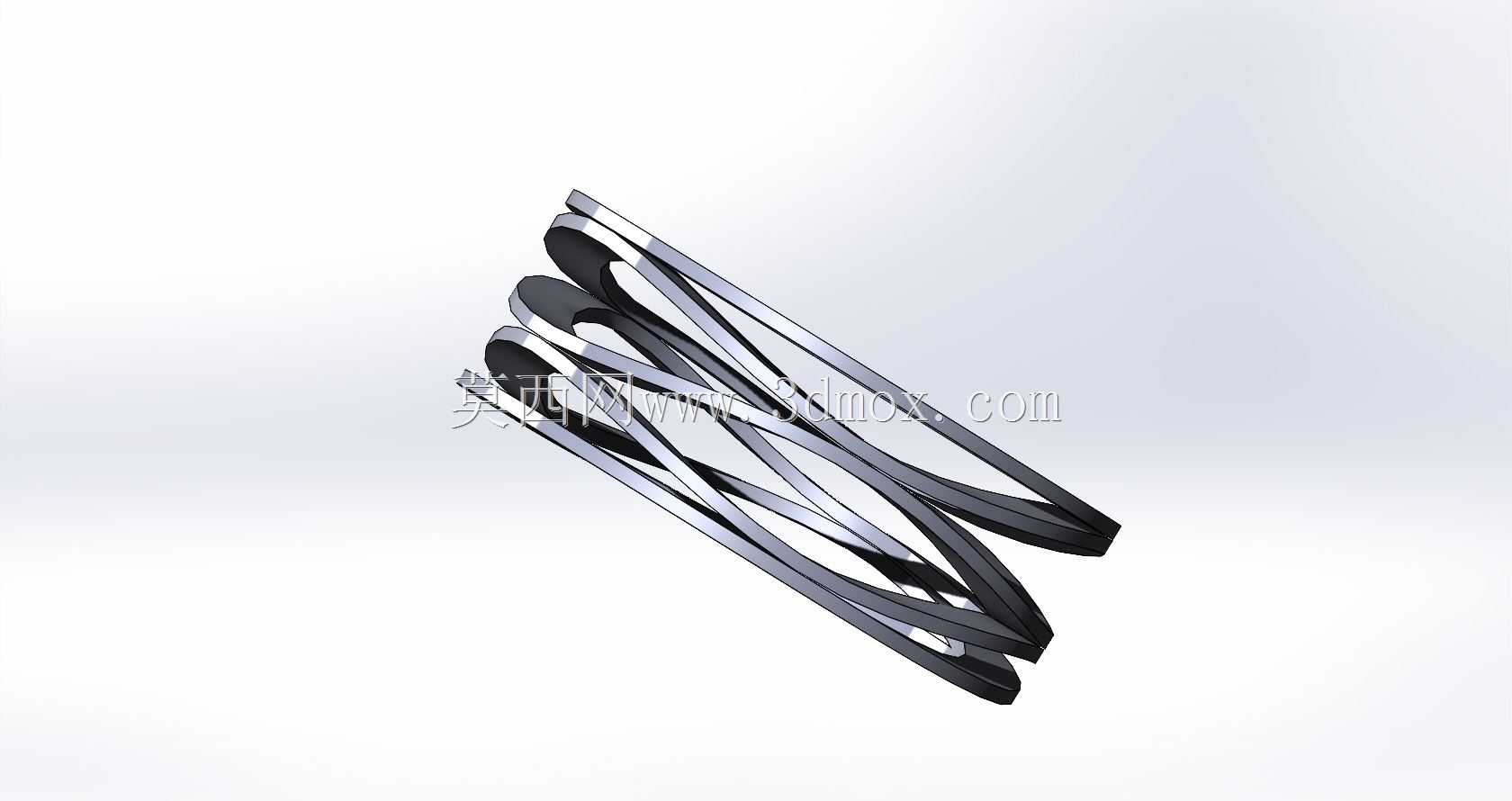

　　在精密传动、仪器仪表、小型机电设备的装配场景中，轴向空间受限的弹性补偿需求一直是结构设计阶段需要重点攻克的细节问题，传统圆柱螺旋压缩弹簧受自身结构特性限制，在相同载荷与变形量要求下，所需的轴向安装高度往往难以适配紧凑化的设备内部布局，而波形弹簧凭借自身的结构优势，恰好能填补这类场景下的选型空白。这款CMS08-L3波形弹簧采用多层对合的波圈叠合结构，每一圈金属带材都经过预压成型处理，波峰与波谷沿圆周方向均匀分布，相邻层的波峰位置精准对齐，在承受轴向载荷时，各层波圈同步产生弹性变形，既能保证足够的补偿行程，又能将整体安装高度控制在远低于同参数普通圆柱弹簧的范围内。从实际应用场景来看，这类波形弹簧常被用在传感器装配环节的预紧结构中，

　　比如压力传感器、位移传感器的敏感元件与壳体之间的压紧配合，需要弹性件提供持续稳定的预紧力，避免设备在受振动、冲击工况时出现元件松动、信号漂移的问题；同时在小型离合器、轴承预紧、阀门密封补偿的结构中，这类波形弹簧也能发挥作用，它不需要额外的导向套结构，自身的多层叠合结构就能在压缩过程中保持较好的对中性，不会出现普通弹簧容易发生的侧向弯曲、卡滞问题。在设计这类波形弹簧的时候，首先要明确安装边界的约束条件，安装孔的内径需要略大于弹簧的外径，避免弹簧在压缩变形时外圈与安装孔壁发生摩擦剐蹭，影响弹力输出的稳定性；而芯轴的直径则要略小于弹簧内径，给弹簧径向变形预留足够的空间，同时又能起到基础的导向作用，防止弹簧在大变形量下出现整体失稳。

　　这款CMS08-L3的波峰数量经过优化匹配，在额定变形量下，每个波峰承受的载荷分布均匀，不会出现局部应力集中导致的早期疲劳失效问题，带材的边缘都做了圆滑处理，没有冲压毛刺，避免在长期压缩循环中出现应力裂纹。和单层波形弹簧相比，多层结构的这款弹簧能在相同的轴向空间内提供更大的载荷输出，不需要通过增加材料厚度来提升弹力，也就避免了厚带材成型后应力过大、弹力衰减快的问题。在实际选型匹配时，需要结合实际工况的预紧力需求、允许的最大轴向压缩量、工作环境的温度与腐蚀条件来确认材料适配性，常规工况下采用弹簧钢带材制作的产品就能满足大部分工业场景的使用需求，如果是在腐蚀环境或者高温工况下使用，则需要对应更换不锈钢或者高温合金材质的带材。在三维建模过程中，这类波形弹簧的建模难点在于波圈螺旋升角与波形曲线的精准匹配，需要先建立单圈的波形曲线，保证波峰到波谷的过渡平滑，再通过螺旋阵列生成多层结构，同时要预留出层与层之间的初始贴合间隙，还原实际产品的自由状态尺寸，避免建模时出现层间干涉导致后续装配仿真出现误差。在装配仿真环节，需要重点验证弹簧压缩到工作高度时的弹力是否符合设计要求，同时检查弹簧外圈与安装孔、内圈与芯轴之间的间隙是否在合理范围内，有没有出现运动干涉的风险。很多结构设计人员在选型波形弹簧时容易忽略工作行程与弹簧自由高度的比例关系，要是压缩量超过了弹簧的额定线性区间，就会出现弹力非线性上升、长期使用后残余变形过大的问题，

　　这款CMS08-L3的线性工作区间经过匹配设计，在常规预紧场景的常用压缩量范围内，弹力变化率保持在稳定区间，能给被压紧元件提供持续稳定的预紧力，不会因为设备运行中的磨损、尺寸公差累积就出现预紧力不足的问题。另外，这类多层波形弹簧在安装时不需要像普通弹簧那样考虑并紧高度的问题，它的最小压并高度远低于同参数圆柱弹簧，能给设备内部的其他元件留出更多的布局空间，这也是它在紧凑化设备设计中被广泛应用的核心原因。在仪器仪表类的小型设备中，往往毫米级的轴向空间节省就能让整体设备的体积进一步缩小，实现产品的轻量化、小型化设计目标，而波形弹簧的应用恰好能满足这类设计需求，不需要牺牲弹性补偿的性能就能实现空间优化。
