斯莫利多层对顶波峰波形弹性件结构

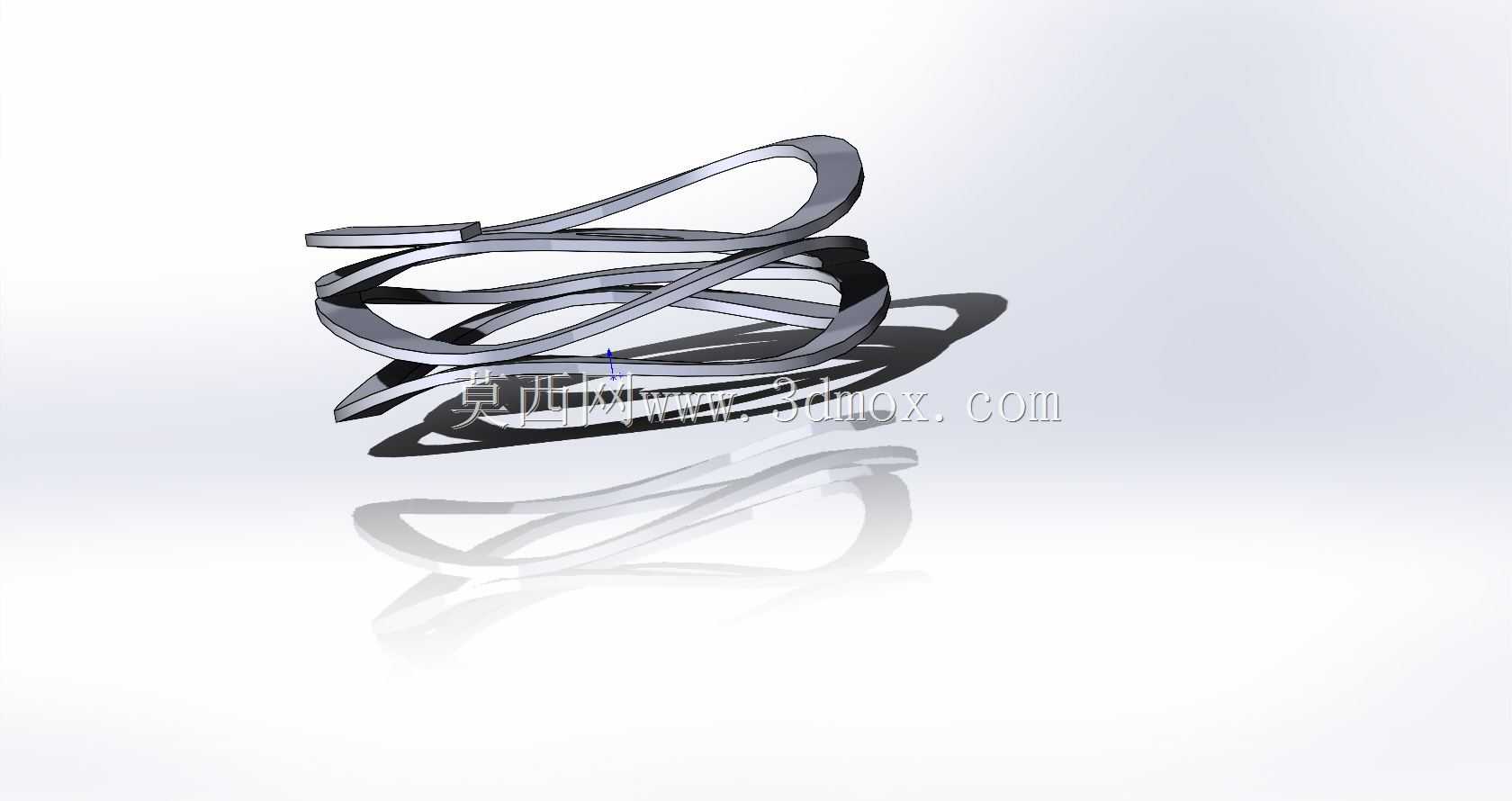

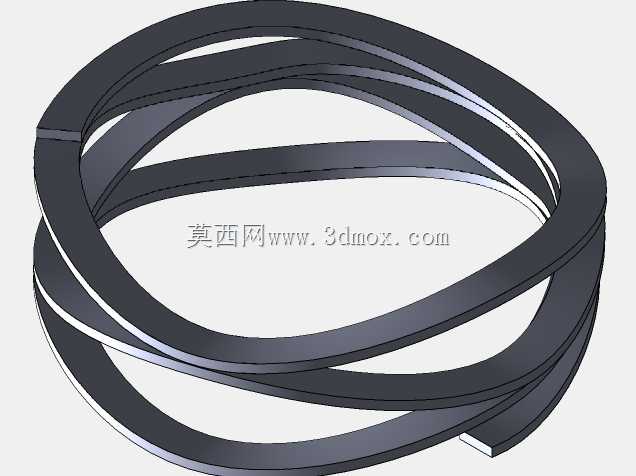

　　在精密仪器的传感检测单元、小空间轴向载荷补偿场景里，常规圆柱螺旋弹簧往往受限于安装空间的轴向高度限制，无法在有限压缩行程内提供稳定的线性弹力，而这类多层对顶波形弹簧恰好填补了小空间高载荷需求的空白。不同于单层波簧仅能提供较低的弹力输出，该款波形弹簧采用多层波峰错位对顶的缠绕结构，波峰至波峰的尺寸为3.25英寸，安装时可直接嵌套在对应直径的轴段外侧，无需额外的导向套结构，自身的层间错位设计即可避免压缩过程中出现径向偏移卡滞的问题。从实际选型应用来看，这类波簧常被用在压力传感器的预紧结构里，传感器的敏感芯体与安装基座之间需要恒定的预紧力来抵消设备运行时的振动冲击，同时还要预留足够的空间布置信号引线与密封结构，

　　常规弹簧的线径与圈高会占用过多轴向空间，导致整体传感器的外形尺寸超标，而该款波簧在相同弹力输出的前提下，轴向安装高度仅为同参数圆柱弹簧的三分之一左右，能大幅压缩传感单元的整体体积。设计这类波形弹簧时，首先要确认安装边界的轴径与孔径公差，波簧的自由外径要比安装腔的内径小0.1到0.2毫米，自由内径要比适配的轴径大0.1到0.15毫米，避免安装时出现过盈刮擦导致镀层脱落或者弹力损失；其次要根据载荷行程曲线匹配波峰的数量与层叠的层数，每层的波峰沿周向均匀分布，相邻层的波峰错位半个波距，这样压缩时各层的接触点会均匀受力，不会出现局部应力集中导致的早期疲劳断裂。在实际装配场景中，这类波簧不需要额外的固定结构，只要放置在对应的安装沉台内即可，

　　压缩过程中弹力随压缩量的线性度表现优异，在额定压缩行程内的弹力偏差可以控制在百分之五以内，完全满足精密传感设备对预紧力一致性的要求。不同于普通冲压成型的单层波圈，该款采用连续钢带缠绕成型的工艺，带材的边缘经过圆角处理，不会出现冲压毛刺割伤安装腔密封件的问题，长期运行在高低温交变的环境下，层间的磨损量也远低于叠装的单层波圈，能有效延长传感单元的免维护周期。在小型流体控制阀的阀芯复位结构里，这类波簧也有广泛应用，阀芯的往复行程通常只有几毫米，需要弹簧在短行程内提供足够的复位力，同时不能因为弹簧的自身高度导致阀体的轴向尺寸过大，该款波簧的多层结构可以在短压缩行程内累积足够的弹力，而且自身的阻尼特性可以吸收阀芯快速启闭时产生的冲击振动，

　　避免阀芯与阀座出现撞击磨损。建模过程中需要重点还原波峰的螺旋升角与层间的贴合间隙，波峰的圆弧过渡半径要和实际带材成型的曲率一致，不能出现尖锐折角，否则有限元分析时会出现应力集中的假阳性结果，影响后续的结构强度校核；缠绕的首尾端采用平端收尾设计，和安装端面的接触为整圈环面接触，不会出现点接触导致的压痕问题，安装后弹簧的垂直度可以控制在自由高度的百分之二以内，压缩过程中不会出现偏载侧弯的情况。在航空航天领域的小型机载传感设备里，这类波簧还被用来做电路板的减震支撑，电路板与安装架之间通过波簧提供柔性支撑，抵消机载环境下的高频振动，波簧的自身重量仅为同性能圆柱弹簧的四分之一左右，能有效降低机载设备的整体重量，同时金属材质的耐温范围远宽于橡胶减震垫，可以在宽温域环境下保持稳定的弹性性能，不会出现橡胶老化失效的问题。
