流线型波浪弹簧斯莫利结构设计

　　在精密机械装配、仪器仪表内部的狭小安装空间里，常规圆柱螺旋弹簧往往受限于安装高度与载荷特性的匹配问题，难以满足紧凑布局下的弹性补偿需求，这类波浪形弹性元件正是针对这类场景开发的特殊结构件。从实际使用场景来看，这类元件常被应用在阀门的密封预紧、轴承的轴向游隙补偿、离合器的压力加载、精密连接器的接触保持等工况中，相比普通圆柱弹簧，它能在相同变形量下提供更平缓的载荷曲线，同时占用的轴向安装空间仅为同载荷普通弹簧的三分之一到二分之一，非常适合对安装高度有严格限制的紧凑装配场景。

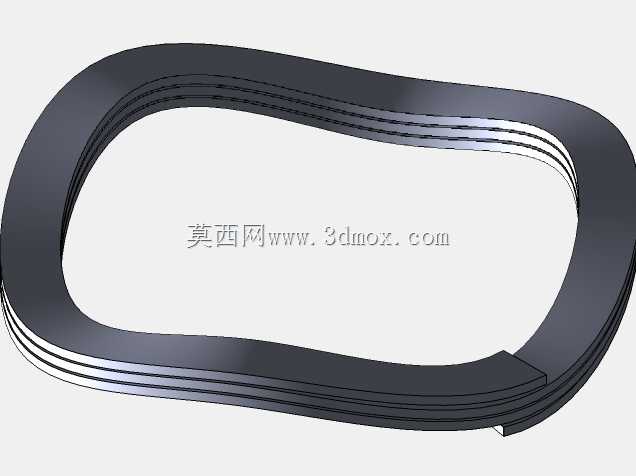

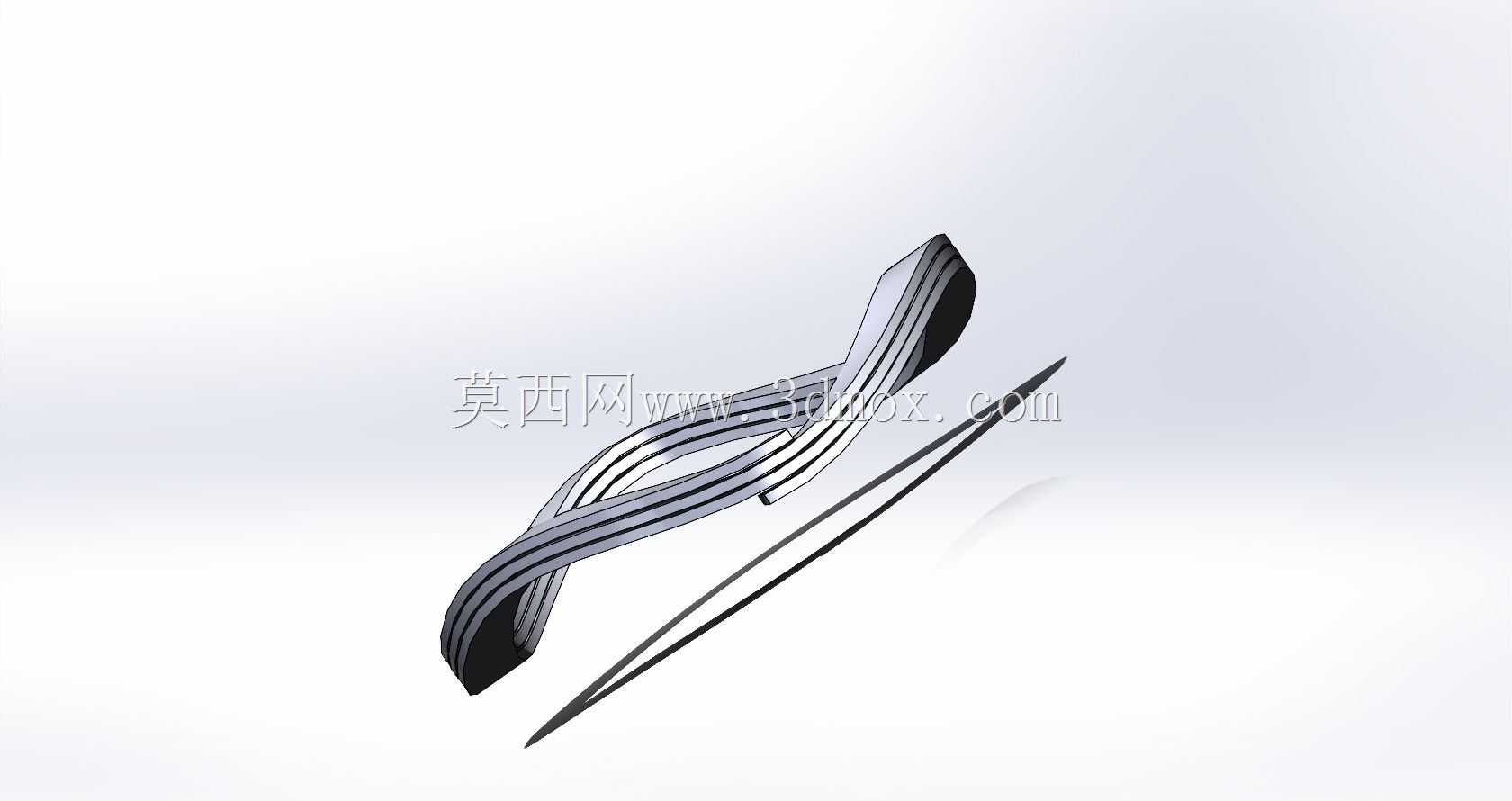

　　从结构设计思路来看，该款波浪结构采用多层钢带缠绕成型的波圈叠加设计，波峰与波谷沿圆周方向均匀排布，相邻层的波峰位置相互对齐，确保加载时各层受力均匀传递，避免局部应力集中导致的早期疲劳失效。设计过程中需要重点考量波高、波数、材料厚度三个核心参数的匹配：波高决定了元件的最大工作变形量，波数直接影响载荷刚度的线性区间，材料厚度则关联到额定载荷的上限与疲劳寿命，三者需要根据实际工况的预紧力要求、工作行程、安装空间边界做协同调整。

　　外形尺寸与安装边界方面，这类波浪元件的外径需要与安装腔的内壁保持0.1-0.3mm的间隙，避免工作过程中与腔壁发生摩擦卡滞，内径则需要与定位轴保持0.08-0.2mm的配合间隙，确保工作时不会出现径向窜动；安装时的预压量通常设定为自由波高的15%-25%，这个区间内元件的载荷线性度最好，不会因为预压过小导致工作中出现松脱异响，也不会因为预压过大导致应力超出材料的弹性极限，产生永久塑性变形。

　　从功能特性来看，该结构的载荷特性曲线在工作行程内具备良好的线性度，相比冲压成型的单层波形弹簧，多层缠绕的结构能在更小的外径尺寸下提供更大的额定载荷，同时钢带的连续缠绕结构避免了冲压件切口处的应力集中问题，疲劳寿命相比冲压波形弹簧提升40%以上。在实际选型应用中，需要注意工作环境的温度与腐蚀条件，常规65Mn钢带材质适用于常温无腐蚀的普通工业场景，若应用在化工、高温工况下，则需要更换为不锈钢或高温合金材质，同时调整材料厚度补偿高温下的弹性模量衰减。

　　建模过程中需要重点处理波形成型的曲率过渡，波峰与波谷的连接处需要采用圆滑的圆弧过渡，避免直角折弯导致的应力集中，缠绕层之间的间隙需要控制在0.02mm以内，模拟实际生产中多层钢带紧密贴合的状态，确保有限元受力分析时的结果与实际工况一致。安装定位方面，这类元件通常不需要额外的固定结构，依靠安装腔的内壁与定位轴的径向约束即可保持工作位置，部分需要高速运动的工况下，可以在波圈的两端增加薄型垫片，避免波峰直接与硬质安装面接触，减少工作过程中的磨损与噪音。

　　在仪器仪表类的精密装配场景中，这类波浪元件还常被用于温度补偿环节，当设备内部温度变化导致零部件产生热胀冷缩时，波浪结构的弹性变形可以自动补偿尺寸变化带来的间隙，保持装配预紧力的稳定，避免因为温度变化导致的连接松动、密封失效等问题。相比碟形弹簧，它的载荷曲线更平缓，不会出现碟簧那种刚度突变的情况，适合对预紧力稳定性要求较高的精密装配场景，同时安装时不需要像碟簧那样考虑对合、叠合的组合方式，单个元件即可满足载荷需求，装配工序更简单，适合自动化批量装配的生产线使用。
