波浪形扭簧艺术造型结构设计

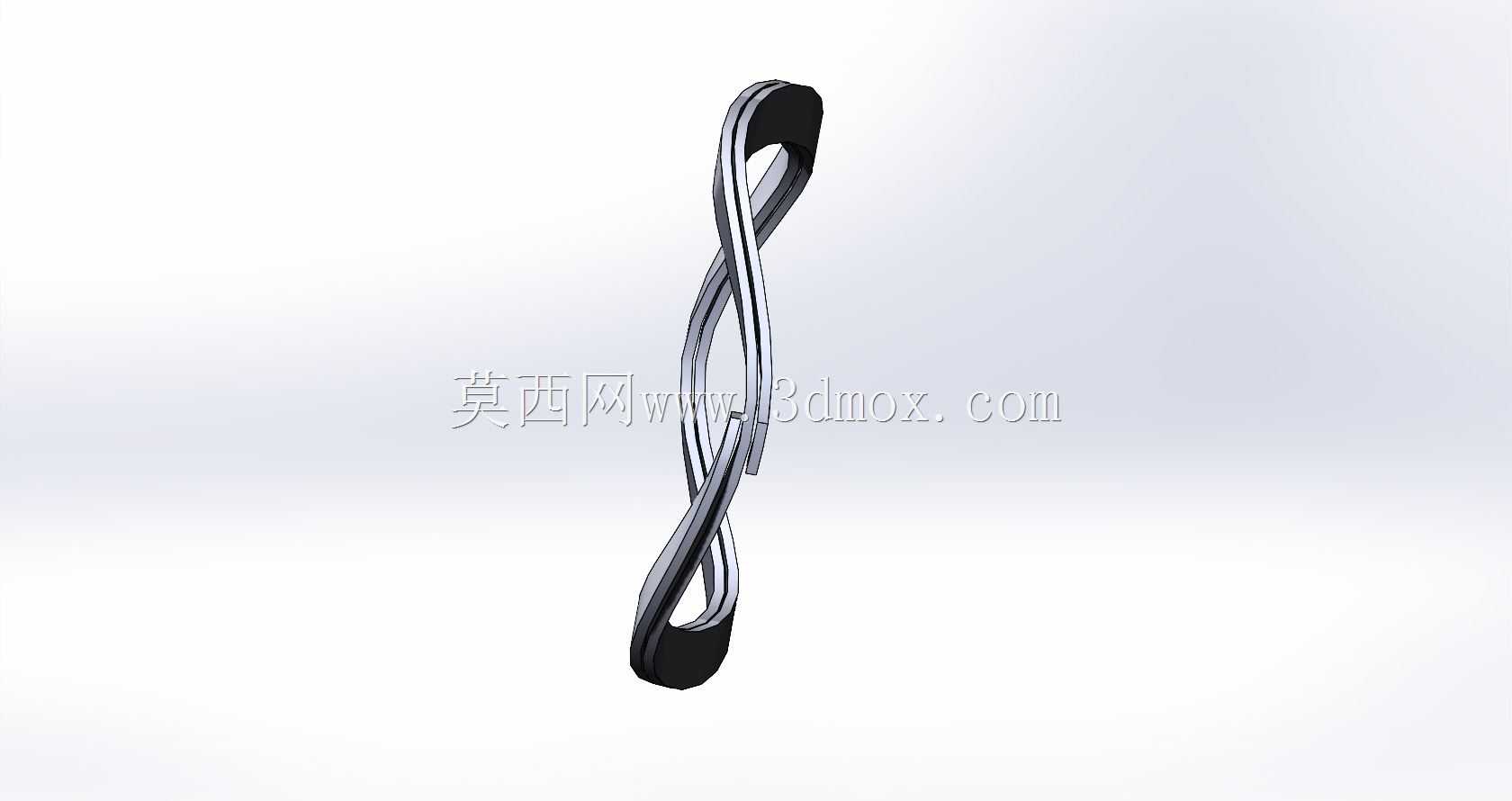

　　这类波浪形扭簧结构常出现在需要兼顾弹性复位与视觉展示效果的场景中，不同于常规圆柱螺旋弹簧的规整形态，其双股扭绕的波浪曲线既保留了弹性件的核心力学性能，又能适配艺术装置、创意五金、展示道具等对外观有要求的装配场景。从实际使用角度看，这类弹性件的核心作用是在有限的安装空间内提供稳定的扭转复位力，同时依靠流畅的扭曲线条成为装置外露部分的视觉组成部分，不需要额外做装饰罩遮挡，能减少装配环节的零件数量，降低整体结构的复杂度。

　　设计这类结构时，首先要明确安装边界的约束，两端的扁平固定端需要和装配基座的卡槽完全匹配，固定端的厚度、宽度公差要控制在合理范围，避免装配后出现松旷或者卡滞的问题。中间扭绕段的波浪曲率不能随意设定，每一段螺旋升角、扭转半径都要经过力学校核，既要保证弹性变形量满足使用行程要求，又要避免应力集中导致的疲劳断裂——双股并行扭绕的结构相比单股扭簧，能在相同外径尺寸下获得更平缓的应力分布，同等变形量下的使用寿命更长，同时波浪形的曲线能让弹簧在压缩或者扭转过程中，力值输出更线性，不会出现常规弹簧临近极限行程时力值陡增的问题。

　　从外形尺寸的适配逻辑来看，这类扭簧的整体细长比偏大，安装时两端固定端的同轴度要求较高，如果装配基座的两个安装孔同轴度偏差超过0.1mm，长期往复动作下很容易出现扭绕段的偏磨，因此在配套结构设计时，需要在其中一端的固定卡槽处设计微小的浮动间隙，补偿加工和装配带来的形位公差。扭绕段的表面处理要兼顾耐磨和外观质感，因为这类构件常作为外露件使用，表面不能有明显的加工划痕、氧化色差，抛光处理后的金属光泽要和整体装置的视觉风格统一，同时表面硬化层的厚度要满足往复摩擦的要求，避免长期使用后出现表面磨损掉屑的问题。

　　在实际选型适配时，不能只参考常规弹簧的刚度计算公式，因为波浪扭绕的结构会改变簧丝的受力方向，每一段弯曲位置的受力状态是扭转和弯曲的复合作用，建模阶段需要对每一段曲线做曲率连续性检查，避免出现曲率突变的折角，这类折角位置在受力时会产生数倍于正常段的应力集中，是最容易出现断裂失效的位置。建模过程中要保证双股簧丝的间隙均匀，不能出现局部贴死的情况，否则动作过程中两股簧丝会互相摩擦，产生异响同时加速磨损，合理的间隙控制在簧丝直径的5%-8%之间，既不会因为间隙过大导致整体刚度不足，也不会因为间隙过小出现运动干涉。

　　这类结构除了艺术装置场景外，也常应用在需要小空间复位的创意消费电子、高端家具五金、文创产品结构中，相比隐藏式的弹簧结构，这种外露的弹性构件本身就能成为产品的设计记忆点，不需要额外增加装饰零件。在做结构验证时，要重点测试全行程往复动作下的力值衰减情况，经过数千次循环动作后，力值衰减率要控制在允许范围内，同时两端固定端不能出现松动、滑脱的问题。针对不同的使用环境，还要考虑簧丝材质的适配，如果是在潮湿环境下使用，要选用防锈性能更好的不锈钢材质，如果是对力值精度要求高的场景，要选用弹性极限更高的弹簧钢材质，同时做对应的去应力回火处理，消除加工过程中产生的内应力，避免长期使用后出现塑形变形，导致复位位置偏移。
